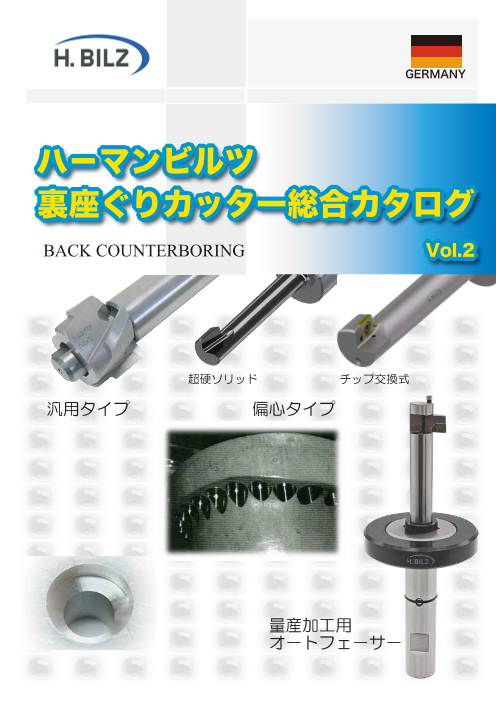

ハーマンビルツ　裏座ぐりカッター総合カタログ Vol.2

ハ－マンビルツ 裏座ぐりカッター総合カタログ BACK COUNTERBORING Vol.2 超硬ソリッド チップ交換式 汎用タイプ 偏心タイプ 量産加工用 オ－トフェ－サ－

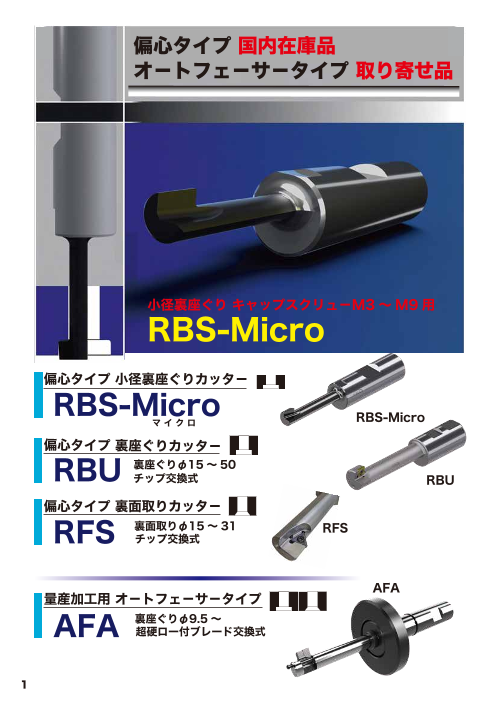

偏裏心座タぐイプり 加国内工在庫品 オ－トフェ－サ－タイプ 取り寄せ品 小径裏座ぐり キャップスクリュ－M3 ～ M9 用 RBS-Micro 偏心タイプ 小径裏座ぐりカッタ－ RBS-Micro マ イ ク ロ RBS-Micro 偏心タイプ 裏座ぐりカッタ－ RBU 裏座ぐりφ15 ～ 50 チップ交換式 RBU 偏心タイプ 裏面取りカッタ－ RFS 裏面取りφ15 ～ 31 RFS チップ交換式 AFA 量産加工用 オ－トフェ－サ－タイプ　 AFA 裏座ぐりφ9.5 ～ 超硬ロー付ブレード交換式 １

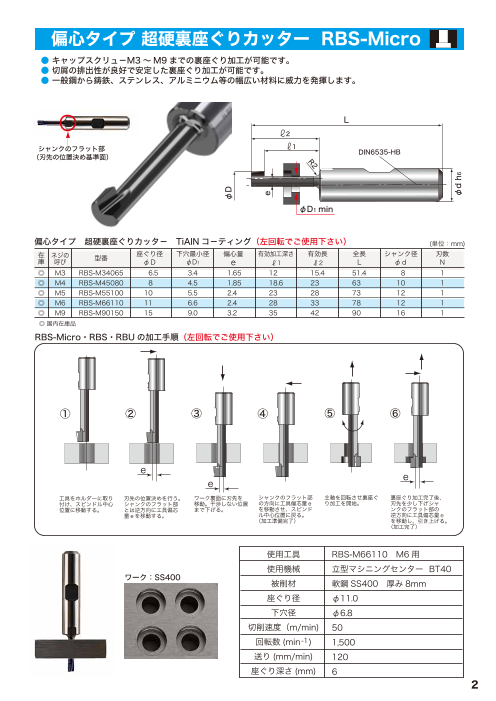

偏心タイプ 超硬裏座ぐりカッター RBS-Micro ● キャップスクリュ－M3 ～ M9 までの裏座ぐり加工が可能です。 ● 切屑の排出性が良好で安定した裏座ぐり加工が可能です。 ● 一般鋼から鋳鉄、ステンレス、アルミニウム等の幅広い材料に威力を発揮します。 Ｌ 2 シャンクのフラット部 1 DIN6535-HB （刃先の位置決め基準面） φD1 min 偏心タイプ　超硬裏座ぐりカッタ－　TiAlN コ－ティング（左回転でご使用下さい） (単位：mm) 在 ネジの 座ぐり径 下穴最小径 偏心量 有効加工深さ 有効長 全長 シャンク径 刃数 庫 型番 呼び φＤ φD1 e ℓ1 ℓ2 Ｌ φｄ N ◎ M3 RBS-M34065 6.5 3.4 1.65 12 15.4 51.4 8 1 ◎ M4 RBS-M45080 8 4.5 1.85 18.6 23 63 10 1 ◎ M5 RBS-M55100 10 5.5 2.4 23 28 73 12 1 ◎ M6 RBS-M66110 11 6.6 2.4 28 33 78 12 1 ◎ M9 RBS-M90150 15 9.0 3.2 35 42 90 16 1 ◎ 国内在庫品 RBS-Micro・RBS・RBU の加工手順（左回転でご使用下さい） ① ② ③ ④ ⑤ ⑥ e e e 工具をホルダーに取り 刃先の位置決めを行う。 ワーク裏面に刃先を シャンクのフラット部 主軸を回転させ裏座ぐ 裏座ぐり加工完了後、 付け、スピンドル中心 シャンクのフラット部 移動。干渉しない位置 の方向に工具偏芯量ｅ り加工を開始。 刃先を少し下げシャ 位置に移動する。 とは逆方向に工具偏芯 まで下げる。 を移動させ、スピンド ンクのフラット部の 量ｅを移動する。 ル中心位置に戻る。 逆方向に工具偏芯量ｅ （加工準備完了） を移動し、引き上げる。 （加工完了） 使用工具 RBS-M66110　M6 用 使用機械 立型マシニングセンター BT40 ワーク：SS400 被削材 軟鋼 SS400　厚み 8mm 座ぐり径 φ11.0 下穴径 φ6.8 切削速度（m/min) 50 回転数 (min　-1) 1,500 送り (mm/min) 120 座ぐり深さ (mm) 6 2 φD e φd h6 R2

偏心タイプ 裏座ぐりカッター チップ交換式 RBU ● RBS から RBU に生まれ変わりました。 ● すくい角 6°に設定し、従来品（RBS タイプ）より加工中の刃先のブレを低減でき、 　 さらに加工安定性の向上、高品位な仕上がり面を実現。 ● 一般鋼から鋳鉄、ステンレス、アルミニウム等の幅広い材料に威力を発揮します。 6° Ｌ 2 1 R m 5 ax ● DIN1835B φD1 min ※インサートは本体に付属しておりません。 偏心タイプ　裏座ぐりカッタ－チップ交換式（左回転でご使用下さい） ◎　　　は内部給油仕様 (単位：mm) 在 座ぐり径 下穴最小径 偏心量 有効加工深さ 有効長 全長 シャンク径 クランプネジ トルクスレンチ 旧型番 在 庫 庫 型番 切刃長 適応インサート型番 φD φD1 e 1 2 L φd △ RBS-15 ◎ RBU-15 15 9 3.2 35 45 95 20 TX18045 TX206 4 CPGT04T1043 △ RBS-18 ◎ RBU-18 18 10.5 4 40 52 102(108) 20(25) TX25050 TX208 6 △ RBS-20 ◎ RBU-20 20 13 3.7 45 57 107(113) 20(25) TX25050 TX208 6 MCEX060204FRH △ RBS-24 ◎ RBU-24 24 15 4.7 55 67 123 25 TX25050 TX208 6 MCMT060204EN △ RBS-26 ◎ RBU-26 26 17 4.7 55 67 123 25 TX25050 TX208 6 △ RBS-30 ◎ RBU-30 30 19 6 65 77 133 25 TX25050 TX208 6 △ RBS-33 ◎ RBU-33 33 21 6.5 70 85 145(141) 30(25) TX35075 TX215 9 △ RBS-36 ◎ RBU-36 36 23 7 75 90 150 32 TX35075 TX215 9 △ RBS-40 ◎ RBU-40 40 25 8 85 100 160 32 TX35075 TX215 9 MCEX090304FRH △ RBS-43 ◎ RBU-43 43 30 7 90 115(105) 175(165) 32 TX35075 TX215 9 MCMT090304EN 　 ー ◎ RBU-46 46 30 8.5 90 115 175 32 TX35075 TX215 9 △ RBS-48 ◎ RBU-48 48 33 8 105 130(120) 190(180) 32 TX35075 TX215 9 ー ◎ RBU-50 50 33 9 105 130 190 32 TX35075 TX215 9 △ RBS-53 ー 53 36 9 110 130 200 40 TX45115 TX215 12 MCEX120404FRH △ RBS-57 ー 57 39 9.5 120 140 210 40 TX45115 TX215 12 MCMT120404EN △ RBS-66 ー 66 45 11 135 155 235 50 TX45115 TX215 12 △ RBS-76 ー 76 52 12.5 155 180 260 50 TX45115 TX215 16 MCEX160604FRH MCMT160604EN ◎国内在庫品　△RBS シリーズは無くなり次第、廃番になります ※（　）内の数字は旧型番の寸法です インサート詳細 インサート 在 インサート材種 イン ート詳細 形状 型番 サ 庫 超硬Ｋ20 アルミ用 超硬Ｋ20 超硬Ｐ30 超硬Ｐ20 TiN 超硬Ｐ10 TiAlN HSS-E TiN ◎ MCEX060204FRH- AK1 K1 ー P5 ー S6 角度 逃げ角 ◎ MCEX090304FRH- AK1 K1 ー P5 ー S6 ◎ MCEX120404FRH- AK1 K1 ー P5 ー S6 = 86ﾟ = 7ﾟ ◎ MCEX160604FRH- AK1 K1 ー P5 ー S6 ◎ CPGT04T1043- ー ー P2 P5 P9 ー インサート呼び ◎ MCMT060204EN- ー K1 P2 ー ー ー 　 例） MCEX060204 の場合 ◎ MCMT090304EN- ー K1 P2 ー ー ー 　‘ 06’= 切刃の長さ　6ｍｍ ◎ MCMT120404EN- ー K1 P2 ー ー ー ‘ 02’= 厚さ　2ｍｍ ‘ 04’= コーナーＲ　0.4Ｒ ◎ MCMT160604EN- ー K1 P2 ー ー ー ◎国内在庫品 ・ご発注の際には、インサート材種をご指定下さい。 ・入数：1ケ－ス10個入り　（ご発注例：アルミを加工する場合　MCEX060204FRH-AK1　10個） 3 φD e φd h6

偏心タイプ 裏面取りカッター チップ交換式 RFS ● 穴の裏面取り加工が可能です。 ● 一般鋼から鋳鉄、ステンレス、アルミニウム等の幅広い材料に威力を発揮します。 Ｌ ℓ2 ℓ1 DIN1835B ※インサートは本体に付属しておりません。 偏心タイプ　裏面取りカッタ－チップ交換式（右回転でご使用下さい） ◎　　　は内部給油仕様 (単位：mm) 在 面取り径 下穴径 偏心量 有効加工深さ 有効長 全長 シャンク径 クランプネジ トルクスレンチ 型番 △○庫 e ℓ1 ℓ 切刃長 適応インサート型番 φD φD1 2 L φd ◎ RFS-15 15 10 2.7 40 48 96 16 TCEW060104FN TX20048 TX206 6 ◎ RFS-20 20 14 3.2 45 54 103 20 TCE060104FL ◎ RFS-23 23 17.5 3 55 67 123 25 TCEW090204FN ◎ RFS-27 27 21 3.5 75 89 143 25 TX20060 TX207 9 TCEX090204FL ◎ RFS-31 31 24 4 85 97 153 25 TCMT090204EN ◎国内在庫品 インサート詳細 インサート 在 インサート材種 形状 庫 型番 インサート詳細 超硬Ｋ２０アルミ用 超硬 K20 超硬 K10 TiAlN 超硬 P10 TiAlN HSS-E TiN ◎ TCEW060104FN- ー K1 K9 ー ー 角度 逃げ角 ◎ TCEW090204FN- ー K1 K9 ー ー = 60° = 7° ◎ TCEX060104FL- AK1 K1 K9 ー ー インサート呼び　 ◎ TCEX090204FL- AK1 K1 ー P9 S6 例） TCEW060104 の場合 　‘ 06’= 切刃の長さ　6ｍｍ ◎ TCMT090204EN- ー ー K9 ー ー ‘ 01’= 厚さ　1ｍｍ ‘ 04’= コーナーＲ　0.4Ｒ ◎ご発注の際には、インサート材種をご指定下さい。 ◎入数：1ケ－ス10個入り（ご発注例：アルミを加工する場合　TCEX060104FL-AK1　10個） RFS の加工手順（右回転でご使用下さい） ① ② ③ ④ ⑤ ⑥ e e e 工具をホルダーに取り 刃先の位置決めを行う。 ワーク裏面に刃先を移 刃先方向に工具偏芯量ｅ 主軸を回転させ裏面取 裏面取り加工完了後、 付け、スピンドル中心 刃先とは逆方向に工具 動。干渉しない位置ま を移動させ、スピンド り加工を開始。 刃先を少し下げ刃先の 位置に移動する。 偏芯量ｅを移動する。 で下げる。 ル中心位置に戻る。 逆方向に工具偏芯量ｅ （加工準備完了） を移動し、引き上げる。 （加工完了） 4 φD e φD1 min φd h6 R2 45 °

量産加工用 オ－トフェ－サ－ AFA ●正回転・逆回転でフライホイ－ル内の自動ロック機構が機能し、刃先チップの開閉をしっかり行う為、 加工途中でのトラブルが激減する等、安心して量産の裏座ぐり加工が行えます。 ●左回転でご使用下さい。 Ｌ 自動ロック機構によりブレードの開閉を完全ロック！ φD1 min = 6.5～56.9 φD max = 9.5～125.0 正回転 逆回転 カッチリ閉まる カッチリ開く あらゆる裏座ぐり加工に 耐える強靱なカッターブレード。 ブレードの交換も簡単に行えます。 この商品は加工状況に合わせて製作する受注生産品です。 刃の開閉を制御するロッキング ご要望の際には下記詳細をお知らせ頂ければ、加工に 機構内蔵のフライホイール 最適なツールをご提案することが可能です。 ・ワーク材質 ・下穴径（案内径）(φD1) ・座ぐり径（又は面取り）(φD) ・ワーク厚み ・シャンク径 (φd) ・加工図面もしくはスケッチ　など オートフェーサーを使用しての加工例 斜面裏座ぐり加工 裏面取り加工 表裏座ぐり加工 裏Ｒ面取り加工 裏座ぐり＋溝加工 異形材料への座ぐり加工 オートフェーサーでは、特殊形状のカッターブレードを使用することで、 多様な加工が可能になります。 特殊形状カッターが必要な場合は、加工図面などの詳細が必要です。 5 φD1 φD φd h6

オ－トフェ－サ－ AFA 　座ぐり径φ9.5～18.0 AFA 本体 超硬ロー付けブレード ・首径φ9.4 以上の本体は内部給油が標準仕様です。 ・ブレードは本体に付属しておりません。 座ぐり径 下穴径 首径 型番 座ぐり径 下穴径 首径 型番 φD φD1 φD2 本体 ブレード φD φD1 φD2 本体 ブレード (mm) (mm) (mm) (mm) (mm) (mm) 6.5 6.4 AF25-6.50M 8.0 7.9 AF31-8.00M 9.5 CB25-9.50Ｍ CB31-15.00Ｍ 7.0 6.9 AF25-7.00M 8.5 8.4 AF31-8.50M 6.5 6.4 AF25-6.50M 15.0 9.0 8.9 AF34-9.00M CB34-15.00M 10.0 CB25-10.00M 7.0 6.9 AF25-7.00M 9.5 9.4 AF38-9.50M CB38-15.00M 6.5 6.4 AF25-6.50M 10.0 9.9 AF38-10.00M 10.5 CB25-10.50M 7.0 6.9 AF25-7.00M 8.0 7.9 AF31-8.00M CB31-15.50M 6.5 6.4 AF25-6.50M 8.5 8.4 AF31-8.50M CB25-11.00M 11.0 7.0 6.9 AF25-7.00M 9.0 8.9 AF34-9.00M CB34-15.50M 7.5 7.4 AF28-7.50M CB28-11.00M 15.5 9.5 9.4 AF38-9.50M CB38-15.50M 6.5 6.4 AF25-6.50M 10.0 9.9 AF38-10.00M CB25-11.50M 7.0 6.9 AF25-7.00M 10.5 10.4 AF40-10.50M CB40-15.50M 11.5 7.5 7.4 AF28-7.50M CB28-11.50M 11.0 10.9 AF40-11.00M 8.0 7.9 AF31-8.00M 8.0 7.9 AF31-8.00M CB31-11.50M CB31-16.00M 8.5 8.4 AF31-8.50M 8.5 8.4 AF31-8.50M 6.5 6.4 AF25-6.50M 9.0 8.9 AF34-9.00M CB34-16.00M CB25-12.00M 7.0 6.9 AF25-7.00M 16.0 9.5 9.4 AF38-9.50M CB38-16.00M 12.0 7.5 7.4 AF28-7.50M CB28-12.00M 10.0 9.9 AF38-10.00M 8.0 7.9 AF31-8.00M 10.5 10.4 AF40-10.50M CB31-12.00M CB40-16.00M 8.5 8.4 AF31-8.50M 11.0 10.9 AF40-11.00M 6.5 6.4 AF25-6.50M 9.0 8.9 AF34-9.00M CB34-16.50M CB25-12.50M 7.0 6.9 AF25-7.00M 9.5 9.4 AF38-9.50M CB38-16.50M 12.5 7.5 7.4 AF28-7.50M CB28-12.50M 10.0 9.9 AF38-10.00M 16.5 8.0 7.9 AF31-8.00M 10.5 10.4 AF40-10.50M CB31-12.50M CB40-16.50M 8.5 8.4 AF31-8.50M 11.0 10.9 AF40-11.00M 6.5 6.4 AF25-6.50M 11.5 11.4 AF40-11.50M CB44-16.50M CB25-13.00M 7.0 6.9 AF25-7.00M 9.0 8.9 AF34-9.00M CB34-17.00M 13.0 7.5 7.4 AF28-7.50M CB28-13.00M 9.5 9.4 AF38-9.50M CB38-17.00M 8.0 7.9 AF31-8.00M 10.0 9.9 AF38-10.00M CB31-13.00M 17.0 8.5 8.4 AF31-8.50M 10.5 10.4 AF40-10.50M CB40-17.00M 7.5 7.4 AF28-7.50M CB28-13.50M 11.0 10.9 AF40-11.00M 8.0 7.9 AF31-8.00M 11.5 11.4 AF40-11.50M CB44-17.00M 13.5 CB31-13.50M 8.5 8.4 AF31-8.50M 9.0 8.9 AF34-9.00M CB34-17.50M 9.0 8.9 AF34-9.00M CB34-13.50M 9.5 9.4 AF38-9.50M CB38-17.50M 7.5 7.4 AF28-7.50M CB28-14.00M 10.0 9.9 AF38-10.00M 17.5 8.0 7.9 AF31-8.00M 10.5 10.4 AF40-10.50M CB31-14.00M CB40-17.50M 8.5 8.4 AF31-8.50M 11.0 10.9 AF40-11.00M 14.0 9.0 8.9 AF34-9.00M CB34-14.00M 11.5 11.4 AF44-11.50M CB44-17.50M 9.5 9.4 AF38-9.50M 9.0 8.9 AF34-9.00M CB34-18.00M CB38-14.00M 10.0 9.9 AF38-10.00M 9.5 9.4 AF38-9.50M CB38-18.00M 8.0 7.9 AF31-8.00M 10.0 9.9 AF38-10.00M CB31-14.50M 8.5 8.4 AF31-8.50M 18.0 10.5 10.4 AF40-10.50M CB40-18.00M 14.5 9.0 8.9 AF34-9.00M CB34-14.50M 11.0 10.9 AF40-11.00M 9.5 9.4 AF38-9.50M 11.5 11.4 AF44-11.50M CB44-18.00M CB38-14.50M 10.0 9.9 AF38-10.00M 12.0 11.9 AF47-12.00M CB47-18.00M 6

オ－トフェ－サ－ AFA 　座ぐり径φ18.5～23.5 AFA 本体 超硬ロー付けブレード ・首径φ9.4 以上の本体は内部給油が標準仕様です。 ・ブレードは本体に付属しておりません。 座ぐり径 下穴径 首径 型番 座ぐり径 下穴径 首径 型番 φD φD1 φD2 本体 ブレード φD φD1 φD2 本体 ブレード (mm) (mm) (mm) (mm) (mm) (mm) 9.5 9.4 AF38-9.50M 11.5 11.4 AF44-11.50M CB44-21.50Ｍ CB38-18.50Ｍ 10.0 9.9 AF38-10.00M 12.0 11.9 AF47-12.00M CB47-21.50M 10.5 10.4 AF40-10.50M 12.5 12.4 AF50-12.50M CB40-18.50M CB50-21.50M 11.0 10.9 AF40-11.00M 21.5 13.0 12.9 AF50-13.00M 18.5 11.5 11.4 AF44-11.50M CB44-18.50M 13.5 13.4 AF53-13.50M CB53-21.50M 12.0 11.9 AF47-12.00M CB47-18.50M 14.0 13.9 AF53-14.50M 12.5 12.4 AF50-12.50M 14.5 14.4 AF56-14.50M CB56-21.50M CB50-18.50M 13.0 12.9 AF50-13.00M 11.5 11.4 AF44-11.50M CB44-22.00M 10.5 10.4 AF40-10.50M 12.0 11.9 AF47-12.00M CB47-22.00M CB40-19.00M 11.0 10.9 AF40-11.00M 12.5 12.4 AF50-12.50M CB50-22.00M 11.5 11.4 AF44-11.50M CB44-19.00M 13.0 12.9 AF50-13.00M 19.0 12.0 11.9 AF47-12.00M CB47-19.00M 22.0 13.5 13.4 AF53-13.50M CB53-22.00M 12.5 12.4 AF50-12.50M 14.0 13.9 AF53-14.00M CB50-19.00M 13.0 12.9 AF50-13.00M 14.5 14.4 AF56-14.50M CB56-22.00M 10.5 10.4 AF40-10.50M 15.0 14.9 AF59-15.00M CB40-19.50M CB59-22.00M 11.0 10.9 AF40-11.00M 15.5 15.4 AF59-15.00M 11.5 11.4 AF44-11.50M CB44-19.50M 11.5 11.4 AF44-11.50M CB44-22.50M 12.0 11.9 AF47-12.00M 19.5 CB47-19.50M 12.0 11.9 AF47-12.00M CB47-22.50M 12.5 12.4 AF50-12.50M 12.5 12.4 AF50-12.50M CB50-19.50M CB50-22.50M 13.0 12.9 AF50-13.00M 13.0 12.9 AF50-13.00M 13.5 13.4 AF53-13.50M 22.5 13.5 13.4 AF53-13.50M CB53-19.50M CB53-22.50M 14.0 13.9 AF53-14.00M 14.0 13.9 AF53-14.00M 10.5 10.4 AF40-10.50M 14.5 14.4 AF56-14.50M CB56-22.50M CB40-20.00M 11.0 10.9 AF40-11.00M 15.0 14.9 AF59-15.00M CB59-22.50M 11.5 11.4 AF44-11.50M CB44-20.00M 15.5 15.4 AF59-15.00M 12.0 11.9 AF47-12.00M CB47-20.00M 11.5 11.4 AF44-11.50M CB44-23.00M 20.0 12.5 12.4 AF50-12.50M 12.0 11.9 AF47-12.00M CB47-23.00M CB50-20.00M 13.0 12.9 AF50-13.00M 12.5 12.4 AF50-12.50M CB50-23.00M 13.5 13.4 AF53-13.50M 13.0 12.9 AF50-13.00M CB53-20.00M 14.0 13.9 AF53-14.00M 23.0 13.5 13.4 AF53-13.50M CB53-23.00M 10.5 10.4 AF40-10.50M 14.0 13.9 AF53-14.00M CB40-20.50M 11.0 10.9 AF40-11.00M 14.5 14.4 AF56-14.50M CB56-23.00M 11.5 11.4 AF44-11.50M CB44-20.50M 15.0 14.9 AF59-15.00M CB59-23.00M 12.0 11.9 AF47-12.00M CB47-20.50M 15.5 15.4 AF59-15.00M 20.5 12.5 12.4 AF50-12.50M 11.5 11.4 AF44-11.50M CB44-23.50M CB50-20.50M 13.0 12.9 AF50-13.00M 12.0 11.9 AF47-12.00M CB47-23.50M 13.5 13.4 AF53-13.50M 12.5 12.4 AF50-12.50M CB53-20.50M CB50-23.50M 14.0 13.9 AF53-14.00M 13.0 12.9 AF50-13.00M 10.5 10.4 AF40-10.50M 23.5 13.5 13.4 AF53-13.50M CB40-21.00M CB53-23.50M 11.0 10.9 AF40-11.00M 14.0 13.9 AF53-14.00M 11.5 11.4 AF44-11.50M CB44-21.00M 14.5 14.4 AF56-14.50M CB56-23.50M 12.0 11.9 AF47-12.00M CB47-21.00M 15.0 14.9 AF59-15.00M 21.0 CB59-23.50M 12.5 12.4 AF50-12.50M 15.5 15.4 AF59-15.00M CB50-21.00M 13.0 12.9 AF50-13.00M 13.5 13.4 AF53-13.50M CB53-21.00M 14.0 13.9 AF53-14.00M ※メーカー取り寄せ品 7

オ－トフェ－サ－ AFA 　座ぐり径φ24.0～29.5 AFA 本体 超硬ロー付けブレード ・首径φ9.4 以上の本体は内部給油が標準仕様です。 ・ブレードは本体に付属しておりません。 座ぐり径 下穴径 首径 型番 座ぐり径 下穴径 首径 型番 φD φD1 φD2 本体 ブレード φD φD1 φD2 本体 ブレード (mm) (mm) (mm) (mm) (mm) (mm) 12.0 11.9 AF47-12.00M CB47-24.00Ｍ 12.5 12.4 AF50-12.50M CB50-26.50M 12.5 12.4 AF50-12.50M 13.0 12.9 AF50-13.00M CB50-24.00M 13.0 12.9 AF50-13.00M 13.5 13.4 AF53-13.50M CB53-26.50M 13.5 13.4 AF53-13.50M 26.5 14.0 13.9 AF53-14.00M 24.0 CB53-24.00M 14.0 13.9 AF53-14.00M 14.5 14.4 AF56-14.50M CB56-26.50M 14.5 14.4 AF56-14.50M CB56-24.00M 15.0 14.9 AF59-15.00M CB59-26.50M 15.0 14.9 AF59-15.00M 15.5 15.4 AF59-15.50M CB59-24.00M 15.5 15.4 AF59-15.50M 12.5 12.4 AF50-12.50M CB50-27.00M 12.0 11.9 AF47-12.00M CB47-24.50M 13.0 12.9 AF50-13.00M 12.5 12.4 AF50-12.50M 13.5 13.4 AF53-13.50M CB50-24.50M CB53-27.00M 13.0 12.9 AF50-13.00M 27.0 14.0 13.9 AF53-14.00M 13.5 13.4 AF53-13.50M 14.5 14.4 AF56-14.50M CB56-27.00M 24.5 CB53-24.50M 14.0 13.9 AF53-14.00M 15.0 14.9 AF59-15.00M CB59-27.00M 14.5 14.4 AF56-14.50M CB56-24.50M 15.5 15.4 AF59-15.50M 15.0 14.9 AF59-15.00M 12.5 12.4 AF50-12.50M CB59-24.50M CB50-27.50M 15.5 15.4 AF59-15.50M 13.0 12.9 AF50-13.00M 12.0 11.9 AF47-12.00M CB47-25.00M 13.5 13.4 AF53-13.50M CB53-27.50M 12.5 12.4 AF50-12.50M 27.5 14.0 13.9 AF53-14.00M CB50-25.00M 13.0 12.9 AF50-13.00M 14.5 14.4 AF56-14.50M CB56-27.50M 13.5 13.4 AF53-13.50M 15.0 14.9 AF59-15.00M 25.0 CB53-25.00M CB59-27.50M 14.0 13.9 AF53-14.00M 15.5 15.4 AF59-15.50M 14.5 14.4 AF56-14.50M CB56-25.00M 12.5 12.37 AF50-12.50M CB50-28.00M 15.0 14.9 AF59-15.00M 13.0 12.87 AF50-13.00M CB59-25.00M 15.5 15.4 AF59-15.50M 13.5 13.37 AF53-13.50M CB53-28.00M 12.0 11.9 AF47-12.00M CB47-25.50M 28.0 14.0 13.87 AF53-14.00M 12.5 12.4 AF50-12.50M 14.5 14.37 AF56-14.50M CB56-28.00M CB50-25.50M 13.0 12.9 AF50-13.00M 15.0 14.87 AF59-15.00M CB59-28.00M 13.5 13.4 AF53-13.50M 15.5 15.37 AF59-15.50M 25.5 CB53-25.50M 14.0 13.9 AF53-14.00M 13.5 13.37 AF53-13.50M CB53-28.50M 14.5 14.4 AF56-14.50M CB56-25.50M 14.0 13.87 AF53-14.00M 15.0 14.9 AF59-15.00M 28.5 14.5 14.37 AF56-14.50M CB56-28.50M CB59-25.5M 15.5 15.4 AF59-15.50M 15.0 14.87 AF59-15.00M CB59-28.50M 12.5 12.4 AF50-12.50M 15.5 15.37 AF59-15.50M CB50-26.00M 13.0 12.9 AF50-13.00M 13.5 13.37 AF53-13.50M CB53-29.00M 13.5 13.4 AF53-13.50M 14.0 13.87 AF53-14.00M CB53-26.00M 26.0 14.0 13.9 AF53-14.00M 29.0 14.5 14.37 AF56-14.50M CB56-29.00M 14.5 14.4 AF56-14.50M CB56-26.00M 15.0 14.87 AF59-15.00M CB59-29.00M 15.0 14.9 AF59-15.00M 15.5 15.37 AF59-15.50M CB59-26.00M 15.5 15.4 AF59-15.50M 14.5 14.37 AF56-14.50M CB56-29.50M ※メーカー取り寄せ品 29.5 15.0 14.87 AF59-15.00M CB59-29.50M 15.5 15.37 AF59-15.50M 8

オ－トフェ－サ－ AFA 　座ぐり径φ30.0～33.0 AFA 本体 超硬ロー付けブレード ・首径φ9.4 以上の本体は内部給油が標準仕様です。 ・ブレードは本体に付属しておりません。 座ぐり径 下穴径 首径 型番 座ぐり径 下穴径 首径 型番 φD φD1 φD2 本体 ブレード φD φD1 φD2 本体 ブレード (mm) (mm) (mm) (mm) (mm) (mm) 14.5 14.37 AF56-14.50M CB56-30.00M 14.5 14.37 AF56-14.50M CB56-31.50M 30.0 15.0 14.87 AF59-15.00M 31.5 15.0 14.87 AF59-15.00M CB59-30.00M CB59-31.50M 15.5 15.37 AF59-15.50M 15.5 15.37 AF59-15.50M 14.5 14.37 AF56-14.50M CB56-30.50M 14.5 14.37 AF56-14.50M CB56-32.00M 30.5 15.0 14.87 AF59-15.00M 32.0 15.0 14.87 AF59-15.00M CB59-30.50M CB59-32.00M 15.5 15.37 AF59-15.50M 15.5 15.37 AF59-15.50M 14.5 14.37 AF56-14.50M CB56-31.00M 15.0 14.87 AF59-15.00M 32.5 CB59-32.50M 31.0 15.0 14.87 AF59-15.00M 15.5 15.37 AF59-15.50M CB59-31.00M 15.5 15.37 AF59-15.50M 15.0 14.87 AF59-15.00M 33.0 CB59-33.00M ※メーカー取り寄せ品 15.5 15.37 AF59-15.50M 9

国内在庫品 汎用タイプシリーズ 汎用タイプ 裏座ぐりカッター 座ぐり径φ10 ～φ115 TU HSS カッター 超硬付刃タイプも製作可能です 案内径φ5.3 ～φ14 TUH ストレートシャンクホルダー TU タイプとのセッティングでφ10 ～φ20 までの裏座ぐり加工が可能です 案内径φ9 ～　幅広いサイズのアジャストスリーブに対応 TUHW ストレートシャンクホルダー 最小外径（案内径）φ12 ～　幅広いサイズが選択可能 TUB アジャストスリーブ TU タイプのカッタ－径φ21 ～φ115 をストレートシャンクで使用する場合に 最適です。TUHW と TUB を組み合わせることで幅広いサイズの加工が可能です ストレ－トシャンクホルダ－＆アジャストスリーブとは アジャストスリーブ ストレートシャンクホルダー　案内径調整タイプA ※カッターは別売りです。 アジャストスリーブを 2個使用し、 案内を延長させることも可能です アジャストスリーブ 案内径φ5.3 ～φ62 TUH-MT MT シャンクホルダー TU タイプとのセッティングでφ10 ～φ115 までの裏座ぐり加工が可能です 10

汎用タイプ 裏座ぐりカッター　HSSカッタ－・ストレ－トシャンクホルダ－ ● 独自のバイオネットロック機構でカッター部の取り付け、取り外しが非常に簡単です。 ● 独自の機構でカッタ－を保持するのでしっかりと固定され、切削抵抗が大きい裏座ぐりの加工でもカッタ－や シャンクの取り付け部分の破損が無く、安定して加工することが可能です。 L L HSS カッタ－ シャンク 2 1 57 φD=10～20 HSS カッタ－ (単位：mm) ストレ－トシャンクホルダ－ (単位：mm) 在 刃径 内径 カッター長 刃長 在 案内径 内径 適用カッター 案内長 軸長 全長 ｼｬﾝｸ径 型番 型番 庫 φD φd2 Ｌ ℓ 庫 φd1 φd2 φD ℓ1 ℓ2 Ｌ φd ◎ TU-10 10 ◎ TUH-5.3x5 5.3 ◎ TU-10.4 10.4 ◎ TUH-5.5x5 5.5 10・10.4 ◎ TU-11 11 5 28 15 ◎ TUH-6.4x5 6.4 5 11・12 72 33 162 8 ◎ TU-12 12 ◎ TUH-6.6x5 6.6 13 ◎ TU-13 13 ◎ TUH-7.0x5 7 ◎ TU-13.5 13.5 ◎ TUH-8.4x6 8.4 13.5・14 ◎ TU-14 14 ◎ TUH-9.0x6 9 6 70 35 162 10 6 30 16 14.5・15 ◎ TU-14.5 14.5 ◎ TUH-9.5x6 9.5 ◎ TU-15 15 ◎ TUH-8.4x8 8.4 ◎ TU-16 16 ◎ TUH-9.0x8 9 ◎ TU-16.5 16.5 ◎ TUH-10.0x8 10 ◎ TU-17 17 ◎ TUH-10.5x8 10.5 16・16.5 ◎ TU-17.5 17.5 8 32 18 ◎ TUH-11.0x8 11 17・17.5 8 88 37 182 12 ◎ TU-18 18 ◎ TUH-11.5x8 11.5 18・19 ◎ TU-19 19 ◎ TUH-12.0x8 12 20 ◎ TU-20 20 ◎ TUH-13.0x8 13 ◎国内在庫品 ◎ TUH-13.5x8 13.5 ※上記サイズ表ではカッターとそれに適応する ◎ TUH-14.0x8 14 シャンクを同じ色で表しています。 ◎国内在庫品 ※被削材によって超硬付刃タイプのカッタ－ ※カッターは別売りです。 　も製作可能ですのでご用命下さい。 ※上記サイズ表はカッタ－とそれに適応するシャンクを同じ色で表しています。 座ぐり径φ21 ～φ115 をストレートシャンクで使用する場合にはストレ－トシャンク ホルダ－TUHW とアジャストスリ－ブ TUB を組み合わせることで幅広いサイズの 裏座ぐり加工が可能となります。 アジャストスリーブ 超硬付刃タイプ ストレートシャンクホルダー 案内径調整タイプ A アジャストスリーブを 2 個使用し、 案内を延長させることも可能です アジャストスリーブ 11 φd2 P6 φD k８ φd2 e６ φd1 e８ φdｈ９

汎用タイプ 裏座ぐりカッター HSS カッタ－φ21 ～φ115 ●独自のバイオネットロック機構でカッター部の取り付け、取り外しが非常に簡単です。 ●独自の機構でカッタ－を保持するのでしっかりと固定され、切削抵抗が大きい裏座ぐりの加工でもカッタ－や シャンクの取り付け部分の破損が無く、安定して加工することが可能です。 ストレートシャンクホルダー　TUHW L MT シャンク TUH-MT φD≧21 HSS カッタ－ (単位：mm) (単位：mm) 在 刃径 内径 カッター長 刃長 庫 型番 在 刃径 内径 カッター長 刃長 φD φd2 Ｌ ℓ 庫 型番 φD φd2 Ｌ ℓ ◎ TU-21 21 ◎ TU - 55 55 ◎ TU-22 22 ◎ TU - 56 56 9 22 － ◎ TU-23 23 ◎ TU - 57 57 ◎ TU-24 24 ◎ TU - 58 58 25 36 － ◎ TU-25 25 ◎ TU - 59 59 ◎ TU-26 26 ◎ TU - 60 60 ◎ TU-27 27 ◎ TU - 61 61 11 24 － ◎ TU-28 28 ◎ TU - 62 62 ◎ TU-29 29 ◎ TU - 63 63 ◎ TU-30 30 ◎ TU - 64 64 ◎ TU-31 31 ◎ TU -65 65 ◎ TU-32 32 ◎ TU - 66 66 ◎ TU-33 33 ◎ TU - 67 67 28 38 13 26 － － ◎ TU-34 34 ◎ TU - 68 68 ◎ TU-35 35 ◎ TU - 69 69 ◎ TU-36 36 ◎ TU - 70 70 ◎ TU-37 37 ◎ TU - 71 71 ◎ TU-38 38 ◎ TU - 74 74 ◎ TU-39 39 ◎ TU - 76 76 30 50 ◎ TU-40 40 17 28 － ◎ TU - 78 78 － ◎ TU-41 41 ◎ TU - 80 80 ◎ TU-42 42 ◎ TU - 82 82 ◎ TU-43 43 ◎ TU - 85 85 35 50 ◎ TU-44 44 ◎ TU - 90 90 ◎ TU-45 45 ◎ TU - 92 92 ◎ TU-46 46 19 32 － ◎ TU - 95 95 － 40 60 ◎ TU-47 47 ◎ TU - 98 98 ◎ TU-48 48 ◎ TU-100 100 ◎ TU-49 49 ◎ TU-105 105 ◎ TU-50 50 ◎ TU-107 107 ◎ TU-51 51 ◎ TU-110 110 45 70 21 34 － － ◎ TU-52 52 ◎ TU-112 112 ◎ TU-53 53 ◎ TU-115 115 ◎ TU-54 54 ◎国内在庫品 ※TU-21～TU-115のカッタ－についてはTUHWのストレ－トシャンクホルダ－ 　またはMTシャンクに適応しています。 12 φd2 P6 φD k８

汎用タイプ 裏座ぐりカッター ストレートシャンクホルダー・アジャストスリーブ ●ストレートシャンクホルダ－ＴＵＨで対応できない大径のＴＵカッターに使用可能です。 ●案内径調整タイプ A は案内径に合ったアジャストスリーブを選択することが出来ます。 ●案内径調整タイプ A はアジャストスリーブを２個使用することで、深穴加工にも対応が可能です。 ストレートシャンクホルダー TUHW アジャストスリーブ Ｌ L2 φd1 e8 案内径調整タイプＡ Ｌ L2 φd1 e8 案内径固定タイプＢ ストレ－トシャンクホルダ－ (単位：mm) アジャストスリ－ブ (単位：mm) 在 案内径 内径 案内長 全長 シャンク径 ホルダー 適応カッター 在 外径（案内） 内径 全長 庫 型番 型番 φd1 φd2 Ｌ φd タイプ φD 庫 φd3 φd1 L2 ◎ TUHW-0909 9 9 107 185 12 A ◎ TUB-120930 12 9 30 21・22・23 ◎ TUHW-10509 10.5 ◎ TUB-130930 13 9 30 9 107 185 12 B 24 ◎ TUHW-11009 11 ◎ TUB-1350930 13.5 9 30 ◎ TUHW-1111 11 11 130 205 12 A ◎ TUB-140930 14 9 30 ◎ TUHW-12011 12 25・26・27 ◎ TUB-150930 15 9 30 ◎ TUHW-13011 13 11 130 205 12 B 28・29・30 ◎ TUB-160930 16 9 30 ◎ TUHW-13511 13.5 ◎ TUB-141135 14 11 35 ◎ TUHW-1313 13 13 150 230 16 A ◎ TUB-151135 15 11 35 31・32・33 ◎ TUHW-15013 15 TUB-161135 16 11 35 13 150 230 16 B 34・35・36 ◎ ◎ TUHW-15513 15.5 ◎ TUB-171135 17 11 35 ◎ TUHW-1717 17 17 167 252 20 A 37・38・39 ◎ TUB-181135 18 11 35 40・41・42 ◎ TUB-191135 19 11 35 ◎ TUHW-19017 17 17 167 252 20 B 43 ◎ TUB-201135 20 11 35 44・45・46 ◎ TUB-161340 16 13 40 ◎ TUHW-1919 19 19 183 272 20 A 47・48 ◎ TUB-171340 17 13 40 49・50・51 ◎ TUB-1751340 17.5 13 40 ◎ TUHW-2121 21 21 199 296 25 A 52・53・54 ◎ TUB-181340 18 13 40 55・56・57 ◎ TUB-191340 19 13 40 ◎ TUHW-2525 25 25 218 317 25 A 58・59・60 ◎ TUB-201340 20 13 40 61・62 ◎ TUB-211340 21 13 40 63・64・65 ◎ TUB-221340 22 13 40 ◎ TUHW-2828 28 28 235 341 32 A 66・67・68 ◎ TUB-231340 23 13 40 69・70・71 ◎ TUB-241340 24 13 40 74・76・78 ◎ TUB-251340 25 13 40 ◎ TUHW-3030 30 30 250 364 32 A 80 ◎ TUB-221750 22 17 50 ◎ TUHW-353532 35 35 250 374 32 A 82・85・90 ◎ TUB-231750 23 17 50 92・95・98 ◎ TUB-241750 24 17 50 ◎ TUHW-404032 40 40 260 394 32 A 100 ◎ TUB-251750 25 17 50 105・107 ◎ TUB-261750 26 17 50 ◎ TUHW-454542 45 45 250 404 42 A 110・112 ◎ TUB-281750 28 17 50 115 ◎ TUB-301750 30 17 50 ◎国内在庫品 ◎ TUB-221955 22 19 55 ※カッターは別売りです。 ◎ TUB-231955 23 19 55 ※上記サイズ表はストレ－トシャンクホルダ－とそれに適応するアジャストスリ－ブを ◎ TUB-241955 24 19 55 　同じ色で表しています。 ◎ TUB-251955 25 19 55 ◎ TUB-261955 26 19 55 ◎ TUB-281955 28 19 55 ◎ TUB-301955 30 19 55 ◎ TUB-321955 32 19 55 ◎ TUB-331955 33 19 55 ◎国内在庫品 13 φd2 e6 φd2 e6 φd3 φd1 φd h9 φd h9 φd3 e8 φd1 H7

汎用タイプ 裏座ぐりカッター ストレートシャンクホルダー・アジャストスリーブ ●ストレートシャンクホルダ－ＴＵＨで対応できない大径のＴＵカッターに使用可能です。 ●案内径調整タイプ A は案内径に合ったアジャストスリーブを選択することが出来ます。 ●案内径調整タイプ A はアジャストスリーブを２個使用することで、深穴加工にも対応が可能です。 アジャストスリーブ ストレートシャンクホルダー TUHW Ｌ L2 φd1 e8 案内径調整タイプＡ Ｌ L2 L2 L2 アジャストスリーブを 2 個使用し、 案内を延長させることも可能です → φd1 e8 アジャストスリ－ブ (単位：mm) 加工例 ①の場合 在 外径（案内） 内径 全長 型番 座ぐり径：φ50 ストレ－トシャンクの場合 庫 φd3 φd1 L2 下穴径：φ25 カッタ－：TU-50 φ50　 1 個 ◎ TUB-242160 24 21 60 ワ－ク厚み：100mm ◎ TUB-252160 25 21 60 シャンク：TUHW-2121　1 本 ◎ TUB-262160 26 21 60 座ぐり深さ：10mm スリ－ブ：TUB-252160　2 個 ◎ TUB-282160 28 21 60 ◎ TUB-302160 30 21 60 加工例 ②の場合 ◎ TUB-322160 32 21 60 座ぐり径：φ100 ストレ－トシャンクの場合 ◎ TUB-332160 33 21 60 下穴径：φ52 カッタ－：TU-100 φ100 1 個 ◎ TUB-352160 35 21 60 ◎ TUB-362160 36 21 60 ワ－ク厚み：50mm シャンク：TUHW-4040 1 本 ◎ TUB-282565 28 25 65 座ぐり深さ：5mm スリ－ブ：TUB-524085 ◎ TUB-302565 30 25 65 ◎ TUB-322565 32 25 65 加工例 ③の場合 ◎ TUB-332565 33 25 65 ◎ TUB-352565 35 25 65 ◎ TUB-362565 36 25 65 ◎ TUB-392565 39 25 65 ◎ TUB-322870 32 28 70 ◎ TUB-332870 33 28 70 ◎ TUB-352870 35 28 70 ◎ TUB-362870 36 28 70 ◎ TUB-392870 39 28 70 ◎ TUB-402870 40 28 70 ◎ TUB-422870 42 28 70 → ◎ TUB-452870 45 28 70 ◎ TUB-333075 33 30 75 ◎ TUB-363075 36 30 75 使用工具 TUHW-11009・TU-24 ◎ TUB-383075 38 30 75 ◎ TUB-393580 39 35 80 使用機械 フライス盤　油性切削油剤 ◎ TUB-423580 42 35 80 ◎ 被削材 SS400　勾配角 45° TUB-453580 45 35 80 ◎ TUB-483580 48 35 80 座ぐり径 φ24 ◎ TUB-454085 45 40 85 ◎ TUB-484085 48 40 85 下穴径 φ11 ◎ TUB-524085 52 40 85 切削速度（m/min) 20 ◎ TUB-484590 48 45 90 回転数 (min　-1◎ TUB-524590 52 45 90 ) 265 ◎ TUB-624590 62 45 90 送り (mm/min) 50 ◎国内在庫品 座ぐり深さ (mm) 20 14 φd3 e8 φd1 H7 φd2 e6 φd2 e6 φd3 φd h9 φd h9

汎用タイプ 裏座ぐりカッター HSSカッタ－φ10～φ30・ＭＴシャンクホルダ－ ●独自のバイオネットロック機構でカッター部の取り付け、取り外しが非常に簡単です。 ●独自の機構でカッタ－を保持するのでしっかりと固定され、切削抵抗が大きい裏座ぐりの加工でもカッタ－や シャンクの取り付け部分の破損が無く、安定して加工することが可能です。 L L HSS カッタ－ シャンク L 2 1 φD=10～20 φD≧21 HSS カッタ－ (単位：mm) MT シャンクホルダ－ (単位：mm) 在 刃径 内径 カッター長 刃長 在 案内径 内径 適応カッター 案内長 軸長 全長 シャンク 庫 型番 型番 φD φd2 Ｌ 庫 φd1 φd2 φD 1 2 L MT ◎ TU-10 10 ◎ TUH-MT-5.3x5 5.3 ◎ TU-10.4 10.4 ◎ TUH-MT-5.5x5 5.5 10・10.4 ◎ TU-11 11 5 28 15 ◎ TUH-MT-6.4x5 6.4 5 11・12 72 33 167 No.1 ◎ TU-12 12 ◎ TUH-MT-6.6x5 6.6 13 ◎ TU-13 13 ◎ TUH-MT-7.0x5 7 ◎ TU-13.5 13.5 ◎ TUH-MT-8.4x6 8.4 13.5・14 ◎ TU-14 14 ◎ TUH-MT-9.0x6 9 6 70 35 167 No.1 ６ 30 16 14.5・15 ◎ TU-14.5 14.5 ◎ TUH-MT-9.5x6 9.5 ◎ TU-15 15 ◎ TUH-MT-8.4x8 8.4 ◎ TU-16 16 ◎ TUH-MT-9.0x8 9 ◎ TU-16.5 16.5 ◎ TUH-MT-10.0x8 10 ◎ TU-17 17 ◎ TUH-MT-10.5x8 10.5 16・16.5 ◎ TU-17.5 17.5 8 32 18 ◎ TUH-MT-11.0x8 11 17・17.5 8 88 37 200 No.2 ◎ TU-18 18 ◎ TUH-MT-11.5x8 11.5 18・19 ◎ TU-19 19 ◎ TUH-MT-12.0x8 12 20 ◎ TU-20 20 ◎ TUH-MT-13.0x8 13 ◎ TU-21 21 ◎ TUH-MT-13.5x8 13.5 ◎ TU-22 22 ◎ TUH-MT-14.0x8 14 ９ 22 － ◎ TU-23 23 ◎ TUH-MT-10.5x9 10.5 ◎ TU-24 24 ◎ TUH-MT-11.0x9 11 ◎ TU-25 25 ◎ TUH-MT-12.0x9 12 ◎ TU-26 26 ◎ TUH-MT-13.0x9 13 21・22・ 9 118 27 220 No.2 ◎ TU-27 27 ◎ TUH-MT-13.5x9 13.5 23・24 11 24 － ◎ TU-28 28 ◎ TUH-MT-14.0x9 14 ◎ TU-29 29 ◎ TUH-MT-15.0x9 15 ◎ TU-30 30 ◎ TUH-MT-16.0x9 16 ◎国内在庫品 ◎ TUH-MT-12.0x11 12 ※上記サイズ表ではカッターとそれに適応する ◎ TUH-MT-13.0x11 13 シャンクを同じ色で表しています。 ◎ TUH-MT-13.5x11 13.5 ※被削材によって超硬付刃タイプのカッタ－ ◎ TUH-MT-14.0x11 14 　も製作可能ですのでご用命下さい。 ◎ TUH-MT-15.0x11 15 25・26 ◎ TUH-MT-16.0x11 16 11 27・28 135 30 259 No.3 ◎ TUH-MT-17.0x11 17 29・30 ◎ TUH-MT-17.5x11 17.5 ◎ TUH-MT-18.0x11 18 ◎ TUH-MT-19.0x11 19 ◎ TUH-MT-20.0x11 20 ◎国内在庫品 ※ＭＴシャンクNo.3はコッタ－穴付きとなります。 15 φd2 P6 φD k８ φd2 P6 φD k８ φd2 e６ φd1 e８

汎用タイプ 裏座ぐりカッター HSSカッタ－φ31～φ54・ＭＴシャンクホルダ－ ●独自のバイオネットロック機構でカッター部の取り付け、取り外しが非常に簡単です。 ●独自の機構でカッタ－を保持するのでしっかりと固定され、切削抵抗が大きい裏座ぐりの加工でもカッタ－や シャンクの取り付け部分の破損が無く、安定して加工することが可能です。 L カッタ－ シャンク L HSS 2 1 HSS カッタ－ (単位：mm) MT シャンクホルダ－ (単位：mm) 在 刃径 内径 カッター長 刃長 在 案内径 内径 適応カッター 案内長 軸長 全長 シャンク 庫 型番 φD φd 型番 2 Ｌ 庫 φd1 φd2 φD 1 2 L MT ◎ TU-31 31 ◎ TUH-MT-15.0x13 15 ◎ TU-32 32 ◎ TUH-MT-16.0x13 16 ◎ TU-33 33 ◎ TUH-MT-17.0x13 17 13 26 ー ◎ TU-34 34 ◎ TUH-MT-17.5x13 17.5 ◎ TU-35 35 ◎ TUH-MT-18.0x13 18 31・32 ◎ TU-36 36 ◎ TUH-MT-19.0x13 19 13 33・34 154 32 280 No.3 ◎ TU-37 37 ◎ TUH-MT-20.0x13 20 35・36 ◎ TU-38 38 ◎ TUH-MT-21.0x13 21 ◎ TU-39 39 ◎ TUH-MT-22.0x13 22 ◎ TU-40 40 17 28 ー ◎ TUH-MT-23.0x13 23 ◎ TU-41 41 ◎ TUH-MT-24.0x13 24 ◎ TU-42 42 ◎ TUH-MT-25.0x13 25 ◎ TU-43 43 ◎ TUH-MT-19.0x17 19 ◎ TU-44 44 ◎ TUH-MT-20.0x17 20 ◎ TU-45 45 ◎ TUH-MT-21.0x17 21 ◎ TU-46 46 19 32 ー ◎ TUH-MT-22.0x17 22 37・38 ◎ TU-47 47 ◎ TUH-MT-23.0x17 23 39・40 17 172 35 301 No.3 ◎ TU-48 48 ◎ TUH-MT-24.0x17 24 41・42 ◎ TU-49 49 ◎ TUH-MT-25.0x17 25 43 ◎ TU-50 50 ◎ TUH-MT-26.0x17 26 ◎ TU-51 51 ◎ TUH-MT-28.0x17 28 21 34 ー ◎ TU-52 52 ◎ TUH-MT-30.0x17 30 ◎ TU-53 53 ◎ TUH-MT-22.0x19 22 ◎ TU-54 54 ◎ TUH-MT-23.0x19 23 ◎国内在庫品 ◎ TUH-MT-24.0x19 24 ※上記サイズ表ではカッターとそれに適応する ◎ TUH-MT-25.0x19 25 44・45 シャンクを同じ色で表しています。 ◎ TUH-MT-26.0x19 26 19 46・47 188 39 321 No.3 ※被削材によって超硬付刃タイプのカッタ－ ◎ TUH-MT-28.0x19 28 48 　も製作可能ですのでご用命下さい。 ◎ TUH-MT-30.0x19 30 ◎ TUH-MT-32.0x19 32 ◎ TUH-MT-33.0x19 33 ◎ TUH-MT-24.0x21 24 ◎ TUH-MT-25.0x21 25 ◎ TUH-MT-26.0x21 26 ◎ TUH-MT-28.0x21 28 49・50 ◎ TUH-MT-30.0x21 30 21 51・52 205 41 364 No.4 ◎ TUH-MT-32.0x21 32 53・54 ◎ TUH-MT-33.0x21 33 ◎ TUH-MT-35.0x21 35 ◎ TUH-MT-36.0x21 36 ◎国内在庫品 ※ＭＴシャンクNo.3とNo.4はコッタ－穴付きとなります。 16 φd2 P6 φD k８ φd2 e６ φd1 e８

汎用タイプ 裏座ぐりカッター HSSカッタ－φ55～φ115・ＭＴシャンクホルダ－ ●独自のバイオネットロック機構でカッター部の取り付け、取り外しが非常に簡単です。 ●独自の機構でカッタ－を保持するのでしっかりと固定され、切削抵抗が大きい裏座ぐりの加工でもカッタ－や シャンクの取り付け部分の破損が無く、安定して加工することが可能です。 L HSS カッター シャンク L 2 1 HSS カッタ－ (単位：mm) MT シャンクホルダ－ (単位：mm) 在 刃径 内径 カッター長 刃長 在 案内径 内径 適応カッター 案内長 軸長 全長 シャンク 庫 型番 型番 φD φd2 Ｌ 庫 φd1 φd2 φD 1 2 L MT ◎ TU-55 55 ◎ TUH-MT-28.0x25 28 ◎ TU-56 56 ◎ TUH-MT-30.0x25 30 55・56 ◎ TU-57 57 ◎ TUH-MT-32.0x25 32 57・58 ◎ TU-58 58 ◎ TUH-MT-33.0x25 33 25 224 43 385 No.4 25 36 ー 59・60 ◎ TU-59 59 ◎ TUH-MT-35.0x25 35 61・62 ◎ TU-60 60 ◎ TUH-MT-36.0x25 36 ◎ TU-61 61 ◎ TUH-MT-39.0x25 39 ◎ TU-62 62 ◎ TUH-MT-32.0x28 32 ◎ TU-63 63 ◎ TUH-MT-33.0x28 33 63・64 ◎ TU-64 64 ◎ TUH-MT-35.0x28 35 65・66 ◎ TU-65 65 ◎ TUH-MT-36.0x28 36 28 67・68 241 46 405 No.4 ◎ TU-66 66 ◎ TUH-MT-39.0x28 39 69・70 ◎ TU-67 67 28 38 ー ◎ TUH-MT-40.0x28 40 71 ◎ TU-68 68 ◎ TUH-MT-42.0x28 42 ◎ TU-69 69 ◎ TUH-MT-45.0x28 45 ◎ TU-70 70 ◎ TUH-MT-33.0x30 33 74・76 ◎ TU-71 71 ◎ TUH-MT-36.0x30 36 30 256 54 460 No.5 78・80 ◎ TU-74 74 ◎ TUH-MT-38.0x30 38 ◎ TU-76 76 ◎ TUH-MT-36.0x35 36 30 50 ー ◎ TU-78 78 ◎ TUH-MT-39.0x35 39 82・85 ◎ TU-80 80 ◎ TUH-MT-42.0x35 42 35 256 54 460 No.5 90 ◎ TU-82 82 ◎ TUH-MT-45.0x35 45 ◎ TU-85 85 35 50 ー ◎ TUH-MT-48.0x35 48 ◎ TU-90 90 ◎ TUH-MT-42.0x40 42 ◎ TU-92 92 ◎ TUH-MT-45.0x40 45 92・95 40 266 64 480 No.5 ◎ TU-95 95 ◎ TUH-MT-48.0x40 48 98・100 40 60 ー ◎ TU-98 98 ◎ TUH-MT-52.0x40 52 ◎ TU-100 100 ◎ TUH-MT-48.0x45 48 105・107 ◎ TU-105 105 ◎ TUH-MT-52.0x45 52 45 110・112 256 74 480 No.5 ◎ TU-107 107 ◎ TUH-MT-62.0x45 62 115 ◎ TU-110 110 45 70 ー ◎国内在庫品 ◎ TU-112 112 ※ＭＴシャンクNo.４とNo.５はコッタ－穴付きとなります。 ◎ TU-115 115 ◎国内在庫品 特殊製作裏座ぐりカッター ※上記サイズ表ではカッターとそれに適応する シャンクを同じ色で表しています。 加工状況によって特殊品の製作もおこないます。 ※被削材によって超硬付刃タイプのカッタ－ （ワーク材質、加工図面など必要） 　も製作可能ですのでご用命下さい。 右図は表裏座ぐりカッターの例 17 φd2 P6 φD k８ φd2 e６ φd1 e８

ハ－マンビルツ 裏座ぐりカッター　切削条件基準表 偏心タイプ　RBS-Micro・RBS（左回転）・RFS（右回転） 鋳 被削材 炭素鋼・軟鋼 合金鋼・工具鋼 ステンレス鋼 鋳鉄・ﾀﾞｸﾀｲﾙ鋳鉄 ｱﾙﾐﾆｳﾑ合金 物 SS400・S45C SCM・SKD 等 SUS304 等 FC250・FCD 等 AC3A 等 切削速度 （m/min） 50 ～ 110 40 ～ 90 30 ～ 60 50 ～ 110 50 ～ 110 送り速度 （mm/rev） 0.05 ～ 0.1 0.05 ～ 0.08 0.03 ～ 0.05 0.04 ～ 0.1 0.05 ～ 0.15 汎用タイプ　TU（HSS)・TUHM( 超硬付刃） 鋳 被削材 炭素鋼・軟鋼 合金鋼・工具鋼 ステンレス鋼 鋳鉄・ﾀﾞｸﾀｲﾙ鋳鉄 ｱﾙﾐﾆｳﾑ合金 物 SS400・S45C SCM・SKD 等 SUS304 等 FC250・FCD 等 AC3A 等 切削速度 20 ～ 25m/min 15 ～ 22m/min 8 ～ 12m/min 20 ～ 25m/min 25 ～ 40m/min 座ぐり径 （mm) 送り速度（ mm/rev） 10 ～ 20 0.09 ～ 0.2 0.09 ～ 0.2 0.09 ～ 0.2 0.09 ～ 0.2 0.09 ～ 0.2 21 ～ 36 0.15 ～ 0.3 0.15 ～ 0.3 0.15 ～ 0.3 0.15 ～ 0.3 0.15 ～ 0.3 37 ～ 54 0.25 ～ 0.4 0.25 ～ 0.4 0.25 ～ 0.4 0.25 ～ 0.4 0.25 ～ 0.4 55 ～ 115 0.3 ～ 0.6 0.3 ～ 0.6 0.3 ～ 0.6 0.3 ～ 0.6 0.3 ～ 0.6 1）上記の切削条件は水溶性切削油剤を使用した場合のものです。不水溶性切削油剤でのご使用の場合は、切りくず及び工具の発熱による発煙、 引火に注意しながら加工して下さい。 2）機械及びチャックは必ず剛性のある精度の高いものをご使用下さい。 3) 工具の突き出し長さは必ず短くしてご使用下さい。 4）被削材の保持はしっかりと行い、振動、たわみ、変形のない状態にして下さい。 5）条件の異なる場合は切削音、切屑状態、仕上面状態を参照しながら切削条件表を参考に最適な数値を選定して下さい。 ※特殊製作裏座ぐりカッターも承っております。 特殊品のご要望に際しましては、ワーク材質・裏座ぐり径・下穴径・ 加工図面（スケッチ）などの詳細をお知らせ下さい。 ザグリ加工以外でも、特殊インサートを使用しての裏面取り加工も可能です。 ( 左図は偏芯式裏座ぐり＋面取りコンビネーションツールの特殊品例 ) 安全上のご注意 ●工具は破損して飛び散る危険がありますので、ご使用時には必ず安全カバ－・保護メガネ・安全靴等を使用して下さい。 ●切れ刃は素手でさわらないで下さい。また、使用中の工具を絶対にさわらないで下さい。 ●切屑は素手でさわらないで下さい。 ●工具の切れ味が悪くなったら使用を中止して下さい。 ●使用中に異常音、異常振動が発生したら、直ちに作業を中止して、その原因を取り除いて下さい。。 ●工具を本来の使用目的以外に使用したり、改造したりしないで下さい。 18

お問い合せ・お求めは カタログの仕様は商品の改善、改良の為、予告なく変更する場合が ありますのであらかじめご了承下さい。 株式会社ライノス 〒543-0018 大阪市天王寺区空清町1番8号 TEL(06)6766-7770 FAX(06)6766-7778 e-mail : info@rhinos.co.jp https://rhinos.co.jp 202510R
