プレス・部品加工・検査・組立・AGV搬送・車体溶接・塗装の各工程ごとに事例をご紹介
自動車製造における、プレス・部品加工・検査・組立・AGV搬送・車体溶接・塗装といった各工程のアプリケーション事例をご紹介いたします。
このカタログについて
| ドキュメント名 | 自動車業界向けアプリケーション |
|---|---|
| ドキュメント種別 | ホワイトペーパー |
| ファイルサイズ | 12.9Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社椿本チエイン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
⾃動⾞業界向けアプリケーション
つばき商品ご紹介

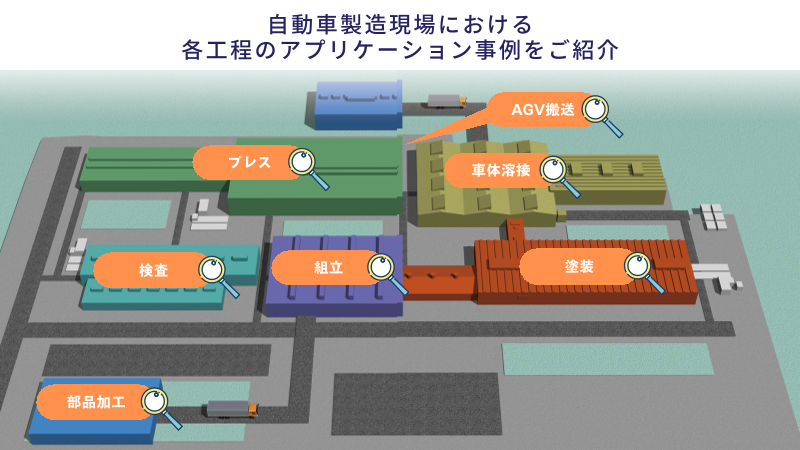

Page2
⾃動⾞製造現場における
各⼯程のアプリケーション事例をご紹介
AGV搬送
プレス ⾞⾞体体溶溶接
検査 組組⽴⽴ 塗塗装装
部品加⼯

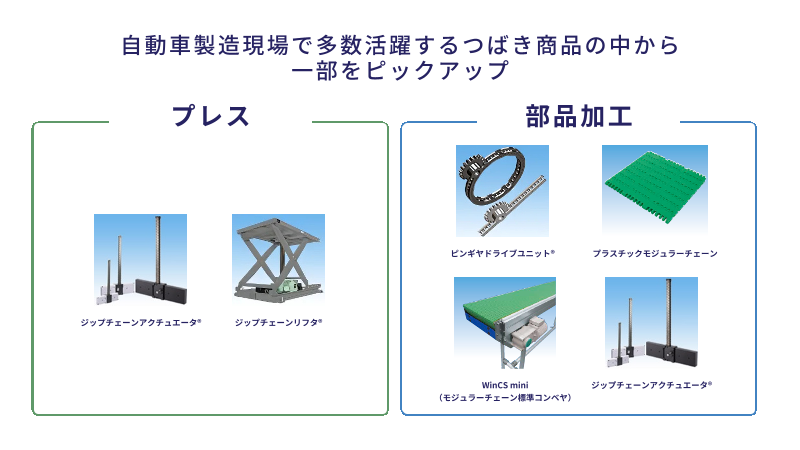

Page3
⾃動⾞製造現場で多数活躍するつばき商品の中から
⼀部をピックアップ
プレス 部品加⼯
ピンギヤドライブユニット® プラスチックモジュラーチェーン
ジップチェーンアクチュエータ® ジップチェーンリフタ®
WinCSmini ジップチェーンアクチュエータ®
（モジュラーチェーン標準コンベヤ）
Page4
⾃動⾞製造現場で多数活躍するつばき商品の中から
⼀部をピックアップ
検査 組⽴ AGV搬送
ケーブルベヤ®
パワーシリンダ ピンギヤドライブユニット
ROBOTRAX®(TKRB形) リフトマスタ®
プラスチック
コンベヤチェーン カムクラッチ リフトマスタ® ジップチェーンアクチュエータ® リニパワージャッキ
モジュラーチェーン
Page5
⾃動⾞製造現場で多数活躍するつばき商品の中から
⼀部をピックアップ
⾞体溶接 塗装
ジップマスタ® リフトマスタ®
プラスチック
ジップチェーンリフタ®
モジュラーチェーン
ケーブルベヤ®
倍速チェーン ピンギヤドライブユニット®
ROBOTRAX®(TKRB形)
Page6
プレス スプレ噴射⼝横⾏⽤ スペースセービング ⾼速運転
横押し往復機構に
製 品 ジップチェーンアクチュエータ® スマートフィット
詳 細 プレス⾦型に加⼯油を噴霧するノズル⼝の 使⽤箇所
横⾏にジップチェーンアクチュエータが使
われています。狭いスペースに設置でき、
コンパクトでかつ⾼速横⾏を実現していま
す。
製品ページはこちらをクリック
Page7
プレス 部材昇降⽤ ⾼速運転
⾼い位置決め精度
製 品 ジップチェーンリフタ® ＆
正確な多段停⽌
詳 細 プレス⼯程の中では搬送コンベヤなどを増や
し、処理能⼒を向上させる場合がありま
す。上下2段に設置した搬送コンベヤでは出
⼊⼝に⾼速・⾼頻度稼働ができるジップ 使⽤箇所
チェーンリフタが使われています。油圧式リ
フタに⽐べると位置決め精度も⾼いため、
プレス部材の段積み⽤途にもジップチェーン
リフタは最適です。
使⽤箇所
製品ページはこちらをクリック
Page8
部品加⼯ 搬送物段積み装置⽤
狭いスペースに
製 品 ジップチェーンアクチュエータ® スッキリレイアウト
詳 細 搬送物を段積みする昇降機構にジップチェー
ンアクチュエータが使われています。
限りなく低床のリフタ製作の要望に対し、ピ
ットを掘らずに⻑ストロークの昇降が実現
できます。
使⽤箇所
製品ページはこちらをクリック
Page9
部品加⼯ 部品供給パレット昇降⽤ スペースセービング
製 品 ジップチェーンアクチュエータ®
詳 細 部品を供給コンベヤから組⽴作業台に昇降さ
せて、作業者が組⽴作業をします。作業者の
腰⾼さまでの狭いスペースに設置可能なジッ
プチェーンアクチュエータが使われていま
す。
使⽤箇所
スペースセービング性を⽣
かして、検査治具などの⼊
れ替え装置にも応⽤が可能
製品ページはこちらをクリック です。
Page10
部品加⼯ 部品吊下げ装置⽤ スペースセービング ⾼速運転
吊下げ構造を
製 品 ジップチェーンアクチュエータ® ユニット化でスッキリ
詳 細 部品を吊下げるガントリローダなどの装置
に、省スペースで設置可能なジップチェー
ンアクチュエータが使われています。また⾼ 使⽤箇所
速昇降も可能で、サイクルタイムの短縮
にも貢献します。
パレットの移動
製品ページはこちらをクリック
Page11
部品加⼯ 部品組⽴設備 スペースセービング
セグメント取付で
製 品 ピンギヤドライブユニット® 簡単調整＆⾼剛性を実現
詳 細 スペースセービングが求められる部品組⽴の
ターンテーブルに、ピン構造のホイール・
ラックと特殊⻭形ギヤの組合せによるピンギ
ヤドライブユニットが使われています。
製品ページはこちらをクリック
使⽤箇所
Page12
部品加⼯ ⾦属部品搬送⽤ 置きポン
コンベア間の
製 品 WinCSmini スペース最⼩化で
スムーズな乗継
(モジュラーチェーン標準コンベヤ)
詳 細 ⼩さな⾦属部品の加⼯機間の搬送で、
WinCSminiが使われています。ショートピ
ッチのモジュラーチェーンを採⽤し、デッド
スペースが⼩さいため、乗り継ぎプレート無
しでも搬送物のスムーズな乗り継ぎが可能で
す。また、標準化されたコンベヤでのご提供
のため、置きポンで設置、ご使⽤が可能で
す。
製品ページはこちらをクリック
マイナスドライバ1本で切継ぎが可能
Page13
部品加⼯ 部品搬送⽤
直線も曲線も
製 品 プラスチックモジュラーチェーン ワイドコンベアで
⾃由に搬送
詳 細 台⾞に積載された⾃動⾞部品を、受⼊ヤード
で⼯場内に搬⼊搬出する設備に、プラスチッ
クモジュラーチェーンを活⽤したコンベヤが
使われています。低床化、置きポン可能なコ
ンベヤでピットを掘らずに設置でき、短期間
で設備更新が実現できます。
使⽤箇所
製品ページはこちらをクリック
Page14
検査 エンジン・ブレーキテスタ⽤
製 品 カムクラッチで
パワーシリンダ・カムクラッチ 噛み合い＆空転⾃動切替
詳 細 エンジン・ブレーキテスタには、ローラの
与圧、前後⾞軸の位置決め⽤にパワーシリ
ンダ、ローラ駆動⽤にカムクラッチ内蔵減
速機が使われています。カムクラッチを使
うことにより、ブレーキテスタでスピード
テストもできるようになります。
製品ページはこちらをクリック
使⽤箇所
製品ページはこちらをクリック
Page15
検査 ⾞両搬送スラットコンベヤ⽤
製 品 所要動⼒の低減
ベアリングローラコンベヤチェーン シャクリ防⽌に
詳 細 完成⾞の検査⼯程の⻑機⻑コンベヤに
は、ベアリングローラコンベヤチェーン
の標準仕様や、シャワーテスタやシャワ
ー後の⽔がかかる雰囲気のコンベヤには
無給油耐⽔仕様が使われており、それぞ 使⽤箇所
れ標準仕様のコンベヤチェーンと⽐較し
て、⻑寿命化の実現が可能です。
製品ページはこちらをクリック
Page16
検査 検査ロボット⽤
製 品 ケーブルベヤ®ROBOTRAX®(TKRB形) ロボットの複雑な動きでも
ケーブル・ホースの
プラスチックモジュラーチェーン 断線を予防
詳 細 検査⼯程で⽔をかける⼯程をロボットで実
施する場⾯では、ケーブル・ホースを3次
元的な動きで⽀持・案内できるROBOTRAX
が採⽤されています。
⾞両搬送には⽔を汚さず、強度も⼗分なプ
ラスチックのモジュラーチェーンが採⽤さ
れています。
製品ページはこちらをクリック
使⽤箇所
製品ページはこちらをクリック 使⽤箇所
Page17
組⽴ マンコンベヤ⽤ ローメンテナンス
製 品 部分交換可能
プラスチックモジュラーチェーン 容易なメンテナンス
詳 細 部品を⾞両に組み付ける⼯程で作業効率ア
ップを⽬的に、⾞体と⼀緒に作業者や⼯具
台⾞を搬送するマンコンベヤが設置されて
います。このマンコンベヤは給油不要でク
リーンなプラスチックモジュラーチェーン 使⽤箇所
が使われます。切継ぎしやすくメンテナン ■マンコンベヤ設置推奨⼯程
ス性を向上します。
製品ページはこちらをクリック
⾞体への組付⼯程 ドア組⽴⼯程
Page18
組⽴ ⾞体移載⽤ 置きポン ⾼速運転
製 品 置きポンで
リフトマスタ® ⾃由なレイアウト
詳 細 組⽴⼯程では、⾞体を移載しながら⼯程間
搬送を⾏います。この移載に置きポン式の
リフトマスタ２台が使われています。昇降
させながら、リフトマスタ⾃体が横⾏する
ことで移載時間を短くし、⽣産タクトタイ
ム短縮が可能です。
使⽤箇所
製品ページはこちらをクリック
Page19
組⽴ ⾞載部品移載⽤ 置きポン スペースセービング
製 品 リフトマスタ® 昇降装置を旋回
ピンギヤドライブユニット®
詳 細 リアサスペンションなどの重量部品を旋回し、コンベヤ 使⽤箇所
間を移載する設備にリフトマスタとピンギヤドライブユ
ニットを組み合わせたモジュールが使われています。置
きポン可能なリフトマスタをピンギヤドライブユニット
を活⽤した旋回プレートに設置することで、⼩さなスペ
ースでスムーズな旋回移載を実現します。
製品ページはこちらをクリック
製品ページはこちらをクリック 使⽤箇所
Page20
組⽴ タイヤ取付⽤ 置きポン
製 品 リフトマスタ® ⼩さなスペースに設置容易
詳 細 複数本積まれたタイヤを、組⽴ラインに搬
送する前に1本ずつ⼩分け・段バラシをす
る設備があります。この設備では、リフト
マスタ2台でタイヤを昇降させています。
使⽤箇所
製品ページはこちらをクリック
