3Dスキャナー 総合カタログ

3 D S C A N N E R C ATA L O G

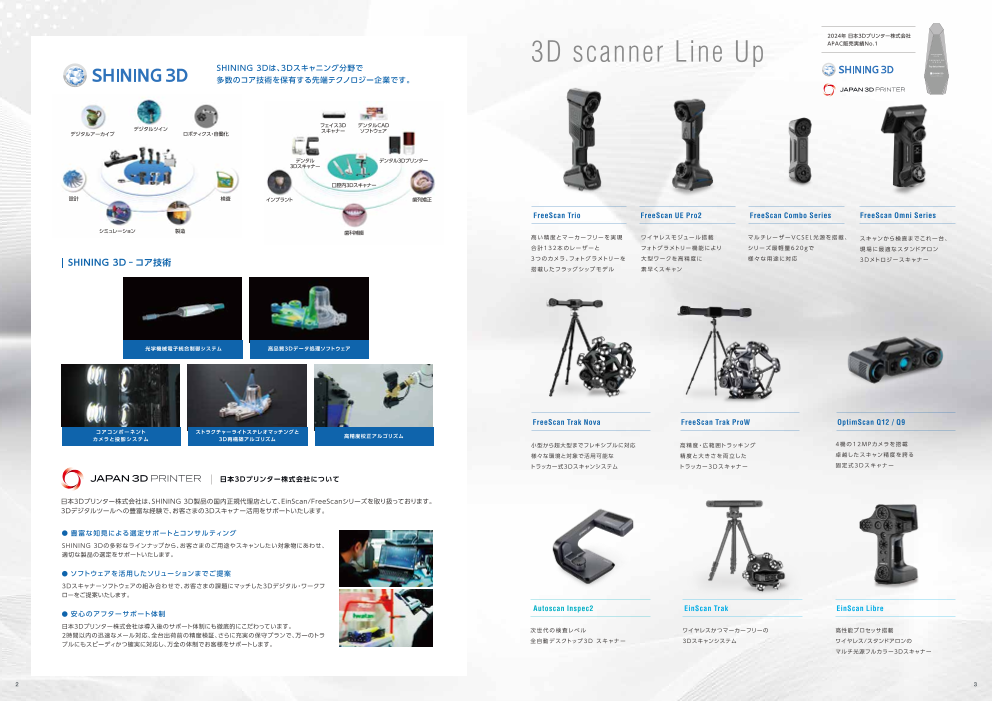

2024年 日本3Dプリンター株式会社 3D scanner Line Up APAC販売実績No.1 JAPAN 3D PRINTER CO., LTD S H I N I N G 3 D 2 0 2 4 SHINING 3Dは、3Dスキャニング分野で Top Sales Award Thank you for SHINING with us 多数のコア技術を保有する先端テクノロジー企業です。 デジタルツイン フェイス3D デンタルCAD デジタルアーカイブ ロボティクス・自働化 スキャナー ソフトウェア デンタル デンタル3Dプリンター 3Dスキャナー 口腔内3Dスキャナー 設計 検査 インプラント 歯列矯正 FreeScan Trio FreeScan UE Pro2 FreeScan Combo Series FreeScan Omni Series シミュレーション 製造 歯科補綴 高い精度とマーカーフリーを実現 ワイヤレスモジュール搭載 マルチレーザーVCSEL光源を搭載、 スキャンから検査までこれ一台、 合計132本のレーザーと フォトグラメトリー機能により シリーズ最軽量620gで 現場に最適なスタンドアロン SHINING 3D - コア技術 ３つのカメラ、フォトグラメトリーを 大型ワークを高精度に 様々な用途に対応 3Dメトロジースキャナー 搭載したフラッグシップモデル 素早くスキャン 光学機械電子統合制御システム 高品質3Dデータ処理ソフトウェア FreeScan Trak Nova FreeScan Trak ProW OptimScan Q12 / Q9 コアコンポーネント ストラクチャーライトステレオマッチングと カメラと投影システム 3D再構築アルゴリズム 高精度校正アルゴリズム 小型から超大型までフレキシブルに対応 高精度・広範囲トラッキング 4機の12MPカメラを搭載 様々な環境と対象で活用可能な 精度と大きさを両立した 卓越したスキャン精度を誇る トラッカー式3Dスキャンシステム トラッカー3Dスキャナー 固定式3Dスキャナー 日本3Dプリンター株式会社について 日本3Dプリンター株式会社は、SHINING 3D製品の国内正規代理店として、EinScan/FreeScanシリーズを取り扱っております。 3Dデジタルツールへの豊富な経験で、お客さまの3Dスキャナー活用をサポートいたします。 豊富な知見による選定サポートとコンサルティング SHINING 3Dの多彩なラインナップから、お客さまのご用途やスキャンしたい対象物にあわせ、 適切な製品の選定をサポートいたします。 ソフトウェアを活用したソリューションまでご提案 3Dスキャナーソフトウェアの組み合わせで、お客さまの課題にマッチした3Dデジタル・ワークフ ローをご提案いたします。 Autoscan Inspec2 EinScan Trak EinScan Libre 安心のアフターサポート体制 日本3Dプリンター株式会社は導入後のサポート体制にも徹底的にこだわっています。 次世代の検査レベル ワイヤレスかつマーカーフリーの 高性能プロセッサ搭載 2時間以内の迅速なメール対応、全台出荷前の精度検証、さらに充実の保守プランで、万一のトラ ブルにもスピーディかつ確実に対応し、万全の体制でお客様をサポートします。 全自動デスクトップ3D スキャナー 3Dスキャンシステム ワイヤレス/スタンドアロンの マルチ光源フルカラー3Dスキャナー 2 3

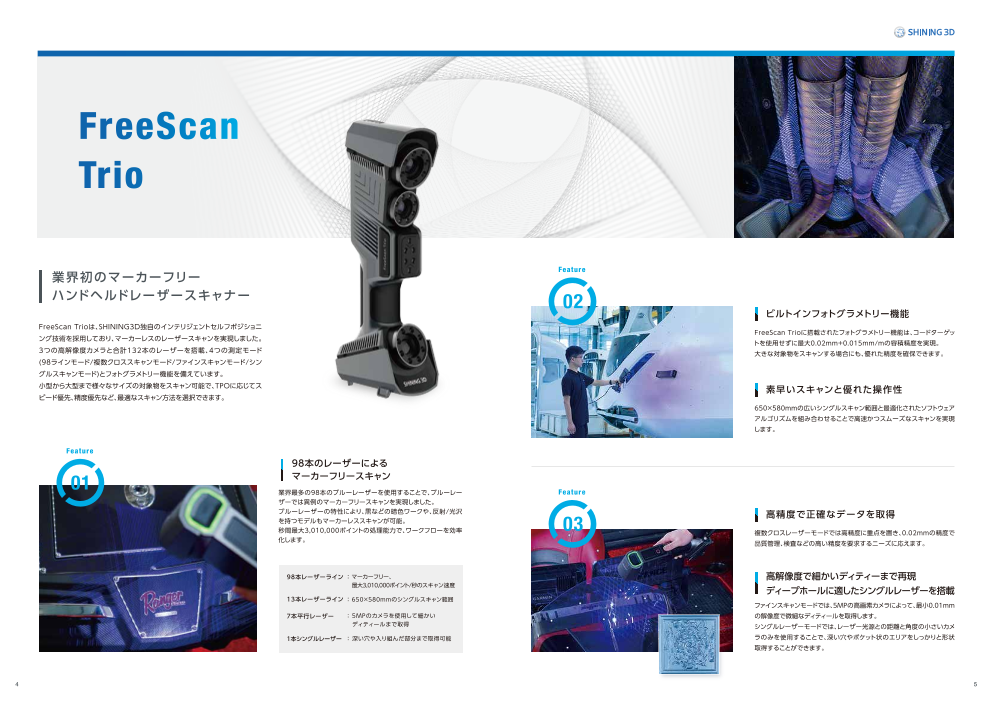

Feature 業界初のマーカーフリー ハンドヘルドレーザースキャナー 02 ビルトインフォトグラメトリー機能 FreeScan Trioは、SHINING3D独自のインテリジェントセルフポジショニ FreeScan Trioに搭載されたフォトグラメトリー機能は、コードターゲッ ング技術を採用しており、マーカーレスのレーザースキャンを実現しました。 トを使用せずに最大0.02mm+0.015mm/mの容積精度を実現。 3つの高解像度カメラと合計132本のレーザーを搭載、4つの測定モード 大きな対象物をスキャンする場合にも、優れた精度を確保できます。 (98ラインモード/複数クロススキャンモード/ファインスキャンモード/シン グルスキャンモード)とフォトグラメトリー機能を備えています。 小型から大型まで様々なサイズの対象物をスキャン可能で、TPOに応じてス 素早いスキャンと優れた操作性 ピード優先、精度優先など、最適なスキャン方法を選択できます。 650×580mmの広いシングルスキャン範囲と最適化されたソフトウェア アルゴリズムを組み合わせることで高速かつスムーズなスキャンを実現 します。 Feature 98本のレーザーによる 01 マーカーフリースキャン 業界最多の98本のブルーレーザーを使用することで、ブルーレー Feature ザーでは異例のマーカーフリースキャンを実現しました。 ブルーレーザーの特性により、黒などの暗色ワークや、反射/光沢 高精度で正確なデータを取得 を持つモデルもマーカーレススキャンが可能。 秒間最大3,010,000ポイントの処理能力で、ワークフローを効率 03 複数クロスレーザーモードでは高精度に重点を置き、0.02mmの精度で 化します。 品質管理、検査などの高い精度を要求するニーズに応えます。 98本レーザーライン ： マーカーフリー、 高解像度で細かいディティーまで再現 最大3,010,000ポイント/秒のスキャン速度 ディープホールに適したシングルレーザーを搭載 13本レーザーライン ： 650×580mmのシングルスキャン範囲 ファインスキャンモードでは、5MPの高画素カメラによって、最小0.01mm 7本平行レーザー ： 5MPのカメラを使用して細かい の解像度で微細なディティールを取得します。 ディティールまで取得 シングルレーザーモードでは、レーザー光源との距離と角度の小さいカメ 1本シングルレーザー ： 深い穴や入り組んだ部分まで取得可能 ラのみを使用することで、深い穴やポケット状のエリアをしっかりと形状 取得することができます。 4 5

Feature ワイヤレスモジュールを搭載 高精度でポータブルな 02 ハンディスキャナー メトロジーグレードの精度 精度は0.02mmと、メトロジーグレードのスキャナーとして高い精度と安定 FreeScan UE Pro2は、精度を重視したUEシリーズの最新モデルとして、 した繰り返し精度を有しています。 ワイヤレスモジュールを内蔵しました。モバイルバッテリーと組み合わせる ことで、スキャン中にコンピュータや100V電源へ接続する必要がなく、大 フォトグラメトリー機能内蔵 型部品の高精度スキャンにより効果的な機種です。 特許取得済みのフォトグラメトリ機能を内蔵しており、コードターゲットなし さらに、FreeScan UE Pro2は最大3,460,000点/秒とスキャンスピード で、大型オブジェクトに対して0.02+0.015mm/mと高い精度を確保します。 をさらに向上させました。FreeScan UE Proの高精度と繰り返し精度、 コードターゲット不要のフォトグラメトリー、軽量設計（950g）などの多くの 58本のレーザーとリアルタイムメッシュで 利点を引き継いでおり、様々なサイズの工業測定シーンに対応します。 測定ワークフローを最適化 特許技術のスケールバー付属 Feature Freescan UE Pro2は前世代のFreescan UE Proと比較して2倍のスキャ フォトグラメトリーを使用する際 基準として機能し、精度を保持します。 ン速度を実現しました。最大3,460,000点/秒のスピードとリアルタイムメッ シュ機能により、スキャン結果が即座に可視化されます。 01 無線技術をリードし、 自由なスキャンを実現 Feature 950gの軽量設計とWi-Fi6のワイヤレスモジュールを搭載し、 ケーブルレスのデータ転送を実現しました。 ワイヤレスモードでもケーブルで接続されたスキャナーと同等の 03 4つのレーザーモードでさまざまな対象に適応 フレームレートでスキャン可能です。 50本クロスブルーレーザー ： 全体のデータを高速スキャン 7本平行レーザー ： 細部を精密にスキャン 1本シングルブルーレーザー ： 深い穴や奥まった箇所をスキャン ビルトインフォトグラメトリー ： 大きな対象の精度を向上 幅広いマテリアルに適応 ブルーレーザーは幅広いマテリアルに適応し、黒色や強い反射を有する対 象物もスプレーなしでスキャンできます。 6 7

クラス２のブルーレーザーを使用し、 金属、黒色など幅広いマテリアルに対応可能 Feature ブルーレーザーと VCSEL光源（赤外線レーザー）の 02 VCSEL光源（赤外線レーザー）搭載 軽量な高精度3Dスキャナー VCSELスキャンモードでは、マーカーなしでより速くスキャンが 可能です。赤外線レーザーにより、反射のある暗い色のワークで FreeScan Comboシリーズは、小型でありながら高速かつ高精度なスキャ も優れたスキャン品質を発揮します。 光源が目に見えないため、人体を安全かつ快適に3Dスキャンで ンを実現する、品質検査・計測グレードの高性能3Dスキャナーです。 き、可視光LED光源では難しい髪の毛もスキャン可能です。 13+7+1本または25+7+1本（Combo+）のブルーレーザーと、VCSEL光 源（赤外線レーザー）を搭載しています。4つのスキャンモードを備え、レー ザーモードでは0.02mm、VCSEL光源（赤外線レーザー）モードでは最大 2,250,000点/秒の高速スキャンを実現します。 また、シングルスキャンモードによるポケットエリアのスキャン、VCSEL光源を使 用したマーカーレススキャンにも対応し、暗色のワークのスキャンも可能です。 全長193mm、重量わずか620gの小型・軽量なボディは高い可搬性を有します。 Feature 01 ３つのレーザースキャンモード Feature 大きな対象物を素早くスキャンする13本、25本（Combo+）の クロスレーザー、細かい部分をスキャンする7本の平行レーザー、 03 ポケットエリアのスキャンに適したシングルレーザーを搭載します。 最高0.02mmの高精度 深穴も素早くスキャン ブルーレーザーを使用したスキャンモードでは最高0.02mmの 高精度を実現します。 深い穴やポケット形状をスキャンするためのシングルスキャン モードを搭載しています。レーザー光源とレンズの角度が最適化 されたことで、深穴のスキャンにも容易に対応が可能です。 小型・軽量ボディで高速スキャン 本体サイズ193mm×63mm×53mm、重量620gの小型・軽量 ボディで、持ち運びや操作性に優れています。取り回しがよく、高 速スキャンに対応した処理性能により様々なシーンで3Dスキャ ンが活用できます。 8 9

スキャンから検査までこれ一台、 Feature 現場に最適なスタンドアロン3Dメトロジースキャナー FreeScan Omni Seriesはスキャン→検査→レポートをスキャナー本体内部で完結できる、メトロジー向けワイヤレス3Dスキャナ－です。 02 複数のレーザースキャンモード PTB認証の検査モジュール、VPG（ビデオフォトグラメトリ）、ブルーレーザー＋VCSEL光源(赤外線レーザー)と多くの機能を搭載した高精 度で汎用的なスキャナーです。さらにAIによる穴形状特徴認識や、ハイディティールなスキャンで自動車、航空宇宙、重工業から一般製造ま 93本クロスレーザー： 高効率なスキャン で幅広い品質検査を支えます。 25本平行レーザー ： ハイディティールスキャン シングルレーザー ： 深穴形状のスキャン FreeScan Omni 機能対応表 ◯＝オプションモジュールとして提供 Highlights FreeScan Omni FreeScan Omni Lite FreeScan Omni Liteは、FreeScan Omniと 共通のハードウェア基盤を採用し、信頼性の高 ビデオフォトグラメトリー(VPG)搭載 SHINING3D Inspectモジュール（PC版） ◯ 本体上での検査機能 ◯ い精度と優れたスキャン性能を実現していま コードマーカー無しでマーカーの容積精度を向上させる機能を搭載。 ビデオフォトグラメトリー（VPG） ◯ す。さらに、変化するアプリケーションニーズに 大物ワークを高精度に効率的にスキャンできます。 AI特徴認識機能 ◯ 合わせて、専用モジュールによるアップグレー 2つの動作モード（PCモード／スタンドアロンモード） ド・拡張が可能です。 複数のスキャンモード（高速スキャン／高精細スキャン／深穴スキャン／IRスキャン） AI機能を搭載 Feature AIによる特徴認識（穴やエッジ検出など）で、丸穴や角穴の抽出測定が可能。 01 Feature 検査まで可能なオールインワンデバイス プリセットテンプレートと直感的UIを搭載。検査モジュールを内蔵 赤外線でのスキャンモードを搭載 しており、現場でオペレーターがスキャンして即座に検査レポート 03 広い範囲を高速にスキャンする赤外線を使用したスキャンモードを搭載 を出力可能です。 しています。 ワイヤレス＆スタンドアロン エッジコンピューティング スキャンからメッシュ化処理、検査までを本体で完結。交換可能な 高速プロセッサ搭載で、オンデバイスのリアルタイム処理と表示が可能。 バッテリ－でダウンタイム無く連続稼働ができます。付属のドッキン スキャン中にメッシュデータを確認し、抜けの少ないデータを実現します。 グステーションは充電機能とWi-Fi接続機能を内蔵しています。 レポート作成／エクスポート 測定ソフトウェア:Shining3D Inspect搭載 スキャン現場での検査レポート作成、データ出力に対応。対象の合 Shining3D自社開発ソフトウェアのShining3D Inspectを搭載。PTB 否判定まで現場で完結させることができます。 認証を取得した信頼性の高い検査結果を提供。 10 11

Feature 手のひら大から超大型ワークまで 高精度な測定が可能 02 ビデオフォトグラメトリー機能搭載 次世代型3Dスキャナーシステム 特許取得済みのビデオフォトグラメトリー技術(VPG)を搭載しており、 コードターゲットなし・通常のスキャンと同じような使用感で高精度な マーカーデータを取得することが可能です。 Freescan Trak NOVAは、オールインワンの3Dスキャンシステムとして複 付属しているキャリブレーションロッドを使用するため、簡単なセットアッ 数のスキャンモードを搭載した3Dスキャナーです。小型のスキャナーである プで大型対象物の精度を向上させることができます。 TE NOVAと、大型スキャナーとトラッカーの2つの役割を備えたUE NOVA の二つのデバイスで構成され、リアルタイムトラッキングモード、フォトグラメ ワイヤレスモジュール内蔵 トリーモード、ワイドレンジスキャンモードの3つのスキャンモードで手のひら 大から超大型ワークまで高精度な測定が可能な3Dスキャナーです。 スキャナー本体にワイヤレスモジュールとコンピューティングモジュール を内蔵しており、ケーブルレスでも効率的なスキャンデータの処理が可 能になりました。狭い場所でのスキャンや、大きな対象のスキャンでもよ り自由にスキャナーを動かすことが可能です。 Feature 01 動的トラッキング技術で Feature よりフレキシブルに 動的トラッキング技術を採用することでトラッカーを移動させな がらのトラッカーモードのスキャンが可能となりました。置き換え 03 にかかる工数が削減され、狭い範囲でのスキャンもより手軽にな 軽量かつコンパクトな設計 りました。 スキャンに必要なもの全てを1つのケースに内蔵しました。TE NOVAは フレームをカーボンファイバーで設計することで、安定したパフォーマン ワイドレンジスキャナーとしても スを発揮します。 使用可能 Freescan Trak NOVAに含まれるFreescan UE NOVAは、ワ 交換式バッテリー採用 イドレンジのハンディ3Dスキャナーとして使用可能です。超大型部 品や設備に対して、少ないマーカーで高速にスキャンが可能です。 Freescan Trak NOVAではTE NOVA、UE NOVAともに交換可能な バッテリーを採用しました。1日中のスキャンでもバッテリーを交換するこ とで、長時間の運用が可能です。 12 13

SHINING 3D Feature 自由自在なスキャンを実現、 より効率的な測定が可能に 02 ワイヤレス大型3Dスキャナー ワイヤレスモジュールを内蔵 Freescan Trak ProWはワイヤレスモジュールを採用することで、リア Freescan Trak ProWはメートルを超える大型対象物を高精度に測定 ルタイムにデータ転送可能となりました。スキャン中のトラッキング距離 するために作られた3Dスキャナーです。従来機に比べ大型化したスキャ や、スキャナーの温度などがトラッカーの画面に表示されます。 ン可能範囲とワイヤレス化により、より効率的なトラッカーシステムにな りました。容積精度はトラッカーから3.5mの範囲で0.046mm、7.2mの マーカーレスで高速スキャン 範囲で0.127mmと高い精度を誇り、フォトグラメトリー機能を使用する ことで0.046mm+0.012mm/mと様々な製品の検査で使用すること Freescan Trak ProWのスキャンスピードは最大5,500,000点/秒と ができます。 なり、トラッカーを動かさない場合はマーカー不要です。広いトラッキン グ範囲のため、動かさない場合でも多くのワークがスキャン可能です。 Feature 01 シリーズ最大の広いトラッキング範囲 Feature Freescan Trak ProWは最大で8.6mの広いトラッキング範囲を 持ち、206.7m³の広い視野範囲でスキャン可能です。 大きな対象物をスキャンする際に使用するトラッカーの置き換えを 03 ビデオフォトグラメトリー(VPG)搭載 最低限で作業することができます。 Freescan Trak ProWでは特許取得済みのコードターゲットレスのビ デオフォトグラメトリー技術(VPG)を使用可能です。キャリブレーション ロッドを使用し、大きな対象も効率的に高精度にスキャンが可能です。 Calibration Rod 3.5m 5m 6m 7.2m 8.6m 14 15 15.6m2 45m2 76m2 128m2 206m2

SHINING 3D Feature 検査計測、品質管理に 優れた処理能力を備える 02 単眼スキャン機能 (MSF) 固定式3Dスキャナー 2カメラを使用する通常のスキャンに加え、プロジェクターと1カメラのみ でスキャンする単眼スキャン機能を搭載しました。複雑な部品の角や接合 OptimScan Q12/Q9は、SHINING 3Dが提供する最新鋭の固定式 部などの奥まった部分をスキャンすることができ、より抜けの少ないデー タを取得することが可能です。 3Dスキャナーです。卓越したスキャン精度、高速なデータ取得、そして優 れた安定性を兼ね備え、工業製品の精密検査、リバースエンジニアリン 豊富な露光調整と高速スキャン グ、品質管理など、幅広い分野でその性能を発揮します。コンパクトな設 計でありながら、複雑な形状や微細なディテールも忠実に再現し、測定業 MSF off MSF on 内蔵デュアルチップ・コンピューティングモジュールにより、OptimScan 務の効率化と高精度化に貢献します。 Q12/Q9は高速な画像取得とデータ処理を実現します。1秒未満のワン ショットスピードで、1200万ポイントの点群を高精度に取得します。 ワークフローをさらに効率化するため、Q12/Q9は自動露光機能を含む 複数の露光モードを搭載しており、スキャン時間を大幅に短縮しながら、 さまざまな表面特性に対して最適なスキャン結果を提供します。 Feature Feature 01 信頼性と高性能 03 複数のスキャン場面で活用可能 OptimScan Q12は、4×12.3メガピクセルカメラ、Q9は4×9メガ OptimScan Q12/Q9はマニュアル、半自動、自働化の3つのスキャン ピクセルカメラを搭載し、物体表面の複雑かつ微細な形状を高精度に Manual モードで使用可能です。半自動モードでは、固定三脚と最大20kgの荷重 スキャンすることができます。強力なハードウェアモジュールと先進的 に対応するターンテーブルと組み合わせることで、1周ごとのスキャン なアルゴリズムを組み合わせることで、最大0.005mmという優れ を効率的に行うことができます。自働化を実施する際は協働ロボットと た精度を実現し、安定したスキャン結果を提供します。 統合し、精密で反復的な検査タスクを実行できます。 切り替え可能なデュアルスキャン範囲 Semi-automated 自動検査ソリューション OptimScan Q12/Q9は、2つのスキャン範囲をワンクリックで切 OptimScan Q12/Q9は3D検査システムとシームレスに統合でき、スキャ り替えられるため、レンズ交換やレンズ調整は必要ありません。 ンからレポート生成までの完全に自動化されたワークフローを実現します。 異なるレンジでスキャンしたデータをソフトウェア内でシームレス に統合できるため、効率とディテールの両方を確保できます。 Automated ワークフロー スキャンパス 自動 自動 自動 ラージレンジ：430×300mm スモールレンジ：160×110mm 設定 3Dスキャン データ分析 レポート生成 16 17

Feature 次世代の検査レベル・ 全自動デスクトップ3Dスキャナー 02 超精細ディテール AutoScan-Inspec2は、計測グレードの高精度3Dスキャンと高度な検 査ソリューションを融合した、デスクトップ型の全自動3D測定システムで 2×5MPの高解像度カメラを搭載。微細な構造から複雑な造形まで、鮮明 Ultra-Fine Details す。直感的なユーザーインターフェースとAIインテリジェント・スキャニ かつ精密3Dデータを確実に取得できます。 ングアルゴリズムを搭載し、新採用の3軸ターンテーブルにより、スムー ズかつ精密な「ワンクリック・フルオートスキャン」を実現しました。 リアルなフルカラースキャン 小型で複雑な部品の測定に特化したAutoScan-Inspec2は、0.01mm テクスチャモジュールにより、実物の色を忠実に再現。精密検査だけでな の高い再現性で、製品検査や品質管理はもちろん、リバースエンジニアリ く、デジタルアーカイブやモデリングのための高精度なテクスチャデータ ングやデジタルアーカイブまで、プロフェッショナル現場の多様なニーズ Full Color Scanning 作成を保証します。 に応えます。 Feature Feature 01 全自動・高効率 3軸ターンテーブルを搭載。ワンクリック操作で多角度からのハンズ 03 フリー・スキャンが可能です。自動キャリブレーションと直感的な操作 高度なソフトウェア連携 設計により、スキャン作業を大幅に効率化します。 専用ソフト「UltraScan」は、AI アルゴリズムによるインテリジェントな Advanced Software スキャンをサポート。SHINING 3D Inspect をはじめ、Geomagic 計測グレードの高精度 Control X / Design X、PolyWorks、EXModel といった主要ソフト との互換性も高く、検査から設計までのワークフローを最適化します。 0.01mmのスキャン精度を実現。複雑な形状の小型部品でも、一貫 性と信頼性の高いデータ取得が可能です。精密検査やリバースエン 軽量・コンパクト設計 ジニアリング、高精度製造に最適な高品質3Dデータを提供します。 Compact & Lightweight 本体重量はわずか5kg。省スペース設計のため、研究室や工場、オフィス など、場所を選ばず導入いただけます。 18 19

2つのスタイルで3Dスキャン ワイヤレスかつマーカーフリーの 広範囲に適したトラックモードと、 3Dスキャンシステム 小回りの利くスキャナー単体モード 広範囲はトラッキングモード、小さなオブジェクトにはスキャナーを取り外 ワイヤレストラッキング・3 Dスキャンシステム してハンドヘルドモードを使用することで小さなものでも細部までスキャ ンが可能です。トラッキングモードでは4mまでトラッキングでき、解像度 は0.05mmのデータを一つのデータに統合できます。 トラッキングモード ハンドヘルドモード 3つのレーザーモード 5MPテクスチャカメラ 19+19本クロスレーザー 高精細・フルカラー 大きな面積を素早くスキャン 高精細フルカラーテクスチャを取得可能。文化財、美術品、 特徴の少ない面でも、しっかり計測 研究、AR/VR、デジタルコンテンツ用途に。 7本パラレルレーザー 球状スキャナーに内蔵したターゲットマーカーと 微細部やシャープなエッジなど トラッカーが、スキャナーの動きをリアルタイム にトラッキング。大きく滑らかな面でも、対象物へ シングルレーザー のマーカー貼り付けは不要です。 奥まった箇所や深穴など ワイヤレスの自由度と、 柔軟に使える、 さらなる高効率化 ワイヤレスワークフロー Wi-Fi 6モジュールを搭載し、ワイヤレススキャンに対応。独立したLAN 多様な素材に 110,000ルクス対応 経由で接続し、起動時には自動的にペアリングします。最大15m³のトラッ 対応 屋外スキャン キングボリュームにより、広い範囲を自由に移動しながらスキャンでき、 最長5.5時間の カーボンファイバー データ取得や作業をより効率的に行えます。 バッテリー駆動 （炭素繊維）筐体 20 21

EinScan EinScan Libre 3種類の光源で、あらゆる対象物をスキャン オールインワン 多様なスキャンモードで、用途に合わせて使い分け 101本ブルーレーザー光源 レー ザ ー 3 D スキャナー EinScan Libreでは2種類の光源、3種類のスキャンモードを搭載。 101本のブルーレーザーでは小さな対象物を精密にスキャン。 ワイヤレス /マーカーレス /フルカラー 赤外線クロスレーザーでは大きな対象物を精度よくスキャン、赤外線 スパークルパターンでは広範囲をスピーディにスキャンします。 赤 外 レーザースキャンカメラ 赤外線 スパークル光源 線 ス キ 48MP テクスチャカメラ ャ ン カ メ ラ 赤外線 スキャン範囲 クロスレーザー光源 インジケーター Laser HDモード IR Rapidモード IR Adaptiveモード 高品質なテクスチャと 高精度スキャンデータ EinScan Libreではシリーズで初めて48MPのテクスチャカメ ラを搭載しました。Laser HDモードとIR Rapidモードではフ ルカラーでスキャンでき、デジタルアーカイブやメンテナンス などのアプリケーションで、高精度なデータをフルカラーで活 用できます。 ▶容積精度 0.04mm+0.06mm/m 実物 EinScan Libre スキャンデータ EinScan Libreは高性能プロセッサ(Nvidia Jetson Orin NXプロセッサ)と 5.5インチのOLEDタッチスクリーンを内蔵しており、 高性能なPCを用意する必要なく、スキャンからメッシュ化までの全てのプロセスが可能です。 101本のブルーレーザーと、2種類の赤外線光源を搭載しており リバースエンジニアリング、メンテナンス、測定など多様なアプリケーションに対応します。 Software ExScan Libre スキャンデータをソフトウェアに移すことで、複数のスキャンデー 世界初 ブルーレーザーで タの位置合わせや解像度の違うデータを一つのデータとして書 マーカーレス/テクスチャ位置合わせを実現 き出すことも可能です。スキャンしたデータのメッシュ化を本体 ではなくPCソフトウェアで行うこともできるため現場でのワーク 4,800万画素のテクスチャカメラを搭載しており、 フローを簡潔にすることもできます。 黒色や反射する対象物に対してもテクスチャスキャンを実現しました。 テクスチャと対象の特徴形状のハイブリッド位置合わせも可能です。 22 23

Sof tware ユニバーサルプラットフォーム3D計測ソフトウェア ソリッド対応リバースモデラ スキャンデータから 設計用CADデータを高速リバース SHINING3D FreeScanシリーズ ＋ Geomagic® Design X™ は、3Dスキャナーで得られたポリゴンデータ PolyWorks Inspector™ Standard バンドル （点群）から、寸法の定義や編集を行いCADデータを作成することができ る唯一のリバースエンジニアリング用3Dモデリングソフトウェアです。 PolyWorks Inspector™ Premium バンドル 汎用的なCADソフトウェアと互換性のあるフィーチャーベースのソリット モデルを作成することができます。 お使いのCAD環境に適応 プロジェクトの要求に応える数々の機能 SOLIDWORKS®、Siemens NX®、Autodesk Inventor®、PTC Creo®などのよく 広範なツールセットは、信頼のCAD機能、業界最高峰のスキャンデータ処理機能な Software 3D Scanner 知られたCADソフトウェアに直接データ転送します。このLive Transfer機能は、作 ど、様々なプロジェクトに適用するために必要な能力を備えています。数十億点も 成したモデルの形状情報だけではなく、フィーチャー履歴やパラメーターなどの設計 のスキャン点群を処理し、メッシュ化などの必要なく直接点群からCADモデルの作 情報を転送し、CADで最初からモデリングしたかのような環境で作業ができます。 成が行える機能もあります。 CADソフトウェアと同じ手順 強力かつ柔軟に CAD経験者ならすぐに使い始めることが可能です。洗練されたユーザインタ ソリッドモデリング、先進のサーフェス変換、メッシュ編集および点群処理が一つの フェースは今まで以上に使いやすく、早く正確にモデルを作り上げることができる プラットフォーム上で統合された唯一のソフトウェアです。構築された3Dモデルは ようにできています。 製造にそのまま利用することができます。 FreeScan UE Pro2 スキャンソフトとのシームレス統合された リバースツール FreeScan Trio FreeScan Combo Series EX Model Proは、SHINING3D純正のリバースエンジニアリングソフ トウェアです。3Dスキャンに使用するソフトウェアとシームレスな連携 が可能で、スムーズなワークフローを実現します。 FreeScanシリーズの性能を引き出し、品質を管理する3D計測ソリューション ワンクリックでリバース編集へ プリミティブの抽出 フリーフォームモデリング＆ 自動サーフェイス ハイブリッドモデリング SHINING3Dの3Dスキャナーをお メッシュデータに含まれる平面、円 有機的で複雑な曲面も、指定した ソリッドベースモデリングと、サー 使いなら、スキャンソフトウェアで 柱、円錐、球などのプリミティブ形状 パッチ数に分割するクワッドサーフェ フェスモデル、プリミティブの組み合 メッシュをクリーニングした後にワ を抽出し、基準線や座標点を設定す ス機能によって、自動的にサーフェス わせで、スキャンデータを高い自由 ンクリックでリバース編集が開始で ることができます。サーフェスの構 を構築することができます。メッシュ 度でリバースモデリングすることが きます。 築前に、ワールド座標系への位置合 に対して制御点をスナップする機能 可能です。 わせする際にも使用できます。 で、簡易的なリバースを補助します。 拘束が可能な2Dスケッチ 3Dスケッチ&フィルサーフェイス PolyWorks|Inspector™は、ポータブル測定機やCNC CMMを使用して部品の寸法を FreeScanシリーズをPolyWorks|Inspector™のパッケージとともに使用する事で、 管理し、測定支援を行うことで、製品の品質を管理するユニバーサル3D寸法解析および 寸法の取得、CADモデルや他の3Dスキャンモデルとの比較、計測結果データの可視化、 寸法記入および拘束ツールを使用すれば、他のCADソフトと同様に正確なスケッチを 対象となるメッシュに沿う形で直接自由曲線を描き、メッシュの表面に沿ったサー 品質管理ソフトウェアソリューションです。 レポーティングまで、品質管理、生産管理におけるあらゆる測定と検査に関連する作業を、 作成できます。インタラクティブに操作できるカット機能により、2Dスケッチとして参 フェスを生成するフィルサーフェス機能を搭載しています。また、単一または複数の FreeScanのようなハンディ3Dスキャナー、固定式の3Dスキャナーやスキャニングやプ ユーザーに最適なかたちで支援します。 照すべきポイントを簡単に抽出できます。スケッチの作成時も、ワールドまたは既存の 3Dスケッチを用いてそれぞれの要素からサーフェスを構築することも可能です。 ローブを装備したアーム、門形/ガントリー型CMM、キャリパーやマイクロメーターなどの PolyWorks|Inspector™ Standard/Premiumのいずれも、FreeScanシリーズのメ CAD平面と連携したり、位置合わせされた曲線との交差点を抽出、作成が可能です。 様々な三次元測定ハードウェアと連携するユニバーサル・デジタルハブとして機能します。 トロジー3Dスキャナーとともにバンドルパッケージで購入して頂くことができます。 24 25

Sof tware 高精度3D検査モジュール 品質管理を「速く・正確に・自動化」する3D検査ソリューション 測定結果をより素早く使いやすく スキャンから検査、レポートまでを一気通貫に SHINING 3D Inspectは、PTB（ドイツ計量研究所）認証を取得した高精 度3D検査ソフトウェアです。Shining3D社製の3Dスキャナーと連携し て、スキャンデータの比較や寸法測定、レポート作成を実現します。現場 検査でも使える直感的な操作性と優れたアルゴリズムを備え、品質の高 いデータをより素早く提供します。 SHINING 3D Inspect 3D Inspection Module PTB認証を取得 GD&T（幾何公差）検査機能 計測精度に関する認証を受けたアルゴリズムで産業用途 円筒度、位置度、平面度などの代表的な幾何考査ツールを の高精度検査に対応します。 搭載。複雑な部品を素早く検査します。 スキャンから検査の統合ワークフロー オンデバイス測定 機能を搭載したデバイス上では、ワンタップで検査テンプ 3Dスキャナーメーカーによる自社ソフトとして、一貫した レートを実行可能。デバイス上でレポートの書き出しまで ワークフローを実現。効率的に測定が可能です。 実現します。 3D比較 自動検査機能 スキャンデータとCADデータを使用し、比較検査を実施 複数のスキャンデータや、大量のワークの検査にも対応。 可能。位置合わせツールも豊富に搭載し、3D/2D比較に スキャンデータを取り込んで自動的に測定・レポートの書 対応。 き出しまで可能です。 現場で使える実践的な機能をコンパクトに実装 多様な整列ツール 多形式のデータ取り込み 複数のアライメントツールを用意。 点群・メッシュなど各種スキャンデータ形式の Deviation 0.095 Deviation 0.143 取り込みあが可能。 2D&3D比較 特徴形状の抽出 断面の比較や、3Dでの 円筒や面、穴などの抽出機能で Measured Value 1009.983 カラーマップ比較が可能。 CADデータのないデータでも測定が可能。 Deviation - 0.017 2D寸法測定 断面解析ツール 2D平面での寸法測定機能を搭載。 任意断面での詳細解析が可能。 豊富な測定ツール カスタムレポート 寸法・角度・バーチャルノギスなど 用途に合わせた内容・レイアウトを 測定ツールを多種内包。 カスタマイズしたレポートを生成。 26 27

製品仕様 Produc t Speci f ica t ions 機種名 FreeScan Tr io 機種名 FreeScan Combo Ser ies 光源 26本レーザー 1本レーザー 7本レーザー 98本レーザー 光源 26、50本(Combo+) 1本レーザー 7本レーザー VCSELレーザー （赤外線） 精度 0.02mm 精度 0.02mm 0.05mm 容積精度 0.02+0.03mm/m 容積精度 0.02+0.033mm/m 0.05+0.1mm/m 容積精度（VPG） 0.02+0.015mm/m 容積精度（VPG） スキャンスピード（最大） 3,010,000点/秒 スキャンスピード（最大） 1,860,000点/秒(Combo)、3,600,000点/秒(Combo+) 2,250,000点/秒 シングルスキャン範囲（最大） 650×580mm シングルスキャン範囲（最大） 520×510mm 600×600mm 焦点距離 300mm 200mm 300mm 焦点距離 300mm 200mm 300mm 被写界深度 360mm 被写界深度 360mm 1240mm 解像度 0.01-3mm 解像度 0.05-10mm 0.1-3mm 製品寸法 331×120×76mm 製品寸法 193×63×53mm 製品重量（バッテリー含まず） 985g 製品重量（バッテリー含まず） 620g レーザークラス クラス2 レーザークラス クラス2 接続インターフェース USB3.0 接続インターフェース USB3.0 出力形式 stl / obj / ply / asc / 3MF / P3 出力形式 stl / obj / ply / asc / 3MF / P3 動作温度範囲 0～40℃ 動作温度範囲 -20～40℃ 動作湿度範囲 10～90% 動作湿度範囲 10～90% 認証 CE / FCC / ROHS / WEEE / KC / FDA / UKCA / IP50 / TiSAX 認証 CE / FCC / ROHS / WEEE / KC / FDA / UKCA / IP50 / TiSAX 精度認証 VDI/VDE2634 Part3 (ISO 17025認定施設にて実施) 精度認証 VDI/VDE2634 Part3(ISO 17025認定施設にて実施) OS：Windows10 Pro(64bit)/Windows 11 Pro(64bit)、CPU：Intel Core i7-13700H 以上、 OS:Windows10 Pro(64bit)/Windows 11 Pro(64bit)、 推奨PCスペック GPU：Nvidia GeForce RTX 4060 8GB以上、RAM：DDR5 dual channnel 64GB以上、インターフェース：USB3.0 推奨PCスペック CPU：Intel Core i7-13650HX 2.6GHz 以上、GPU：Nvidia GeForce RTX 4060 8GB以上、 RAM：DDR5 dual channnel 64GB以上、インターフェース：USB3.0 電源 12V、5.0A 電源 12V、5.0A ※ISO 17025取得ラボにてVDI/VDE 2634 Part 3規格に基づく 機種名 FreeScan UE Pro2 機種名 FreeScan Omni Ser ies 光源 50本レーザー 1本レーザー 7本レーザー 光源 93本レーザー 1本レーザー 25本レーザー VCSELレーザー 0.02mm 精度 精度 0.02mm 容積精度 0.02+0.03mm/m 容積精度 0.02+0.03mm/m 容積精度（VPG） 0.02+0.015mm/m 容積精度（VPG） 0.02+0.015mm/m スキャンスピード（最大） 7,619,000点/秒 スキャンスピード（最大） 3,460,000点/秒 シングルスキャン範囲（最大） 580×650mm 1205×1104mm シングルスキャン範囲（最大） 600×550mm ハードウェア仕様 処理プロセッサ内蔵（メモリ32GB）、FPGA、1TB SSD 焦点距離 300mm 200mm 測定モジュール 内蔵 被写界深度 360mm PC接続 無線・有線対応可能 解像度 0.01-10mm データ出力 stl /asc / 3mf / p3 認証 CE / FCC / ROHS / WEEE / KC / FDA / UKCA / IP50 /TELEC / TiSAX 製品寸法 305.8×118.9×100.8mm 精度認証 VDI / VDE2634 Part3（ISO 17025認定施設にて実施） 製品重量（バッテリー含まず） 0.95kg ※全てのモデルにおいて、Intel製CPU,NVIDIA GeForce以外のグラフィックボードでの動作は保証致しかねます。 レーザークラス クラス2 接続インターフェース Wi-Fi6 / GigE / USB3.0 出力形式 stl / obj / ply / asc / 3MF / P3 動作温度範囲 -20～40℃ 動作湿度範囲 10～90% 認証 CE / FCC / ROHS / WEEE / KC / FDA / UKCA / IP50 /TELEC / TiSAX 精度認証 VDI/VDE2634 Part3 (ISO 17025認定施設にて実施) OS：Windows 11 Pro(64bit)、CPU：Intel Core i7-13700H 以上、 推奨PCスペック GPU：Nvidia GeForce RTX 4060 8GB以上、RAM：DDR5 dual channnel 64GB以上、インターフェース：USB3.0 電源 24V、3.75A 28 29

製品仕様 Produc t Speci f ica t ions 機種名 FreeScan Trak NOVA FreeScan UE NOVA 機種名 Autoscan Inspec2 光源 50本レーザー 1本レーザー 7本レーザー 50本レーザー 光源 青色LED 精度 0.02mm(マーカー使用時) / 0.025mm(トラッカー使用時) 0.072mm 精度 0.01mm シングルスキャン範囲 140 × 90 × 80mm 容積精度 0.062mm(12m3：トラッカーから3.5m範囲) 位置合わせ方式 特徴 / マーカー 容積精度（VPG） 0.046mm+0.012mm/m 0.072mm+0.012mm/m 回転軸 3軸 スキャンスピード（最大） 6,140,000点/秒 4,600,000点/秒 データ出力 STL / OBJ / PLY シングルスキャン範囲（最大） 550×600mm 2610×2170mm カメラ解像度 2 × 5MP 焦点距離 300mm 1200mm カラースキャン 可能 被写界深度 TE NOVA：380mm(170-550mm)、UE NOVA：2700mm(800-3500mm) 2300mm(300-2600mm) 認証 CE / FCC / ROHS / WEEE / KC 解像度 0.01-10mm 0.5-10mm PC推奨スペック 対応OS：Windows10（64bit)以上 / GPU：NVIDIA GTX3060（VRAM 6GB以上） / CPU： i7-13700H以上 / 製品寸法 TE NOVA：239×191×232mm / UE NOVA：580×119×87mm メモリ：32GB以上 / USB3.0以上のポート 製品重量（バッテリー含まず） TE NOVA：1.22kg / UE NOVA：1.56kg レーザークラス クラス2 機種名 EinScan Trak 接続インターフェース Wi-Fi6 / GigE / USB3.0 出力形式 stl / obj / ply / asc / 3MF / P3 機器モード トラッキングモード ハンドヘルドモード 動作温度範囲 -10～40℃ 光源 ブルーレーザー 動作湿度範囲 10～90% スキャンモード 19 + 19本 クロスブルーレーザー 7本パラレルブルーレーザー　シングルブルーレーザー 認証 CE / FCC / ROHS / WEEE / KC / FDA / UKCA / IP50 / TELEC / TiSAX 精度認証 VDI/VDE2634 Part3 (ISO 17025認定施設にて実施) 解像度 0.05 ～ 10 mm OS：Windows10 Pro(64bit)/Windows 11 Pro(64bit)、 スキャンスピード 2,900,000 点/秒 推奨PCスペック CPU：Intel Core i7-13650HX 2.6GHz以上、GPU：Nvidia GeForce RTX 4060 8GB以上、 トラッキング距離 : 800-4000mm 200-580mm RAM：64GB以上、インターフェース：USB3.0、Gigabit LAN スキャン時の距離 スキャン距離 : 2000mm スキャン距離 : クロス/シングルライン : 300mm　パラレルライン : 200mm 電源 バッテリー駆動1個あたり　TE NOVA：1時間 / UE NOVA：1.5時間 最大スキャン範囲 4796mm × 4174mm × 4000mm 375mm × 278mm × 300mm 位置合わせ トラッキング位置合わせ/グローバルマーカー マーカー/グローバルマーカー/形状位置合わせ 機種名 カメラ解像度 トラッキングカメラ : 5MP ×2 スキャンカメラ : 2MP×2　テクスチャカメラ : 5MP×1 FreeScan Trak ProW 出力フォーマット STL、OBJ、PLY、3MF、ASC 光源 50本レーザー 1本レーザー 7本レーザー レーザークラス Class 2 精度 0.023mm(トラッカー使用時) 推奨温度 環境温度 : -10℃～40℃ 15.5m3(トラッカーから3.5m範囲)：0.046mm / 45m3(トラッカーから5m範囲)：0.063mm 容積精度 76m3(トラッカーから6m範囲)：0.088mm / 128m3(トラッカーから7.2m範囲)：0.127mm / 認証 CE, FCC, ROHS, WEEE, FDA, SRRC, IP50 206.7m3(トラッカーから8.6m範囲)：0.146mm OS : Win11,(64-bit); 容積精度（VPG） 0.046mm+0.012mm/m 要求PCスペック（最小要件） グラフィックス : NVIDIA GeForce RTX 3060 Laptop GPU VRAM : 6 GB以上　RAM : 32 GB以上のデュアルチャネルDDR5　USB 3.0ポート　LANポート スキャンスピード（最大） 5,500,000点/秒 プロセッサ : 13th Gen Intel®Core™ i7-13700H以上/AMD Ryzen7 7735H以上 シングルスキャン範囲（最大） 650×580mm 電源 5.5時間の連続使用に対応 3.5時間の連続使用に対応 焦点距離 300mm (トラッカー : 5400mAhバッテリー×2)(スキャナー : 5400mAhバッテリー×2) (5400mAhバッテリー×1) 被写界深度 400mm インターフェース USB type-Cポート 解像度 0.01-10mm 本体サイズ トラッカー : 462 × 68 × 54mm スキャナー : 199 × 193 × 172mm 244 × 186 × 238mm 製品寸法 FreeTrak W：1030×200×136mm / TE25W：281×283×290mm 本体重量 1.07kg（トラッカー） 1.38kg 0.48kg(スキャナー本体のみ) 製品重量（バッテリー含まず） FreeTrak W：8.2kg / TE25W：1.47kg レーザークラス クラス2 接続インターフェース Wi-Fi6 / GigE / USB3.0 機種名 EinScan Libre 出力形式 stl / obj / ply / asc / 3MF / P3 スキャンモード IR Rapidモード IR Adaptiveモード Laser HDモード 動作温度範囲 -10～40℃ 光源 赤外線VCSEL 19本の赤外線クロスレーザー 101本のブルーレーザー 動作湿度範囲 10～90% スキャンスピード 2,700,000点/秒 1,900,000点/秒 4,500,000点/秒 認証 CE / FCC / ROHS / WEEE / KC / FDA / UKCA / IP50 / TELEC / TiSAX 被写界深度 500mm-1500mm 500mm-1200mm 200mm-500mm 精度認証 VDI/VDE2634 Part3 (ISO 17025認定施設にて実施) ポイント間隔 0.5mm-10mm 0.05mm-10mm OS：Windows10 Pro(64bit)/Windows 11 Pro(64bit)、 推奨PCスペック CPU：Intel Core i7-13700H 以上、GPU：Nvidia GeForce RTX 4060 8GB以上、 シングルスキャン範囲 370*470mm-983*979mm 370*470mm-779*835mm 165*200mm-382*450mm RAM：DDR5 dual channnel 64GB以上、インターフェース：USB3.0、Gigabit LAN 容積精度 0.04mm+0.06mm/m 電源 バッテリー駆動　TE25W：USB-C PDモバイルバッテリー / FreeTrak W：Vマウント レーザークラス クラス2 3Dカメラ解像度 5MP 機種名 OptimScan Q12 OptimScan Q9 テクスチャカメラ解像度 48MP マーカー位置合わせ マーカー位置合わせ 光源 青色LED グローバルマーカー グローバルマーカー 位置合わせ方式 特徴位置合わせ マーカー位置合わせ ラージレンジ スモールレンジ ラージレンジ スモールレンジ テクスチャ位置合わせ グローバルマーカー 特徴位置合わせ シングルスキャン範囲 テクスチャ位置合わせ 430×300mm 160×110mm 430×300mm 160×110mm ハイブリッド ハイブリッド 精度 0.015mm 0.005mm 0.015mm 0.005mm テクスチャスキャン 可能 なし 可能 焦点距離 590mm 210mm 590mm 210mm 屋外での使用 アウトドアモードを使用することで可能 被写界深度 300mm 60mm 300mm 60mm 黒/反射を有する対象 △ ◯ ◎ 解像度 0.1mm 0.04mm 0.11mm 0.05mm データ出力 stl / obj / ply / 3mf / asc / las カメラ画素 12.3MP×4 9MP×4 プロセッサ：NVIDIA Jetson Orin NX 8-Core Arm Cortex A78AE Ampere GPU 製品寸法 366×162×132mm with 1024 CUDA cores、100TOPS 製品重量 3.5kg 内蔵SSD：1TB ハードウェア仕様 ディスプレイ：5.5インチHD OLED タッチスクリーン 認証 CE / FCC / ROHS / WEEE / KC / FDA / UKCA / IP50 / TELEC / TiSAX インターフェース：Wi-Fi6 / USB-C / USB3.0 / Gigabit Ethernet 精度認証 VDl/VDE2634 Part2 (ISO 17025認定施設にて実施) 電源：バッテリー2個付属（駆動時間約3時間）/ USB-Cでの直接給電可能 / 100W PD3.0高速充電アダプター付属 本体重量：1.8kg（バッテリーを含む） / 1.6kg（バッテリー除く） / 本体寸法：162×182×266mm ソフトウェア推奨 対応OS：Windows10/11,64bit / CPU：Intel i7-11700以上 / PCスペック GPU：NVIDIA GTX 1070以上 / VRAM：6GB以上 / RAM：32GB以上 ※全てのモデルにおいて、Intel製CPU,NVIDIA GeForce以外のグラフィックボードでの動作は保証致しかねます。 30 31

【日本3Dプリンター株式会社】 【SHINING 3D】 https://3dprinter.co.jp https://shining3d-inds.jp/ 日本3Dプリンター株式会社　SHINING3D 日本正規代理店 本 社 〒104-0053 東京都中央区晴海４丁目７-４ CROSS DOCK HARUMI 1階 T E L 03-3520-8928（ご購入、企業に関するお問い合わせ) FAX 03-6800-7771 MAIL info@3dprinter.co.jp 西日本事業所 〒541-0047 大阪府大阪市中央区淡路町3-2-10 ステラ淀屋橋8F T E L 06-6755-8897（ご購入、企業に関するお問い合わせ)
