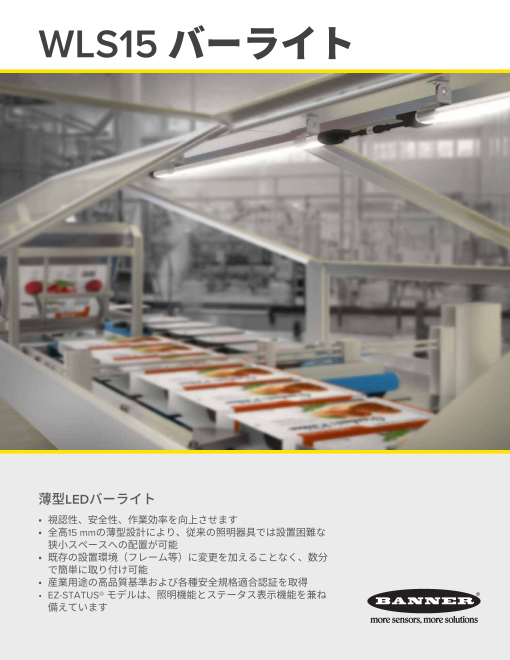

WLS15 LEDバーライト

WLS15 バーライト 薄型LEDバーライト • 視認性、安全性、作業効率を向上させます • 全高15 mmの薄型設計により、従来の照明器具では設置困難な 狭小スペースへの配置が可能 • 既存の設置環境（フレーム等）に変更を加えることなく、数分 で簡単に取®り付け可能 • 産業用途の高品質基準および各種安全規格適合認証を取得 • EZ-STATUS® モデルは、照明機能とステータス表示機能を兼ね 備えています

Profess産io業na用l, 途Lo向wけ-P薄ro型filLeE LDE照D 明Lig — 必要な場所を的確に照らします 写真は標準モデルの実物大 （全長220 mm） 高耐衝撃性ポリカーボ ネート製プロテクトカ 標準照度および高照度照明仕様 拡散ウィンドウ構造により • 棚下部、扉内部、パーツ保管棚上方、制御盤/キャビネット 作業面における光のムラや 内部を適切に照らすことで、作業者の作業効率を改善します • デイジーチェーン（連結）接続対応モデルにより、1ヶ所の 電源供給ラインで配線構築が可能 • 簡単な取り付けオプションにより迅速かつ容易にセッ トアッ プでき、設置時間を短縮します • 本体を取り外して手元を照らすライトとしても活用可能で、 トラブル発生時の復旧作業にも活躍します • 堅牢な産業用構造により、破損や製品への異物混入のリスク を低減します • 定格寿命50,000時間のL70 LEDにより長寿命を実現し、メン 標準モデルは1台で12/24 VDCで テナンスの手間を最小限に抑えます の動作に対応。高輝度モデルは 24 VDC仕様 標準：350 lm / ft（0.3 m） 高輝度：750 lm / ft（0.3 m） WLS15Hは標準モデル と比較して、より多く 直付け対応で素早く のLEDを搭載し、拡散 簡単に取付可能 率を低く抑えたウィン ドウを採用しています www.bannerengineering.com | 1-888-373-6767

Professional, Low-Profile LED Lig — 必要な場所を的確に照らします あらゆる設置スペース に対応する全高15.5 mm の薄型設計（写真は実 際の高さを示していま す） EZ-STATUS® 搭載2色発光モデル • 1台で2色の発光に対応したモデルをラインナップ • 手元を照らす白色照明と、状態を知らせるカラー表示の 機能を1台に集約 • 2つの発光色による装置ステータス表示に対応 • 感光材料・感光プロセス向けにアンバー光LEDモデルを ラインナップ • 耐環境性に優れた薄型・高保護構造（IP66/IP67保護等級） の産業用ハウジング 照明 + 表示 • EZ-STATUS®は、1台の機器で照明機能と複数の表示機能を 兼ね備えています 高いシール性能を • 装置の状態変化をひと目で把握でき、素早い現場対応が可 実現する一体成形 能になります エンドキャップ • 人間工学に基づいた設計で無駄な動きをカットし、作業者 の負担を軽減します • 重大なミスや作業事故のリスクを軽減し、無駄な損失やコ スト削減に貢献します 放熱性能と製品寿 命延伸を実現する 内部アルミ構造

標準照度モデル シリーズ 連結仕様 色 長さ(mm) ウィンドウ 材質・構造 接続方式 WLS15 X DW 0360 D S C2 C = 連結対応 DW = 昼白色 0220 0640 D = 拡散 S = 密閉型 C2 = 2 m ケーブル引き出し X = 連結非対応 WW = 電球色 0360 0920 （IP66、 QP = 150 mm ケーブル引き出し 0500 1200 IP67） QDコネクタ QS = 150 mm ケーブル引き出し Deutsch DTMコネクタ 2色発光モデル QDまたはDeutsch DTMコネクタ付モデルには、 対応する接続コードセットが必要です シリーズ 連結仕様 色 1 色 2 長さ(mm) ウィンドウ 材質・構造 接続方式 WLS15 X W R 0360 D S C2 C = 連結対応 W =昼白色 R = 赤 0220 0640 D = 拡散 S = 密閉型 C2 = 2 m ケーブル引き出し X = 連結非対応 B = 青 Y = 黄 0360 0920 （IP66、 QP = 150 mm ケーブル引き出し G = 緑 A = 橙 0500 1200 IP67） QDコネクタ QDまたはDeutsch DTMコネクタ付モデルには、 高輝度モデル 対応する接続コードセットが必要です シリーズ 連結仕様 色 長さ(mm) ウィンドウ 材質・構造 電圧 接続方式 WLS15H C DW 0360 D S 24 C2 C = 連結対応 DW = 昼白色 0360 0920 L = 弱拡散 S = 密閉型 24 = 24 V DC C2 = 2 m ケーブル引き出し X = 連結非対応 WW = 電球色 0640 1200 （IEC IP6 6、 QP = 150 mm ケーブル引き出し 　IEC IP67） QDコネクタ QDまたはDeutsch DTMコネクタ付モデルには、 対応する接続コードセットが必要です 仕様 アクセサリ 30.6 mm 15.5 mm LMBWLS15-150S LMBWLS15 Type C Type I 長さ（上記型式選定表に 　　　記載の長さ一覧を参照） Type G Type A LMBWLS15MAG LMBWLS15TF（テープ） PSW-24-1 電源（アダプタ付属） 4ピン 4ピン M12 コネクタ MQDC-406 両端M12 QDコネクタコードセット MQDEC-403SS 掲載されているのはス 2 m (6.5') ストレート/ストレートモ 0.91 m (3') トレートコネクタモデ MQDC-415 デルを掲載しています。ス MQDEC-412SS ルです。L形コネクタの 5 m (15') 電源 標準および2色発光：定格 トレート/L形モデルの場合 3 m (12') 12 VDC または 24 VDC 場合は、型番の末尾に MQDC-430 高輝度：24 VDC は、SSをRSに変更してく MQDEC-430SS RAを追加してください 9 m (30') ださい 9 m (30') 動作温度 動作温度：- 40 ～ + 60 ℃ （例：MQDC-406RA） （例：MQDEC-403RS） 保管温度：- 40 ～ + 70 ℃ 2ピン 2ピン Deutsch DTMC-206 ストレート/ストレート 材質・構造 ハウジング：ポリカーボ ネート エンドキャップ：ポリアミド 単色発光モデル用片側 2 m (6') Deutsch DTMEC-2005 ストレートコネクタ付 DTMC-215 両端ストレートコネクタ付 0.16 m (0.5') 保護等級 IEC IP66 / IEC IP67準拠 コードセット 5 m (15') コードセット DTMEC-206 （環境耐性） UL 2108適合（水気・湿気のある場所での使用に対応） DTMC-230 2 m (6') 認証 9 m (30') DTMEC-230 D 9 m (30') E476617 Banner Engineering Corp. 9714 10th Avenue North • Minneapolis, MN 55441 • 1-888-373-6767 • www.bannerengineering.com © 2022 Banner Engineering Corp. Minneapolis, MN USA PN 172050 rev. D
