従来のブロック型から大幅な軽量化・小型化を実現。IP67/IP68の堅牢ハウジングで導入コストを削減します。
装置の多機能化に伴い、制御盤内のスペース不足は多くの設計エンジニアが直面する課題です。さらに、現場に点在するセンサをIO-Link化する際、大型のIO-Linkマスタは設置場所に制約が生じます。
Bannerの「DXMR90 IO-Linkマスタ」は、従来のブロック型製品に比べ、大幅な省スペース化と軽量化を可能にする4ポートのプログラマブルIO-Linkマスタです。
【省スペース設計とコスト削減の特長】
・超小型・軽量設計
わずか122 mm × 64 mm × 16 mmの超コンパクトなハウジングを採用しています。狭いスペースや可動部付近にも無理なく設置できます。
・制御盤レスでの設置
優れた堅牢性を誇るIP65, IP67, NEMA 1, UL Type 1ハウジングの採用により、制御盤なしでの設置が可能となり、導入コストと手間を大幅に削減できます。
・配線の簡略化
M12コネクタによる直接接続を採用し、配線作業を劇的に簡略化します。全ポート間での電源共有に対応しており、電源供給の構成もシンプルになります。
限られたスペースを有効活用し、洗練された装置設計とコストダウンを実現するIO-Linkマスタの全貌を、ぜひ本カタログにてご確認ください。
このカタログについて
| ドキュメント名 | DXMR90 IO-Linkマスタ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 780.7Kb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

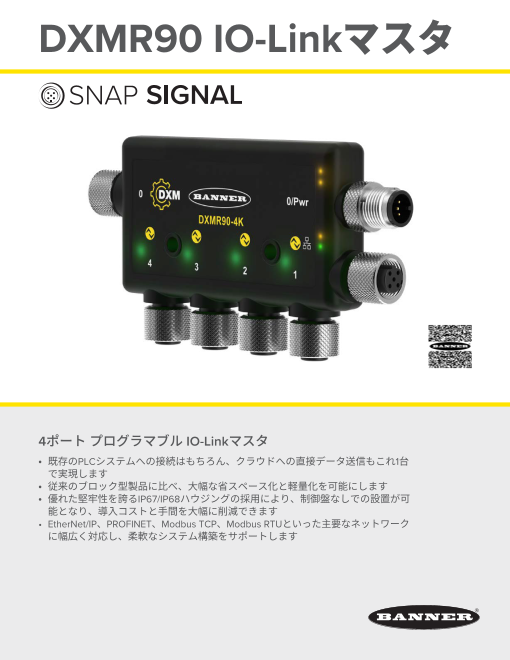

Page1
DXMR90 IO-Linkマスタ
4ポート プログラマブル IO-Linkマスタ
• 既存のPLCシステムへの接続はもちろん、クラウドへの直接データ送信もこれ1台
で実現します
• 従来のブロック型製品に比べ、大幅な省スペース化と軽量化を可能にします
• 優れた堅牢性を誇るIP67/IP68ハウジングの採用により、制御盤なしでの設置が可
能となり、導入コストと手間を大幅に削減できます
• EtherNet/IP、PROFINET、Modbus TCP、Modbus RTUといった主要なネットワーク
に幅広く対応し、柔軟なシステム構築をサポートします
Page2
DXMR90 IO-Linkマスタ
電源／設定可能Modbusポート
• 全ポート間での電源共有に対応
• Modbusポートはマスタ／スレーブ
設定可能Modbusマスタポート の選択・設定が可能
イーサネット接続
• 頑丈な産業グレードのコネクタ
接続部
• M12（ソケット）ポート × 5
• M12（プラグ）ポート × 1
• M12（ソケット） Dコード イーサネットポート × 1
4ポート IO-Linkポート
• ほぼすべてのIO-Linkデバイスの
モニタリングおよび制御に対応
型式 イーサネット接続 IO-Linkマスタ接続部 その他接続部
DXMR90-4K M12 Dコード IO-Link用 M12コネクタ（ソケット）× 4 入力電源用 M12（プラグ、Port 0） × 1
イーサネットコネクタ
（ソケット） x 1
仕様
電源 18 ～ 30 VDC
122 mm
保護等級（環境耐性） 屋内仕様のみ
IP65, IP67, NEMA 1, UL Type 1
動作温度 -40°C ～ +70°C
最大90 % RH（+70 ℃時、結露なきこと）
64 mm
保管温度 -40 °C ～ +80 °C
16 mm 接続方式 一体型5ピン M12（ソケット）コネクタ（QD) × 5
一体型4ピン M12（プラグ）コネクタ（QD) × 1
一体型5ピン M12（ソケット）Dコードコネクタ（QD) × 1
アクセサリ
4ピン M12 Dコード - RJ45 4ピン M12両端コネクタ付 5ピン M12片側コネクタ付
シールド付イーサネット* コードセット コードセット
STP-M12D-406 MQDEC-406SS MQDC1-506
1.83 m (6') 1.83 m (6') 2 m (6.5')
STP-M12D-415 MQDEC-412SS MQDC1-515
4.57 m (15') 3.66 m (12') 5 m (16.4')
SMBR90S STP-M12D-430 MQDEC-430SS MQDC1-530
取付ブラケット 9.14 m (30') 9.14 m (30') 9 m (29.5')
*製品購入時に2 mコードセット(1本)が同梱されています
