IO-Linkソリューション

ソリュ ーション

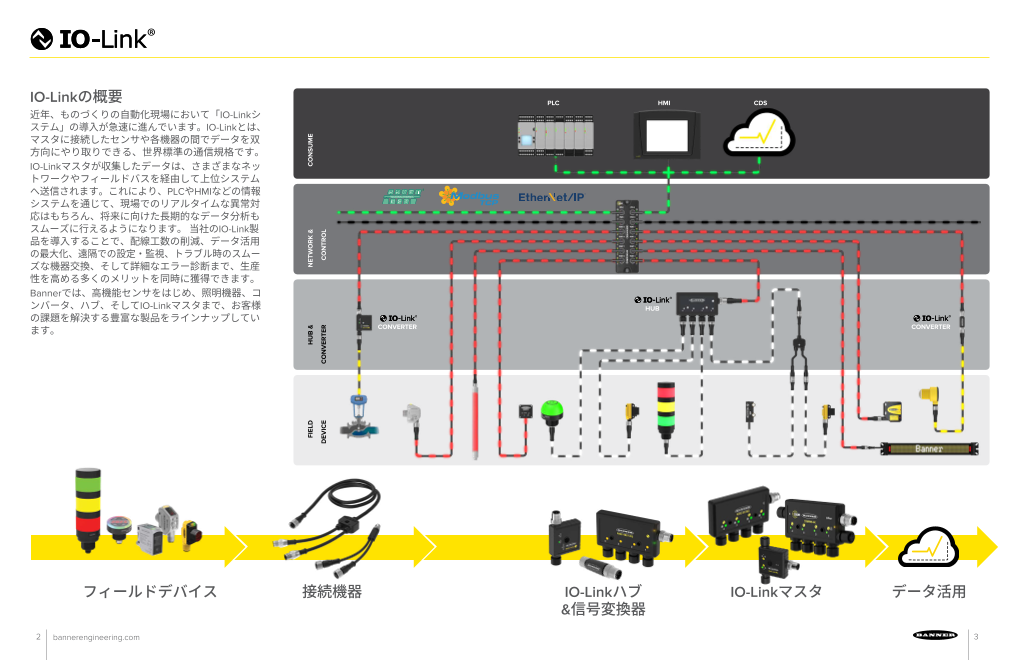

IO-Linkの概要 PLC HMI CDS 近年、ものづくりの自動化現場において「IO-Linkシ ステム」の導入が急速に進んでいます。IO-Linkとは、 マスタに接続したセンサや各機器の間でデータを双 方向にやり取りできる、世界標準の通信規格です。 IO-Linkマスタが収集したデータは、さまざまなネッ トワークやフィールドバスを経由して上位システム へ送信されます。これにより、PLCやHMIなどの情報 システムを通じて、現場でのリアルタイムな異常対 応はもちろん、将来に向けた長期的なデータ分析も スムーズに行えるようになります。 当社のIO-Link製 品を導入することで、配線工数の削減、データ活用 の最大化、遠隔での設定・監視、トラブル時のスムー ズな機器交換、そして詳細なエラー診断まで、生産 性を高める多くのメリットを同時に獲得できます。 Bannerでは、高機能センサをはじめ、照明機器、コ ンバータ、ハブ、そしてIO-Linkマスタまで、お客様 HUB の課題を解決する豊富な製品をラインナップしてい ます。 CONVERTER CONVERTER フィールドデバイス 接続機器 IO-Linkハブ IO-Linkマスタ データ活用 &信号変換器 2 bannerengineering.com 3 FIELD HUB & NETWORK & CONSUME DEVICE CONVERTER CONTROL

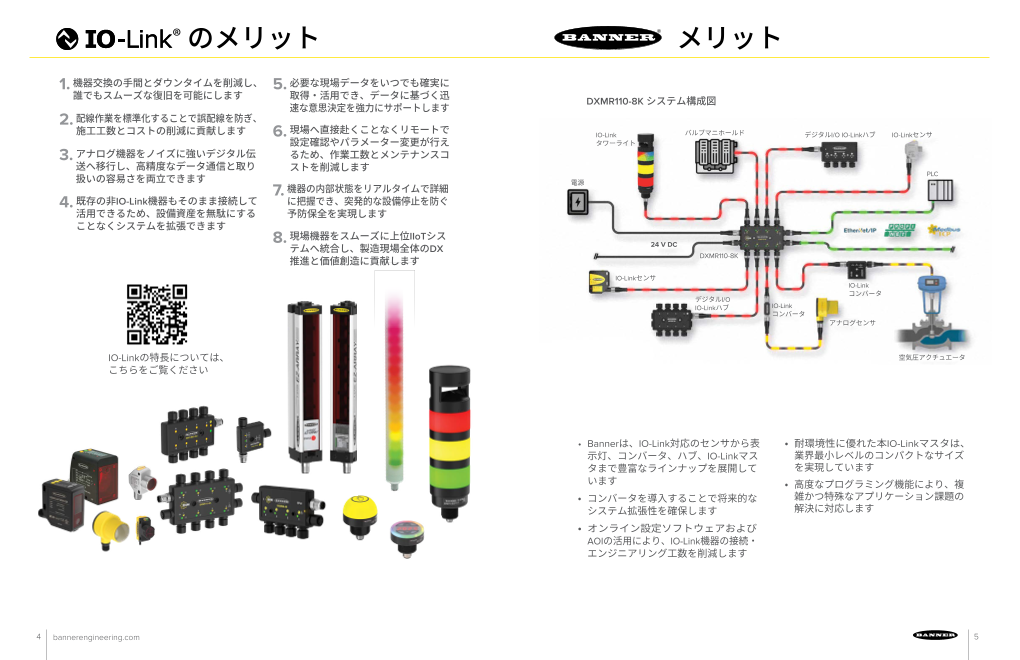

のメリット メリット 1. 機器交換の手間とダウンタイムを削 減し、 5. 必要な現場データをいつでも確実に 誰でもスムーズな復旧を可能にします 取得・活用でき、データに基づく迅 速な意思決定を強力にサポートします DXMR110-8K システム構成図 2. 配線作業を標準化することで誤配線を防ぎ、 施工工数とコストの削減に貢献します 6. 現場へ直接赴くことなくリモー トで IO-Link バルブマニホールド デジタルI/O IO-Linkハブ IO-Linkセンサ 設定確認やパラメーター変更が行え タワーライト 3. アナログ機器をノイズに強いデジタル伝 るため、作業工数とメンテナンスコ 送へ移行し、高精度なデータ通信と取り ストを削減します 扱いの容易さを両立できます PLC 電源 7. 機 器の内部状態をリアルタイムで詳細 4. 既存の非IO-Link機器もそのまま接続して に把握でき、突発的な設備停止を防ぐ 活用できるため、設備資産を無駄にする 予防保全を実現します ことなくシステムを拡張できます 8. 現場機器をスムーズに上位IIoTシス テムへ統合し、製造現場全体のDX 24 V DC 推進と価値創造に貢献します DXMR110-8K IO-Linkセンサ IO-Link コンバータ デジタルI/O IO-Linkハブ IO-Link コンバータ アナログセンサ IO-Linkの特長については、 空気圧アクチュエータ こちらをご覧ください • Bannerは、IO-Link対応のセンサか ら表 • 耐環境性に優れた本IO-Linkマスタは、 示灯、コンバータ、ハブ、IO-Linkマス 業界最小レベルのコンパクトなサイズ タまで豊富なラインナップを展開して を実現しています います • 高度なプログラミング機能により、複 • コンバータを導入することで将来的な 雑かつ特殊なアプリケーション課題の システム拡張性を確保します 解決に対応します • オンライン設定ソフトウェアおよび AOIの活用により、IO-Link機器の接続・ エンジニアリング工数を削減します 4 bannerengineering.com 5

フィールドデバイス 意思決定・保全に活用可能なデータの取得 Bannerは、産業用IO-Linkソリューションを牽引するリーディングベ ロボットアーム先端（EOAT）アプリケーション ンダーです。お客様の現場におけるIO-Link活用を最大化するため、 の最大化 専用設計されたセンサおよび照明機器を提供しています。 • Bannerの小型軽量なIO-Linkマスタは、ロボットアーム先端 アプリケー ションにおける装置設計とパフォーマンスの最適化に貢献します 当社のIO-Link光電センサは、高精度なワーク検出で自動化ラインの • 側面にM12ポートを配置した独自のスマート構造。ケーブルの取り 精度と制御性を飛躍的に高めます。ファイバアンプは抜群の精度で 回しが格段にスムーズになり、無理な屈曲による断線リスクを低減 スムーズなデータ通信を実現し、トラブルのないライン稼働に貢献。 させます レーザ測定センサはIO-Linkを介して正確な距離・位置測定を可能に し、効率的かつ確実な工程監視を実現します。さらに、堅牢なレー ダーセンサなら粉塵や悪天候といった過酷な環境下でもリアルタイ ムで確実なワーク追跡が行えます。また、IO-Linkシステムのポテン シャルを引き出すBannerの照明機器は、圧倒的な明るさで視認性を 改善し、現場の的確な状況判断を強力にサポート。優れた設置性と フレキシブルな設計により導入・組み込みも非常に簡単で、施工の 手間とダウンタイムを大幅に削減できます。 過酷な工場環境にも耐え抜く堅牢設計のBanner製品は、お客様のIO-Link 導入に最高のソリューションを提供します。 ボトリングラインの判別・確認工程における信頼性向上 • BannerのIO-Link対応Q4Xレーザ距離センサは、使い勝手の良い2出力 仕様。IO-Link機能を活用することで、遠隔からの設定調整やセンサ設 定のバックアップ、トラブル時の迅速な診断が可能となり、メンテナ ンス工数を削減します • わずか0.5 mmの微小な高さ変化を最大300 mmの距離で高精度に検出。 黒色プラスチック上の黒色スポンジや、金属背景の黒色ゴム、カラフ ルなパッケージなども、色や反射率に左右されず確実に検出して現場 の課題を解決します 装置トータルコストの削減、システム設計の簡略化、 および設置工数の短縮を同時に実現 • BannerのIO-Linkマスタとハブを組み合わせることで、最大128点の I/O信号をスムーズに処理。高密度な信号処理の一括処理に対応します • IO-Linkハブを標準採用することでPLCへの配線数を削減。経済的で 接続が容易なM12ケーブルに統一でき、施工工数と部材コスト両方 を削減可能です 詳細は snapsignal.bannerengineering.com をご覧ください 6 bannerengineering.com 7

フィールドデバイス QS18 汎用小型センサ B25 ワイドビームセンサ • 保護回路内蔵の耐環境密閉型ハウジングを採用 • ポリ袋、メール便封筒、段ボール箱などの先端を安定検出 • 多様な設置条件への容易な適合に対応 • 対象物の形状、位置、材質に関わらず、広いビーム全体で優れた検出 • 応答時間1 ms未満の高速応答により、高い検出再現性を実現 性能を発揮します • 最大検出距離20 mに対応 • 折り返しのある端、穴、フタが開いたワークのチャタリングを防止 • 機械的および電子的による可変式背景抑制（BGS）機能を搭載 • 本体押しボタン、外部入力、またはIO-Link経由で素早い初 期設定・設 定変更が可能 シリーズ 出力 入力 検出モード 接続方式 シリーズ 出力 出力 検出モード 接続方式 QS18 K 6 LP Q8 B25 K 6 LP Q5 K = プッシュプル 6 = 10～30 VDC LP = 偏光フィルタ付回帰反射型 Q5 = 4ピン M12コネクタ一体型（QD） QS18 = Standard K = IO-Link 6 = 10～30 VDC E = 投光器 空白 = 2 mケーブル QS18E = Expert R = 受光器 Q = M8コネクタ一体型（ （PNP・IO-Link対応） QD） 150 mm コネクタ（QD）モデルには適合する LP = 偏光フィルタ付回帰反射型 Q5 = M12コネクタ一体型（QD） 150 mm コードセット（別売）が必要です D = 拡散反射型 Q7 = M8コネクタ一体型（QD) AF### = 検出距離指定の距離設定型 Q8 = M12コネクタ一体型（QD） XLPC = 透明体検出対応同軸偏光回帰反射型 コネクタ（QD）モデルには適合する コードセット（別売）が必要です DF-G ファイバアンプ • DINレール取付対応の使いやすいファイバセンサ • 小型ハウジングに2画面デジタル表示器および高輝度出力表示灯を搭載し、 パラメータ設定および状態監視を簡略化 Q20 小型密閉型センサ • ハイパワーモデル、超高速モデル、および特定用途向けモデルをラインナップ • 多種多様なファイバケーブルと互換性を持ち、幅広いアプリケーションに適用 • 小型・高堅牢性を誇る密閉構造のオーバーモールドプラスチック 可能 ハウジングを採用 • 取付ピッチ25.4 mmの標準M3タップ加工取付穴仕様 シリーズ 出力 検出モード 接続方式 シリーズ LED色* 出力 出力構成 接続方式 Q20 K AF200 Q DF-G3 — K D — 2M K = PNP AF200 = 200 mm（距離設定型 ） Q = M8コネクタ一体型（QD） 150 mm DF-G1 空白 = 赤色可視光LED W = 白色LED† K = IO-Link S = 相補出力 2M = 2 mケーブル （IO-Link対応） AF400 = 400 mm（距離設定型） Q5 = M12コネクタ一体型（QD） 150 mm DF-G2 B = 青色LED † IR = 赤外線LED D = 2系統デジタルI/O* Q3 = M8コネクタ一体型（QD） 150 mm Q7 = M8コネクタ一体型（QD) DF-G3 G = 緑色LED † LIR = 遠赤外線LED** Q5 = M12コネクタ一体型（QD） 150 mm Q7 = M8コネクタ一体型（QD) コネクタ（QD）モデルには適合する * DF-G1モデル非対応 コードセット（別売）が必要です ** DF-G2モデル非対応 コネクタ（QD）モデルには適合する † DF-G3モデル非対応 コードセット（別売）が必要です Q2X レーザ測定センサ • 超小型ハウジングのセンサにおいて業界最長の検出距離を実現し、長 距離計測に対応 LTF 長距離レーザ距離センサ • クラス最高の受光余裕度を持つ強力な赤外線レーザにより、暗い色や • クラス最高水準の検出距離、繰返し精度、および測定精度を備え、 光沢のあるポリ袋のような難易度の高い測定対象を安定検出 確実なワーク検出と高精度な距離計測を実現します • BGS（背景抑制）モード、ウィンドウモード、デュアルモードなど、 • 堅牢性に優れた金属製ハウジング、保護等級IP67、耐衝撃性100G 多彩なティーチングモードの搭載によりセンサ型式を1機種に集約し、 • 優れた外乱光耐性および広い動作温度範囲における安定した測定特性 各種アプリケーションの課題を解決 により、過酷な使用環境下でも高信頼性を維持します シリーズ ハウジング形状 検出モード 範囲 光源 接続方式 シリーズ 範囲 出力 レーザクラス 検出モード 接続方式 Q2X K LAF 3 IR Q5 LTF 12 K C2 LD Q K = IO-Link通信および LAF = 距離設定型レーザ 3 = 3 m IR = 赤外線 Q = 150 mm M8 ピグテール QD デジタルI/O出力 2 = 2 m Q5 = 150 mm M12 ピグテール QD 12 = 12 m K = I O-Link対応デュアル制御出力(NPN/PNP切替可） C2 = Class 2 LD = レーザ拡散 Q = 回転式M12 QDコネクタ 24 = 24 m 反射型 コネクタ（QD）モデルには適合する コネクタ（QD）モデルには適合する コードセット（別売）が必要です コードセット（別売）が必要です 8 bannerengineering.com 9

フィールドデバイス T30R レーダーセンサ Q5X レーザ測定センサ • 高誘電体ワーク（金属、水等）から低誘電体ワーク（木材、岩石、有 • コストパフォーマンスと検出性能を両立した中距離センシングソリューション 機物等）まで、材質を問わず高信頼に検出 • 厳しい傾斜角や黒色などの難検出ワーク検出に対応する最高クラスの受光余裕度 • 過酷な使用条件に対応する小型IP67構造ハウジング（T30RWモ デルは • 反射板不要でコントラスト検出および透明体検出を可能にするデュアルモード 高圧洗浄対応のIP69K適合ハウジング） 機能搭載 • 相互干渉防止機能により、複数センサの近接配置・並列設置が可 • 生産ラインの詰まりを作業者に知らせ、ダウンタイムを削減または防止する詰ま 能 り検出モデル シリーズ 出力 検出モード 範囲（mm） 接続方式 オプション Q5X K LAF 2000 — Q8 シリーズ ハウジング ビーム角度 測定範囲 出力 接続方式 T30R — 1515 — — KD Q K = 全 モデルでIO-Linkに対応した設定可能なデュア LAF = レーザ距離設定 2000 Q8 = 一 体型スイベル -Jam = 詰まり検出モデル** ル デジタルI/O出力 背景抑制型 3000* M12コネクタ 空白 = 標準仕様 空白 = 標準仕様 1515 = 15° x 15° 空白 = 標準仕様 Q = M12コネクタ一体型（QD） KU = 0–10 V（プッシュプルデジタルI/O出力または 5000 IO-Link対応） 10000 *KUおよびKIモデルは3000 mm仕様のみ対応してい ま す W = IP69K* 4545 = 4 5° x 45° C = 近距離* QP = M12コネクタ一体型（QD） L = 長距離* 150 mmピグテール KI = 4–20 mA（プッシュプルデジタルI/O出力また * *詰まり検出モデルは2000 mm仕様のみ対応しています はIO-Link対応） * ビーム角度15°×15°のみ対応 コネクタ（QD）モデルには適合する KD = デュアルデジタル出力（IO-Link対応） コードセット（別売）が必要です KI = 制御出力および4 ～ 20 mAアナログ出力 KU = 制御出力および0 ～ 10 Vアナログ出力 LE 中距離高精度レーザ測定センサ • 測定範囲100 mm～1 mの中距離用途において高精度測定を実現 • 温度ドリフトの影響を抑え、設置環境の温度変化に依存しない高安定 測定を実現 Q4X 高耐久レーザ距離センサ • クラス1およびクラス2レーザモデルをラインナップ • コストパフォーマンスと検出性能を両立した近距離センシングソリュー シリーズ 範囲 出力 レーザクラス 接続方式 ション • 超小型かつ高堅牢性を誇り、保護構造 LE 550 K Q IP69およびEcolab認証に適合し たステンレス鋼ハウジング構造 • 反射板不要でコントラスト検出および透明体検出を可能 にするデュア 550 = 100–1000 mm K = I O-Linkおよび制御出力 空白 = Class 2 Q = 回転式M12 QDコネクタ ルモード機能搭載 250 = 100–400 mm （ PNP）1点 C1 = Class 1 コネクタ（QD）モデルには適合する コードセット（別売）が必要です • 面一取付けおよびねじ込み形のハウジングラインナップにより、多様 注記：制御出力のNPN/PNPは設定により切替可能 な設置環境に対応 ねじ付円筒形 Q4XT ハウジング LM 小型レーザ距離センサ シリーズ 形状 出力 検出モード 範囲 接続方式 • 光沢のある金属でも、近距離で高精度な測定を実現 Q4X T K LAF 300 – Q8 • 最小ビームスポット径により測定密度を高め、色の変化による測定誤 T = 18 mm ねじ付円筒形 K = デ ュアルデジタル出力 LAF = 距離設定型レーザ 600 = 25–600 mm 差を低減 Q8 = コネクタ一体型 （IO-Link対応） 500 = 25–500 mm （QD） • 高い受光余裕度により、低反射率（黒色）ワークの検出に対応 300 = 25–300 mm • 温度変化の影響を最小限に抑え、あらゆる環境で優れた測定安定性を 100 = 25–100 mm 確保 平面設置用 Q4XF • 長寿命と耐久性を備えた小型ステンレス鋼製ハウジング ハウジング シリーズ 範囲 出力 接続方式 シリーズ 形状 出力 検出モード 範囲 接続方式 LM 150 KI QP Q4X F K LAF 310 – Q8 150 = 50–150 mm KI = 制 御出力および4 ～ 20 mAアナログ出力 QP = M 12コネクタ一体型（QD） F = 平面設置用 K = デ ュアルデジタル出力 LAF = 距離設定型レーザ 610 = 35–610 mm Q8 = コネクタ一体型 （ 80 = 40–80 mm KU = 制 御出力および0 ～ 10 Vアナログ出力 150 mm PVCケーブル IO-Link対応） 510 = 35–510 mm （QD） 310 = 35–310 mm 110 = 35–110 mm 10 bannerengineering.com 11

フィールドデバイス Q20-2 小型光電センサ • 赤外線レーザセンサとして最高クラスの検出距離を誇り、ToF技術を採 用することで、最大3 m離れた検出困難なワークを高精度かつ安定して Q90R 高出力・多目的レーダーセンサ 検出 • あらゆる環境下において、優れた動作安定を実現する高堅牢設計 • 光軸調整用の可視赤色LEDインジケータを搭載し、セットアップ工程を • 従来の光電・超音波センサでは対応が難しかった悪環境でも 、他を圧 迅速化および簡素化（ON/OFFの切り替えが可能） 倒する性能を発揮します • 小型ハウジングに業界標準の25.4 mm取付穴ピッチを採用。新規設備 • 直感的に操作できる設計のため、導入・セットアップが極めてスムー 設計および既存設備へのレトロフィットの両方で取り付けが簡単 ズ。万が一のトラブル時も、迅速な復旧を強力にサポートします • IO-Link通信により制御システムへの統合を効率化し、測定値、ディレ • 高度な設定と高精度検出により、お客様の装置価値をさらに高めます イタイマ、および高度な自己診断機能への容易なアクセスを実現 シリーズ 出力 検出モード 範囲 接続方式 Q90Rシリーズ レーダー：視野角 40° x 40° Q20-2 K LAF 3 – Q5 動作 K = IO-Link通信および LAF = 距 離設定型レーザ 2 = 2 m Q = 150 mm 4ピン M8 ピグテール シリーズ ビームパターン 周波数 通信方式 出力 接続方式 デジタルI/O出力 3 = 3 m Q5 = 150 mm 4ピン M12 ピグテール Q90R – 4040 – 6 K D Q 4040 = 40° x 40° 6 = 60 GHz K = IO-Link D = 2系統デジタルI/O Q = 5ピン M12コネクタ I = 4-20 mA 一体型（QD） U = 0-10 V コネクタ（QD）モデルには適合する コードセット（別売）が必要です K50Z マルチポイントセンサ • 広範囲における検出信頼性の向上 Q90R2シリーズ レーダー：可変型120° x 40° 視野角および複数対象物検知 • 必要機器を最小限に抑えることで、初期費用と立ち上げ工数を削減 動作 • 直感的に操作できる「Banner Measurement Software」により、用途に シリーズ ビームパターン 周波数 通信方式 出力 接続方式 合わせた最適な設定へ簡単にカスタマイズ可能 Q90R2 – 12040 – 6 K D Q シリーズ ハウジング形状 視野角 範囲 通信方式 出力 接続方式 12040 = 120° x 40° 6 = 60 GHz K = IO-Link D = 2系統デジタルI/O Q = 5ピン M12コネクタ 7 = 77 GHz* I = 4-20 mA 一体型（QD） K50Z — F A 2000 K D — Q8 U = 0-10 V コネクタ（QD）モデルには適合する コードセット（別売）が必要です * 特殊車両用途に向けた世界的な通信認証 F = 平面設置用 A = 45° x 45° 2000 = 2000 mm K = IO-Link D = 2系統 Q8 = 5ピン M12一体型 デジタルI/Oモデルのみで利用可能 デジタルI/O コネクタ（QD）モデルには適合する コードセット（別売）が必要です QCM50 高性能カラーセンサ K50R レーダーセンサ • 検出距離全域にわたる安定した色判別性能 • • 1台で最大12色の判別に対応し、予備品在庫コストの低減および段取り 長距離検出型超音波センサに代わる、コストパフォーマンスに優れた 検出ソリューション 替え時間の短縮に貢献 • あらゆる設置環境下において、優れた安定動作を実現 • 反射率の高いワークを安定検出するアンチグレアモデルをラインナップ • システム統合を簡略化し、トラブルシューティングを効率化 • 見やすいデジタルディスプレイと操作ボタンで直感的に設定可能 シリーズ ハウジング ビーム角度 範囲 通信方式 出力 接続方式 シリーズ 通信方式 出力数 範囲 接続方式 ピン数 K50R F — 4030 — L K D Q QCM50 — K 3 D25 — Q8 — 5 F = 平面設置用 4030 = 40° x 30° L = 標準仕様 K = IO-Link D = 2系統 Q = 5ピン M12一体型 K = IO-Link 1 D25 = 18 ～ 32 mm Q8 = M12コネクタ 4 B = 台座取付用 デジタルI/O 3 D40 = 18 ～ 40 mm 一体型 5 コネクタ（QD）モデルには適合する 5 D60 = 20 ～ 150 mm 8 コードセット（別売）が必要です 12 bannerengineering.com 13

フィールドデバイス Q76E ワイドビーム回帰反射型センサ S15S 温湿度センサ • 光軸調整を容易にする可視赤色光ビームおよび視認性を高める高輝度表示灯 • 温度・湿度・露点の監視に対応し、上限/下限しきい値およびウィンドウコンパレー （LED）を搭載 タ設定が可能なデジタルI/O出力を搭載 • 最大検出距離4 mに対応し、設置およびレイアウトの自由度向上に貢献 • アルミ製グリルフィルタキャップが付属 • シュリンク包装されたパレット、微小ワーク、透明フィルム、有孔パッケージ等 • ステンレス鋼製10 µm焼結フィルタ（別売）をラインナップ の難検知ワークに対応する2段階の感度設定機能を搭載 • 摂氏（℃）、華氏（℉）、および浮動小数点形式のプロセスデータ出力に対応し • 1つの押しボタン操作により、初期セットアップ、感度調整、およびLO/DOの切り たスマートセンサプロファイルをサポート 替えに対応 範囲 入力 出力 接続方式 型式 ハウジング 機能 ソケット プラグ 接続方式 PNP/NPN選択式LO出力 x 1（IO-Link対 応）、 4ピン M12プラグ（QD）付 S15 S — TH — K Q 0.4 mm ～ 4.0 m 10 ～ 30 VDC E-KP-ZLVC-Q5 PNP DO出力 x 1 200 mm PURケーブル Q76 S = センサ TH = 温湿度 K= IO-Link Q = M12 QDコネクタ EZ-ARRAY 測定用エリアセンサ • 適用用途：エッジ・センター位置制御、たわみ（ループ）テンション制御、内径 測定、個数カウント、および搬送中ワークのリアルタイム寸法・プロファイル QM30VT 振動・温度センサ （外形形状）測定 • 高精度な振動値および温度データの計測・出力に対応 • 狭ピッチ配置の赤外線光軸構造により、標準分解能 5 mm、片側エッジ検出時分解 • 狭小スペースへの設置に対応する小型・高耐久産業用センサ 能 2.5 mm を実現 • あらゆるIO-Linkネットワーク接続に対応し、初期設定および通信構築を簡略化 • コントローラ機能を受光器ユニットへ内蔵。標準設定時における外部コントロー ラ、各種ソフト、およびPCの接続は不要 • 14種類の測定モード、3種類のスキャン方式、アナログ出力（2系統）、デジタル I/O出力（2系統）、およびシリアル通信出力を標準選択可能 I/O 軸数 ハウジング 接続方式 型式 測定部長さ 光軸数 受光器デジタルI/O出力 受光器アナログ出力 投光器 型式 受光器 型式 アルミ 5ピン M12QDプラグ付 150 mm ケーブル QM30VT3-KQP 150 mm 30 EA5E150Q EA5R150XK2Q 振動・温度（IO-Link経由） 3 Q EA5R300XK2Q 316L ステンレス鋼 5ピン M12QDプラグ付 300 mm 60 EA5E300 QM30VT3-SS-KQP 150 mm ケーブル 450 mm 90 EA5E450Q EA5R450XK2Q 600 mm 120 EA5E600Q EA5R600XK2Q 750 mm 150 EA5E750Q EA5R750XK2Q 900 mm 180 EA5E900Q EA5R900XK2Q PNP 電圧：0～10 VDC 1050 mm 210 EA5E1050Q EA5R1050XK2Q 1200 mm 240 EA5E1200Q EA5R1200XK2Q 1500 mm 300 EA5E1500Q EA5R1500XK2Q 1800 mm 360 EA5E1800Q EA5R1800XK2Q 2100 mm 420 EA5E2100Q EA5R2100XK2Q 2400 mm 480 EA5E2400Q EA5R2400XK2Q 14 bannerengineering.com 15

フィールドデバイス 単相電流センサ WLS15 Pro LEDバーライト • 組み立ておよび製造工程における作業者へのガイダンス表示が可能 • トリップ、過熱、トルク低下、無負荷、または設備停止に至る前段階で過負荷/低 • スリムかつ密閉型ハウジングの LEDバーライトにより、パラメータ設定可能 負荷等の電流異常を検出 な動的表示を実現 • 設定可能な電流上限/下限閾値に基づき、測定電流が正常範囲を逸脱した際、アラー • 19色の発光カラー、アニメーション表示機能、およびセンサダイレクト接続 ムおよび停止ロジック用電流計測値・判定ステータスを出力 I/Fにより、多角的なステータス表示と情報伝達の正確性を向上 • 選択した計測範囲（20/150/600 A）に対応する分割型変流器（クランプ式CT）を 使用し、主電源配線の切り離しおよび迂回配線工事不要で電流監視機能を導入可能 シリーズ スタイル 連結仕様 色 長さ（mm） ウィンドウ 構造 制御方式 接続方式 • IO-Link®通信を介して、電流測定データおよび閾値判定状態を HMI、SCADA、 上位クラウドプラットフォームへリアルタイム送信し、トレンド解析を実現 WLS15 P X RGB 0360 D S K QP • M12 コネクタおよび保護構造IP65/IP67/IP68適合のコンバータハウジング構造に より、過酷な工場露出環境での設置・運用に対応 P = プログラマブル RGB = RGBマルチカラー 0220 0640 D = 拡散型 K = IO-Link QP = M12コネクタ一体型（QD） 0360 0920 150 mm X = 連結非対応 0500 1200 S = 密 閉型（IP66、IP67） 説明 通信方式 範囲 型式 0～20 A S15C-CT20A-KQ WLS27 Pro LEDバーライト 変流器センサ IO-Link 0～150 A S15C-CT150A-KQ • RGBW（赤・緑・青・白）LED搭載プログラマブル仕様により、状態表示 、 作業照明、および画像処理検査用途に対応 0～600 A S15C-CT600A-KQ • IO-Link通信の採用により、運用コスト削減、工程効率化、および装 置稼働 率の向上に貢献 照明部 シリーズ スタイル 連結仕様 色 長さ（mm） ウィンドウ 構造 制御方式 接続方式 WLS27 P X RGBW 285 D S K Q 三相電流センサ • = 拡散プラスチック トリップ、過熱、トルク低下、または設備停止に至る前段階で、最大3系統の P = プログラマブル X = 連結非対応 145 570 D K = IO-Link Q = M12コネクタ AC 285 850 H = 高拡散プラスチック 一体型（QD） 電源ラインにおける過負荷・電源ライン異常を検出 RGBW = RGBWマルチカラー 430 1130 S = 密閉型 コネクタ（QD）モデルには適合する • 設定可能な電流上限/下限閾値に基づき、測定電流が正常範囲を逸脱した際、アラー コードセット（別売）が必要です ムおよび停止ロジック用電流計測値・判定ステータスを出力 • 選択した計測範囲（20/150/600 A）に対応する分割型変流器（クランプ式CT） 3個を使用し、主電源配線の切り離しおよび迂回配線工事不要で電流監視機能を 導入可能 • IO-Link®通信を介して、電流測定データおよび閾値判定状態を HMI、SCADA、 WLS28 Pro LEDバーライト 上位クラウドプラットフォームへリアルタイム送信し、トレンド解析を実現 • RGBW LED採用による高品質な照明機能および多色ステータス表示機能 • M12 コネクタおよび保護構造IP65/IP67/IP68適合のコンバータハウジング構造に • 現場の作業環境に合わせた6種類の白色色温度をラインナップ より、過酷な工場露出環境での設置・運用に対応 • 多様な状態表示および画像処理/目視検査用途に対応する13色の発光カラー オプション • IO-Link通信プロトコル経由で個別LED制御、発光色、点滅、輝度、アニメー ションパターンの設定に加え、距離・個数・時間・位置可視化用の拡張動 説明 通信方式 範囲 型式 作モードをサポート 0～20 A S15C-3CT20A-KQ-1 照明部 シリーズ スタイル 連結仕様 色 長さ（mm） ウィンドウ 構造 制御方式 接続方式 三相変流器センサ IO-Link 0～150 A S15C-3CT150A-KQ-1 WLS28 P X RGBW 285 X K Q 0～600 A S15C-3CT600A-KQ-1 P = プログラマブル X = 連結非対応 145 570 空白 = クリアプラスチック X = IP50 Q = M12コネクタ 285 850 D = 拡散プラスチック 一体型（QD） RGBW = RGBWマルチカラー 430 1130 L25 = 25°レンズ付ウィンドウ K = IO- Link コネクタ（QD）モデルには適合する L25D = 25°拡散レンズ付ウィンドウ コードセット（別売）が必要です 16 bannerengineering.com 17

フィールドデバイス TL50 Pro タワーライト • 最大10セグメント構造により、高度なステータス表示および高精細なプロセス情 K50 Pro 表示灯機能付タッ チスイッチ 報の視覚表示に対応 • 2つの独立したタッチエリアを備えた4桁LEDディスプレイ • レベル、タイマ、カウンタ、およびアクションモード等の高度なアニメーション • ステータス情報の確実な伝達および作業者からのタッチ入力により、スルー 機能により、現場の状況変化を動的に伝達 プットおよび生産性を向上 • IO-Link対応モデルにおけるパラメータおよびプロセスデータの設定により、全機 • 工場等の産業環境におけるピッキング、状態監視、および作業者・設備間イ 能の迅速かつ完全な制御を実現 ンタフェース用途に最適 ハウジング シリーズ セグメント数 音響報知器 制御方式 色 接続方式 シリーズ スタイル 動作方式 ハウジング ディスプレイ 制御方式 接続方式 TL50 3 A K Q K50 P T C D4 K Q TL50 = 標準仕様 1* 6* 空白 = なし K = IO-Link 空白 = 黒 Q = M12コネクタ TL50C = 小型 2* 7* A = ブザー C = 灰* 一 体型（QD) P = プログラマブル T = タッチ式 C = 小型 D4 = 4桁LEDディスプレイ K = IO-Link Q = 4ピン M12コネクタ一体型（QD） TL50BL = ビーコン 3 8* ALS = 密 閉型ブザー（連続音）* QP = M12コネクタ一体型 QP = 4ピン M12コネクタ（QD） TL50PS = プログラマブル 4* 9* AOS = 全方位密閉型ブザー（連続音）* （QD） 150 mmケーブル 150 mmケーブル 5* 10* AOSI = 音 量調整付全方位密閉型ブザー（連続音）* コネクタ（QD）モデルには適合する コネクタ（QD）モデルには適合する コードセット（別売）が必要です コードセット（別売）が必要です ** TL50PSモデルは非対応 SD50 Pro ステータスディスプレイ • 設定変更が容易かつ汎用性に優れた表示構造により、省スペース設置に対応。 TL70 Pro タワーライト 複雑なHMIやその他の表示器の代替となるシンプルかつ高機能な表示ソリュー ションを構築可能 • プログラマブル積層信号灯により、従来のセグメント独立制御に加え、工場の見 える化を拡張する高度なステータス表示に対応 • タクトタイム、設備状況、組立手順、カウント値、および各種計測値のリアル タイム表示用途に最適 • 発光色、点滅、回転、および輝度のパラメータ設定が可能 • 設定手順の簡略化：任意の表示テキストを定義し、上位からのプロセスデータ • IO-Link対応モデルは、現場のあらゆるニーズに応える自由度の高いカ スタム表示 経由で呼び出し出力可能 が可能 • 10 m離れた位置からの高い視認性を確保する高輝度白色LED表示部およびマル チカラーLEDを搭載し、作業者の迅速かつ確実な状況判断・初期対応をサポート Preassembled Programmable Models with IO-Link ハウジング シリーズ シリーズ セグメント数 音響報知器* 制御方式 色 接続方式 説明 表示部長さ 制御方式 接続方式 型式 K SD50 Pro ステータスディスプレイ 4ピン M12QDプラグコネクタ付 TL70 P 3 A Q 300 mm IO-Link 150 mm PVC被覆ケーブル SD50P300WKQP P = プログラマブル 1 = 1セグメント 4 = 4セグメント 空白 = なし 空白 = 黒 Q = 4ピン M12コネクタ 2 = 2セグメント 5 = 5セグメント A = 標準ブザー C = 灰 一体型（QD） 3 = 3セグメント 6 = 6セグメント AL = 大音量ブザー QP = M12コネクタ一体型 AP = プログラマブル音声 K = IO-Link （QD） 150 mmケーブル K100 Pro ディスプレイ付ビーコン * 6段仕様には非対応 コネクタ（QD）モデルには適合する • 1台の高耐久ハウジング内に高輝度白色英数字表示と動的カラー表示機能を統合 コードセット（別売）が必要です し、全周360°からの視認性を向上 • 10 mの距離からの判読性を確保したスクロール表示機能により、最大32文字の 英数字で詳細なステータス情報を伝達 CL50 Pro コラムライト • 設定可能な14色の鮮やかなカラーオプションにより、視認性とステ ータス識別 • 堅牢で汎用性が高く、設置が簡単なマルチカラー表示灯 性を向上 • 視認性に優れたセグメントにより、作業者への案内や機器の状態表示がひと目 • 騒音環境下でも注意を引くオプションのブザー機能により、重要メッセージの でわかる見える化をサポートします 識別・誤認防止を実現 • 発光色、発光パターン、光量制御を含む、カスタマイズ可能な表示機能 • 密閉型の全方向性音響ユニットを備えたブザーモデルもラインナップ シリーズ スタイル 種類 色 制御方式 音響報知器 接続方式 シリーズ スタイル 音響報知器 制御方式 接続方式 K100P D BL RGB K Q CL50 P A K Q D = ディス BL = ビーコン RGB = マルチ K = IO-Link 空白 = ブザーなし Q = 4 ピン M12コネクタ プレイ ライト カラー A = ブザーあり 一体型（QD） P = プログラマブル 空白 = なし K = IO-Link Q = 4ピン M12コネクタ コネクタ（QD）モデルには適合す る A = 全方向型密閉型ブザー 一体型（QD） コードセット（別売）が必要です 18 bannerengineering.com 19

フィールドデバイス S100 Pro マルチタッチディスプレイ K50 Pro 表示灯 • 薄型かつウォッシュダウン対応の 100 mmインターフェース内に、触覚フィー • 高輝度かつ配光ムラのない均一な発光面を実現 ドバック付最大5ヶ所のタッチエリアを備え、作業位置での入力操作を実現 • 緑・赤・黄・青・白・シアン・マゼンタを含む全14色の発光カラーオプションに • カスタマイズ可能な英数字ディスプレイにより、作業指示、ステータス、カウ 対応 ント、タイマ、および測定値を本体上にリアルタイム表示 • IO-Link対応モデルにより、発光色、点滅、回転、調光、ならびにダイナミックシ • 音声アラートおよび16個のRGB LEDにより、装置状態、作業進捗、警告ステー ーケンスモードやLED制御等の高度なアニメーション制御に対応 タス、および要対応アクションの即時目視・聴覚確認が可能 IO-Link対応標準モデル 完全樹脂封止構造、ブザー、およびFDA適合のIO-Link対応モデル 説明 制御方式 接続方式 型式 音響 LEDインジケータ、触覚フィードバック、および音声アラート 4ピン M12コネクタ シリーズ 色・入力 接続方式 シリーズ 材質 色・入力 報知器** 接続方式 機能搭載 100 mmプログラマブルマルチタッチディスプレイ IO-Link 一体型（QD） S100PTVD2WAKQ K50PSL K Q K50L2 RGBK A1 Q K = IO-Link Q = M 12コネクタ K50L2 = ドーム RGBK = R GBマルチカラー 空白 = ケーブル引き出し式（2 m） 一体型（QD) K50CL2 = 小型** （IO-Link対応） Q = M12コネクタ一体型（QD)*** QP = M12コネクタ一体型（QD） ** ブザー付モデルは、FDAグレード仕様または 小型仕様には対応していません 空白 = 標準仕様 空白 = ブザーなし 150 mmケーブル ** 小型仕様およびコネクタ一体型QD仕様は、 F = FDAグレード A1 = ブザーあり コネクタ（QD）モデルには適合する FDAグレード仕様では非対応となります AL1 = 大音量ブザー コードセット（別売）が必要です S22 Pro 埋込型表示灯 ALS = 密 閉型ブザー • 機器の交換および設置作業の簡略化、配線工数の削減、ならびに動的データ IO-Link対応ビーコンモデル へのリアルタイムアクセスを実現 • 5種類のアニメーション表示による直感的なフィードバックを通知し、リモー シリーズ スタイル ハウジング 制御方式 接続方式 ト遠隔設定により発光色、速度、および輝度のフルカスタマイズに対応 K50 P BL K Q • 耐衝撃性に優れたポリカーボネート製ハウジングおよび保護構造 IP67/IP69K 適合により、過酷な産業環境や高温・高圧洗浄下での安定動作を実現 P = プログラマブル BL = ビーコン K = IO-Link Q = M12コネクタ一体型（QD) コネクタ（QD）モデルには適合する シリーズスタイル 入力 接続方式 コードセット（別売）が必要です S22 P K Q P = プログラマブル K = IO-Link Q = 5ピン M12コネクタ一体型（QD） コネクタ（QD）モデルには適合する コードセット（別売）が必要です K90 Pro 表示灯 • 大型で高輝度かつ配光ムラのない均一な発光面を実現 • 1台で7色の標準発光カラー（緑・赤・黄・青・白・シアン・マゼンタ）に対応 • IO-Link通信対応モデルにより、フルカラー、点滅、減光制御、ならびに数百万色 の発光表現に対応する高度なアニメーション制御が可能 K30 Pro 表示灯 • IO-Link対応モデルにより、発光色、点滅、回転、調光、ならびにダイナミッ シリーズ スタイル ハウジング 制御方式 接続方式 クシーケンスモードやLED制御等の高度なアニメーション制御に対応 • ポリカーボネート製ハウジングにより、外部衝撃に対する保護および高温・ K90 P L K Q 高圧耐性を実現し、過酷な耐環境下における信頼性を確保 P = プログラマブル L = ドーム K = IO-Link Q = 5ピン M12コネクタ一体型（QD） QP = M12コネクタ一体型（QD） シリーズ スタイル ハウジング 制御方式 接続方式 150 mmケーブル K30 P L K Q コネクタ（QD）モデルには適合する コードセット（別売）が必要です P = プログラマブル L = ドーム K = IO-Link Q = 4ピン M12コネクタ一体型（QD） QP = 4ピン M12コネクタ（QD） 150 mm PVCケーブル コネクタ（QD）モデルには適合する コードセット（別売）が必要です 20 bannerengineering.com 21

フィールドデバイス LCA130 アンドン表示灯コントロールボックス K50 Pro タッチボタン表示灯 • IO-Link対応モデルから収集されたデータに基づき、工程遅延および設備パフォーマンス • タッチセンサによるスイッチ機能と統合された高輝度LEDインジケータ 低下の要因を特定。生産性向上のための最適な意思決定をサポート • 先進のタッチセンシング技術により、作業用手袋着用時での操作性を維持しな がら、 • ステータス表示LEDの発光色、点滅、および輝度設定のカスタマイズにより、組立ライ 耐水性を確保 ン、ワークステーション、その他の製造工程におけるオペレータ間の情報伝達性を向上 • 1台の機器で最大14色の発光カラー制御に対応 • プログラミング可能なステータスLEDにより、接続された表示灯の点灯状態を同期表示 • 従来のクリック感のあるフィードバックを重視したメカニカルスイッチ構造モデルも し、手元視認性を拡張 ラインナップ • 配線作業不要なM12プラグアンドプレイコネクタ構造により、設置・施工工数を削減 • BannerのIO-Linkシステムを介して発光色およびアニメーションのカスタマイズが可能 IO-Link対応標準モデル タッチ シリーズ 動作方式 入力数 制御方式 接続方式 シリーズ 制御方式 接続方式 LCA130 T 4 K Q K50PST K Q T = タッチ式 3 K = IO-Link Q = 5ピン M12プラグコネクタ一体型（QD） 4 （4入力用は5ピンソケット出力、 K = IO-Link Q = M 12コネクタ一体型（QD) 5入力用は8ピンソケット出力） 5 コネクタ（QD）モデルには適合する 完全樹脂封止構造、小型、およびFDA適合のIO-Link対応モデル コードセット（別売）が必要です シリーズ スタイル 動作方式 ハウジング 制御方式 接続方式 K50 P T C K Q S22 Pro 埋込型タッチボタン表示 灯 P = プラグラマブル T = タッチ式 C = 小型* K = IO-Link Q = 4 ピン M12コネクタ TF = タ ッチ式、FDA規格適合 空白 = 標 準型ドーム 一体型（QD）** • 静電容量方式タッチ技術を採用。素手および作業用手袋着用時での操作に対応し、押し TV = タ ッチ式、振動フィードバック QP = M12コネクタ一体型 TFV = タ ッチ式、FDA規格適合、振動フィー 込み力を必要としないタッチボタンにより、確実かつ精度の高い操作性と手・手首・腕 （QD） 150 mmケーブル ドバック *FDA規格適合の材質、または振動 への物理的負荷の軽減を実現 フィードバック付では利用できません コネクタ（QD）モデルには適合する **FDA規格適合の材質では利用でき ません コードセット（別売）が必要です • タッチボタンによる双方向通信により、工程状態の見える化を図り、作業者の作業正確 IO-Link 対応タッチレスボタンモデル 性、応答速度、および処理精度を向上 • ソリッドステート設計により、機械的摩耗箇所を排除しメンテナンスフリー化を実現。 シリーズ スタイル 制御方式 接続方式 長期間にわたる高信頼性および長寿命動作を確保 K50 PSAF1000 K Q シリーズ スタイル 制御方式 接続方式 PSAF1000 = 距離設定拡散反射型センサ K = IO-Link Q = M 12コネクタ S22 PT K Q 一体型（QD) P = プラグラマブルタッチボタン K = IO-Link Q = 5ピン M12プラグコネクタ K50 Pro ブザー付 タッチセンサ 一体型（QD） • 内蔵型電子ブザーは、音色カスタマイズおよび音 量調整に対応した14種類のアラーム コネクタ（QD）モデルには適合する コードセット（別売）が必要です 音を出力可能 • 水しぶきや洗剤、油、埃などが付着する過酷な現場でも、誤作動を起こさない抜群の K30 Pro タッチボタン表示灯 信頼性を実現 • 内蔵ブザー機能は、独立したアラーム表示灯として、あるいはタッチ検出条件への入 • 水しぶきや洗剤、油、埃などが付着する過酷な現場でも、誤作動を起こさない 抜群の信 力インタフェースとして利用可能 頼性を実現 • 素手でも手袋でも操作可能 • 1台の機器で最大14色の発光カラー制御に対応 • スペースに限りのある狭い場所や薄型化が求められる装置に最適な、コンパクトモデ • 自律型制御を採用し、外部コントローラ不要で単体動作が可能 ルをラインナップ • 人間工学に基づくハウジングデザインにより、反復スイッチ操作による手・手首・腕へ • IO-Link対応モデルにより、発光色、点滅、回転、調光、ならびにダイナミックシーケ の物理的負荷を軽減。操作時に押し込み力を要しないタッチ検出方式 ンスモードやLED制御等の高度なアニメーション制御に対応 シリーズスタイル 動作方式 ハウジング 制御方式 音響報知器 接続方式 シリーズ スタイル 動作方式 制御方式 接続方式 K50 P T C K A QP K30 P T K Q P = プラグラマブル T = タッチ式 C = 小型 K = IO-Link A = ブザー Q = 4ピン M12コネクタ一体型（QD） P = プラグラマブル T = タッチ式 K = IO-Link Q = 4ピン M12コネクタ一体型（QD） 空白 = 標準型ドーム QP = M12コネクタ一体型（QD） 150 mmケーブル QP = 4ピン M12コネクタ（QD） 150 mm PVCケーブル コネクタ（QD）モデルには適合する コードセット（別売）が必要です 22 bannerengineering.com コネクタ（QD）モデルには適合す る コードセット（別売）が必要です 23

接続機器 M12 信号用コードセット 各種機器との接続 コネクタ 片側コネクタ仕様の場合は型式指定仕様 ケーブルおよび長さ 標準規格である コネクタ コネクタ ピン コネクタ コネクタ コネクタ ピン コネクタ シース シース 長さ オプ IO-Link対応機器は、機器間接続の業界 M12コネ シリーズ 種類 形状† 数 ボディ オプション 種類 形状† 数 ボディ オプション 色 種類 AWG （m） ション クタを標準採用しています。IO-Linkの導入により、入手性に優 BC — M12 F 4 — M12 M 4 — 22 — 2 — れコストパフォーマンスが高い非シールドM12接続への標準化 が可能となります。M12コネクタ非搭載の機器についても、現 F = ソケット 4 F = ソケット 4 空白 = 黒 空白 = PVC 0.3 M = プラグ 5 M = プラグ 5 Y = 黄 U = TPU 1 場結線型M12コネクタを使用することで簡単にIO-Linkへ接 続が 8 8 G = 灰 E = TPE 2 可能です。 12 12 5 8 空白 = 標準仕様 10 Z = 大型ボディ†† 18 = 18 AWG** 15 22 AWG S = カップリングナットへの 空白 = 標準仕様 22 = シールド = 24 AWG †† Z = 大型ボディ 24 †† S = カップリングナットへの 空白 = ストレート シールド†† 空白 = なし A = L形 SST = ステンレス鋼製カップリング 空白 = ストレート SF = 箔シールドフローティング（未接続） A = L形 HF20 = 高屈曲、2000万回サイクル † ソケット-プラグ仕様の両端コネクタ付モデルをご注文 の際は、 CB60 = CB60 技術搭載 高性能仕様 型式名にてソケット（F）を先に指定してください ** 18AWGはZボディのみで利用可能 †† UL 申請中 耐振動性 IEC 60068-2-6 規格要件に適合 温度 -40 ～ 70 ℃ 耐衝撃性 IEC 60068-2-27 規格要件に適合 保護等級（環境耐性） IP65、IP67、IP68、NEMA 1、UL Type 1 認証 4ピン PVC Aコード （電圧：30 VDC、電流：4 A、AWG：22 、ケーブル外径：5.2 mm） 説明 長さ ストレート L形 ピン配置 2 m BC-M12F4-22-2 BC-M12F4A-22-2 M12ソケット － バラ線 5 m BC-M12F4-22-5 BC-M12F4A-22-5 ソケット 2 1 10 m BC-M12F4-22-10 BC-M12F4A-22-10 3 4 2 m BC-M12M4-22-2 — 5 M12プラグ － 1 = 茶 バラ線 5 m BC-M12M4-22-5 — 2 = 白 10 m BC-M12M4-22-10 — 3 = 青 プラグ 4 = 黒 説明 長さ ストレート/ストレート ストレート/L形 2 5 = 未使用 （ソケット/プラグ） （ソケット/プラグ） 1 3 2 m BC-M12F4-M12M4-22-2 BC-M12F4-M12M4A-22-2 4 両端コネクタ 5 m BC-M12F4-M12M4-22-5 BC-M12F4-M12M4A-22-5 10 m BC-M12F4-M12M4-22-10 BC-M12F4-M12M4A-22-10 24 bannerengineering.com 25

接続機器 5ピン PVC Aコード （電圧：30 VDC、電流：4 A、AWG：22 、ケーブル外径：5.6 mm） RJ45通信用コードセット 説明 長さ ストレート L形 ピン配置 コネクタ 長さ 2 m BC-M12F5-22-2 BC-M12F5A-22-2 M12ソケット － バラ線 5 m BC-M12F5-22-5 BC-M12F5A-22-5 ソケット コネクタ コネクタ コネクタ 長さ 2 シリーズ 種類† 形状 種類 （m） 10 m BC-M12F5-22-10 BC-M12F5A-22-10 1 3 4 BCD — RJ45 M — RJ45 — 2 2 m BC-M12M5-22-2 BC-M12M5A-22-2 5 M12プラグ － 1 = 茶 バラ線 5 m BC-M12M5-22-5 BC-M12M5A-22-5 2 = 白 M12D = 4ピン Dコード M = プラグ RJ45 = 8ピン RJ45 0.5 3 = 青 M8 = 4ピン Aコード 空白 = RJ45 1 10 m BC-M12M5-22-10 BC-M12M5A-22-10 プラグ 4 = 黒 RJ45 = 8ピン RJ45 2 2 説明 長さ ストレート/ストレート 5 = 灰 3 （ソケット/プラグ） ストレート/L形 3 5 1 4 2 m BC-M12F5-M12M5-22-2 BC-M12F5-M12M5A-22-2 5 注記：すべてのコードセットのシールド線はカップリングナットに接続（接地）されています † プラグ-プラグ仕様の両端コネクタ付モデルをご注文の際は、型式名にてプラグ（M）を先に指定してください 両端コネクタ 5 m BC-M12F5-M12M5-22-5 BC-M12F5-M12M5A-22-5 10 m BC-M12F5-M12M5-22-10 BC-M12F5-M12M5A-22-10 ケーブル種類 PVC 保護等級（環境耐性） IP20 丸形QDスプリッタ 温度範囲 -20 ～ +70 °C 認証 4ピンパラレル結線構成例 S15YA4-M124-M124-0.2M S15YS-M124-M12M4M125-0.2 4ピン非パラレル結線構成例 4ピン非パラレル結線構成例 支線1 （ソケット） 支線1 支線1 （ソケット） 1 （ソケット） 1 2 1 N/C 2 4ピン Dコード （電圧：60 V AC/DC、電流：1.5 A 、AWG：22、M12ケーブル外径：7 mm 、M8ケーブル外径：5.8 mm） 幹線 3 （プラグ） 4 幹線 3 幹線 3 （プラグ） 4 （プラグ） 1 1 説明 長さ ストレート ピン配置 1 1 1 1 2 2 2 N/C 2 2 NC 2 3 3 4 3 4 3 3 3 2 m BCD-M12DM-RJ45-2 M12 プラグ M12 RJ45 4 4 4 4 支線2 1 4 支線2 5 （ソケット） （ソケット） 支線2 M12 両端コネクタ （ソケット） プラグ 5 m BCD-M12DM-RJ45-5 QD － RJ45 2 3 1 8 4ピン Aコード （電圧：30 V AC/DC、電流：4 A、AWG：4 x 22、ケーブル外径：5.2 mm 、 10 m BCD-M12DM-RJ45-10 温度範囲：-40 ～ +70 ℃、保護等級：IP67） 1 = 白/橙 ケーブル長さ 説明 長さ ストレート/ストレート 2 = 橙 ストレート L形 結線 ピン配置 （ソケット/プラグ） 3 = 白/緑 幹線（プラグ）支線（ソケット） RJ45 4 = 緑 プラグ 2 m BCD-RJ45-RJ45-2 2 0.2 m S15YA24-M124-M124-0.2M — 上記参照 3 両端コネクタ 5 m BCD-RJ45-RJ45-5 1 RJ45 4 1 8 ソケット 10 m BCD-RJ45-RJ45-10 2 0.2 m S15YA4-M124-M124-0.2M — 個別 1 3 4 幹線なし/ 一体型 コネクタ プラ グ 2 3 1 S15YS-M124- 4 0.2 m — 上記参照 M12M4M125-0.2 ソケット 2 1 3 4 5 26 bannerengineering.com 27

接続機器 M12現場組立型コネクタ M12現場組立型スライドロック式コネクタ 端子 ねじ 温度範囲 －40 ～ +85 °C 端子 スライドロック 温度範囲 －40 ～ +85 °C 保護等級（環境耐性） IP68 保護等級（環境耐性） IP68 スライドロック端子 4ピン （電圧：60 V AC/DC、電流：4 A、最大AWG：22、ケーブル外径：4-6 mm） 4ピン （電圧：60 V AC/DC、電流：4 A、最大AWG：20-24、ケーブル外径：4-6 mm） 説明 ストレート L形 ピン配置 説明 ストレート L形 ピン配置 ソケット ソケット ソケット ねじ端子 BFW-M12F4-6X BFW-M12F4A-6X 2 1 ソケット スライドロック端子 BFW-M12F4-6SL BFW-M12F4A-6SL 2 1 3 4 3 4 プラグ プラグ 2 プラグ ねじ端子 BFW-M12M4-6X BFW-M12M4A-6X 3 2 プラグ スライドロック端子 BFW-M12M4-6SL BFWM12M4A-6SL 3 1 4 1 4 5ピン （電圧：60 V AC/DC、電流：4 A、最大AWG：22、ケーブル外径：4-6 mm） 5ピン （電圧：60 V AC/DC、電流：4 A、最大AWG：20-24、ケーブル外径：4-6 mm） 説明 ストレート L形 ピン配置 説明 ストレート L形 ピン配置 ソケット 2 ソケット ソケット ねじ端子 BFW-M12F5-6X BFW-M12F5A-6X 1 2 3 ソケット スライドロック端子 BFW-M12F5-6SL BFW-M12F5A-6SL 1 4 3 5 4 5 プラグ 2 プラグ プラグ ねじ端子 BFW-M12M5-6X BFW-M12M5A-6X 3 2 プラグ スライドロック端子 BFW-M12M5-6SL BFWM12M5A-6SL 3 1 4 5 1 4 5 アクセサリ LMBM12MAG BWA-M12CAB-MAG LMBM12SP ACC-CAP M12-10 LMBS15MAG LMBS15SP M12 コードセット 用 M12 ケーブル用 M12 コードセッ ト 保護用 S15C用 S15C用 保持具 保持具 用保持具 エンドキャップ 保持具 保持具 （マグネット） （マグネット） （マグネット） 28 bannerengineering.com 29

ハブおよびコンバータ S15C コンバータ 共通プロトコルへの変換 S15Cインラインコンバータを使用することで、通信プロトコルの制限から解放され ます。S15Cコンバータは、デジタルI/Oやアナログなどの様々な入力信号をIO-Linkな 多くの製造現場で活躍している既存のレガシー機器。NPN/PNP dデ どのスマートな通信プロトコルに変換します。これにより、既存のレガシーセンサ を標準プロトコルに簡単に組み込んで、プロセスの監視・モニタリングを実現しま ジタル/O信号から 4‒20 mA、�‒�� Vアナログ信号まで、出力形式が す。S15Cコンバータは、センサや表示灯、その他の機器に直接接続してすぐに動作 多岐にわたります。 を開始できるように設計されており、工場の現場環境へ手間なくスムーズに導入い ただけます。 Bannerの多彩なIO-Linkコンバータ&ハブを活用することで、これら • これまでシステム接続が難しかった既存機器も、最新のスマートシステムへ簡単 の異なる信号をすべてスマートにIO-Linkシステムへ集約できます。 に接続・統合 物理的な接続が完了すれば、各機器間の通信プロトコルを統合しま • 狭いスペースや配線部にもすっきり収まる超小型設計 す。BannerのIO-Link製品は、複雑な信号もすばやく統一プロトコ • IP65/IP67/IP68の防塵・防水規格に適合した高耐久オーバーモールド構造 ルに変換し、自由度の高いIO-Linkネットワークを簡単に実現できま • 回路内の必要な場所に簡単に取り付けられるシンプルなM12接続 す。 S15C コンバータ S15C — I — KQ コンバータの多くは単3電池サイズの超小型設計で、M��コネクタで 既存配線にインライン接続するだけで、設置したその日から即座に 設定不要で、4-20 mAアナログなどの信号を I = 4－20 mA 信号変換を開始し、現場の「見える化」と省力化に大きく貢献しま IO-Linkへ簡単に変換します U = 0－10VDC B21 = デジタルI/O入力/出力 す。 アナログ MGN = Modbus MGP = Modbus GPS MVT= Modbus V/Tセンサ PWM / PFM デジタルI/O (NPN/PNP) MEZ = EZ-ARRAY MTH = Modbus T/Hセンサ MUL = Modbus超音波センサ RTD = RTD温度センサ R45C IO-Link－アナログ 出力コンバータ • IO-Linkマスタからの送信データに基づき、アナログ値（電圧信号または電流信号） を出力する小型IO-Link変換器 • IP65、IP67、IP68規格に準拠した堅牢なオーバーモールド設計 • センサへの直接接続およびインラインへの柔軟な配置が可能で、設置性に優れます シリーズ 機能 プラグ側 ソケット側 接続方式 R45 C — K — I Q C = コンバータ K = IO-Link I = ア ナログ電流出力 Q = M12コネクタ一体型（QD） U = ア ナログ電圧出力 30 bannerengineering.com 31

ハブおよびコンバータ R90C デジタルI/O IO-Linkハブ • 各独立ポートへ最大2系統のデジタルI/O信号を接続可能。 IO-Link マスタを介して各ポートのモニタリングおよびパラメー タ設定を実行可能 R45C IO-Link－デュアルアナ ログ • ホストミラーリング機能に対応。指定ポートのデジタルI/O 入出 力信号を、PLC/上位ホスト接続用コネクタ （プラグ）のピン2へ 入出力コンバータ 割り当て可能 • IO-Linkマスタからの受信データに基づき、アナログ値（電圧信号または電 シリーズ 機能 コンバータ 通信方式 接続方式 流信号）を出力する小型IO-Link変換器 • 本変換器はアナログ信号源（電圧/電流）との接続にも対応し、測定値を R90 C — 4B21 — K Q IO-Linkマスタへ送信するほか、代表的な PFM（パルス周波数変調）信号と C = コ ンバータ 4B21 = 4ポート、 K = IO-Link Q = 一体型M12（QD） して出力可能 バイモーダル • IP65/IP67/IP68の防塵・防水規格に適合した高耐久オーバーモールド構造 （ NPN/PNP両用）、 • センサへの直接接続およびインラインへの柔軟な配置が可能で、設置性に優 1ポートあたり2入力 れます または 1入力/1出力 シリーズ 機能 プラグ側 ソケット側 接続方式 R45 C — K II — II Q R95C デジタルI/O IO-Linkハブ C = コンバータ K = IO-Link II–II = アナログ1 電流入出力、アナログ2 電流入出力 Q = 一体型M12（ QD） • 各独立ポートへ最大2系統のデジタルI/O信号を接続可能。 UU–UU = ア ナログ1 電圧入出力、アナログ2 電圧入出力 IO-Link マスタを介して各ポートのモニタリングおよびパラメー タ設定を実行可能 • ホストミラーリング機能に対応。指定ポートのデジタルI/O 入出 力信号を、PLC/上位ホスト接続用コネクタ （プラグ）のピン2へ 割り当て可能 機能 コンバータ 通信方式 接続方式 R95 C — 8B22 — K Q C = コ ンバータ 8B21 = 8 ポート、バイモーダル K = IO-Link Q = 一 体型M12（QD） R130C デジタルI/O IO-Linkハブ （NPN/PNP両用）、1ポート あたり2入力または1入力/1出力 • 最大16点の機器を低コストでIO-Linkネットワークへ統合可能 8B22 = 8ポート、バイモーダル （NPN/PNP両用）、1ポート • M12 QDケーブル採用により、配線作業および設置工数を削減 あたり2入出力 • I/Oをセンサのすぐ近く（装置側）にリモート配置できるため、制御盤を大 幅に省スペース化可能 • 全ポート合計最大4Aの給電により、照明製品などの高出力を要する機器も R95C デジタルI/Oおよびア ナログ これ1台でサポート • 上面・側面のどちらからでも一目でわかるI/OステータスLEDを搭 載。トラ 入出力 IO-Linkハブ ブル発生時も迅速な復旧が可能 • IO-Linkマスタへ4ポート分のデジタルI/O入力データおよび4ポー ト分のアナログ入力データ（電圧または電流）を送信可能な小型 IO-Link変換器 • IO-Linkマスタからのプロセスデータ出力に基づき、各4ポートの シリーズ 機能 コンバータ 通信方式 接続方式 セットを経由してデジタルI/O信号およびアナログ信号（電圧ま R130 C — 8P22 — たは電流）の出力制御が可能 K Q • IP65/IP67/IP68の防塵・防水規格に適合した高耐久オーバーモー C = コ ンバータ 8P22 = 8 ポート、PNP、 K = IO-Link Q = 一体型M12（QD） ルド構造 1ポートあたり2入出力 シリーズ 機能 コンバータ 通信方式 接続方式 R95 C — 4B4UI — K Q C = コ ンバータ 4B4UI = 4 ポート、バイモーダル（NPN/PNP両用）、 K = IO-Link Q = 一 体型M12（QD） 1ポートあたり2入出力 4ポート、アナログ 4入力/4出力 32 bannerengineering.com 33

ハブおよびコンバータ R95C アナログ入力 IO -Linkハブ アナログ機器をIO-Linkシステムに統合 BannerのR95C 8ポートアナログ入力IO-Linkハブは、既存のアナログ機器をIO-Linkシステムへスムーズに追加統合 いただけます。最大8系統のアナログ信号（電流または電圧）を1つのIO-Linkデータストリームへスマートに集約 • アナログ信号源を入力とし、測定値をIO-Linkマスタへ送信・伝送す 処理します。高価なシールドケーブルを使用せず、一般的な4芯M12コードセットで接続できるため、設置工数と る小型IO-Link変換器 施工コストを大幅に削減します。高額なPLCアナログ入力カードの増設も不要になるため、トータル導入コストの • R95C IO-Linkハブは、非IO-Link機器をIO-Linkネットワーク環境へ統 大幅な削減に貢献します。 合するための迅速・簡便・低コストなソリューションを提供します • IP65/IP67/IP68の防塵・防水規格に適合した高耐久オーバーモールド 構造 IO-Linkマスタ • センサへの直接接続およびインラインへの柔軟な配置が可能で、設 置性に優れます シリーズ 機能 コンバータ 通信方式 接続方式 4-20 mA R95 C — 8UI — K Q C = コ ンバータ 8UI = 8ポート、アナログ入力 K = IO-Link Q = 一体型M12（QD） （電圧/電流） R95C システム構成図 0-10 V 0-10 V 4-20 mA 4-20 mA 4-20 mA アナログ IO-Li nkハブ 4-20 mA 0-10 V アナログ信号 IC70 盤内設置用IO-Linkハブ • コンパクトでDINレール取付可能なデザインにより省スペース化を 実現 • 設定可能な入力/出力チャンネルによりシステムの柔軟性を高めます • タイマーディレイ機能およびポートミラーリング機能内蔵による配 線工数およびPLC制御ロジックの削減 • リアルタイムステータスLEDによりトラブルシューティングを迅速化 アクセサリ 説明 接続方式 型式 16Ch PNP IO-Linkハブ IC70-16P-K ねじ端子 16Ch NPN IO-Linkハブ IC70-16N-K SMBR90S SMBR95RA LMBM12MAG BWA-M12CAB-MAG LMBM12SP LMBS15MAG LMBS15SP 取付ブラケット L形取付 M12 コードセッ ト M12 ケーブル M12 コードセッ ト S15C用 S15C用 （複数個によるス ブラケット 用保持具 用保持具 用保持具 保持具 保持具 タック設置可能） （マグネット） （マグネット） （マグネット） 34 bannerengineering.com 35

マスタ ネットワークの構築 DXMR90-4K マルチプロト コル BannerのIO-Linkマスタは、センサや照明機器、IO-Linkハブなど IO-Linkマスタ の多様なデバイスを接続するゲートウェイです。業界トップク DXMR90-4K IO-Linkマスタは、4つの専用IO-Linkポートでセンサや各種機器 ラスの超小型ボディにより、狭小スペースへの導入も容易です。 の信号を確実に受信する高性能プロセッサを内蔵しています。集中ハブと PLC や HMI、SCADA、さらには Banner CDSまで、お客様のシ してあらゆる現場データを1つのデータストリームに集約し、産業用イーサ ステム環境に合わせて必要な場所へ柔軟にデータを一括伝送・ ネット経由で上位へ伝送します。さらに、ScriptBasicやアクションルール による柔軟なプログラミングが可能なため、PLCなしのスタンドアロンで 活用いただけます。 高度な制御を実現し、設備導入コストの大幅削減に貢献します。Modbus RTUクライアントポートも搭載し、さらなる接続拡張にも対応します。 イーサネット接続 IO-Linkマスタ接続 その他の接続 型式 M12 Dコード イーサネット IO-Link用 M12コネクタ M12コネクタ仕様（電源・Modbus通信用プラグ（ポート0） × 1 コネクタ（ソケット） x 1 （ソケット）× 4 / 渡り配線用ソケット × 1） DXMR90-4K より多くの機器を簡単に接続 DXMR90-4Kなら、従来必要とされた高額な各種入力ユニットを増設することなく、最大4台までのIO-Linkデバイスを これ1台でスピーディーに接続・制御できます。EtherNet/IP、Modbus/TCP、PROFINETといった主要プロトコルに対応 しているため、既存の上位制御システムへもスムーズに導入可能です。さらに、拡張用のシリアルポートも標準装備。 より多くの周辺機器を柔軟に追加できるため、お客様の現場に最適なシステムレイアウトを強力にサポートします。 DXMR90-4K アナログセンサ Modbus Modbus Modbus センサ センサ センサ IO-Link IO-Link DXMR90-4K システム構成図 コンバータ タワーライト アクセサリ SMBR90S SMBR90RA SMBR90RADIN SMBR90RAMAG PSW-24-1 STP-M12D-406 取付ブラケット 取付ブラケット DINレール マグネット 式 電源 イーサネット （複数個によるス 取付ブラケット 取付ブラケット コードセット タック設置可能） 36 bannerengineering.com 37

マスタ DXMR110-8K マルチプロト コル DXMR190 上部引き出し型 IO-Linkマスタ • モデルに応じてAコードまたはLコードの2系統パススルー電源ポートを搭載し、 IO-Linkマスタ 接続機器への電源供給を一括化。大電流対応のLコード電源により多数の機器をデ イジーチェーン接続可能で、現場の配線工数と設置コストを大幅に削減 • EtherNet/IP、Modbus/TCPおよびPROFINETを含むFA通信プロト • 8つのAコードM12 IO-Linkポートは、ポートごとにIO-Link/デジタルI/Oを柔軟に切 コルによる、ローカル制御に対応 替可能。1 台で多様な現場機器を柔軟に統合可能 • 複数機器からの収集データを統合処理・制御するロジック演算 • イーサネットパススルー対応のDコード M12マルチプロトコルポートを2系統備え、 機能および課題解決機能を搭載 配線・敷設コストを最小限に抑えつつ、EtherNet/IP™、PROFINET®、Modbus® 経 • 優れた堅牢性を誇るIP67ハウジングの採用により、制御盤なし 由でお使いの制御システムへスムーズに導入・統合 での設置が可能となり、導入コストと手間を大幅に削可能 IO-Linkマスタ • ケーブル配線を一括集約し配線工数および総重量を最小限に抑 イーサネット接続 接続 電源接続 最大合計電流 型式 え、特にロボティクスなど重量制限のある用途に最適 • アクションルール設定やScriptBasicプログラミングに対応し、 M12 Dコード コネク M12 プラグ Aコード x 1（入力 ） 現場のニーズに合わせた自在なカスタマイズが可能 タ（ソケット） x 2 M12 ソケット Aコード x 1（出力） 4 A DXMR190-8K （デイジーチェーン M12 コネクタ 接続および上位制御 （ソケット） x 8 系通信用） M12 プラグ Lコード x 1（入力 ） M12 ソケット Lコード x 1（出力） 8 A DXMR190-L-8K イーサネット接続 IO-Linkマスタ接続 その他の接続 型式 渡り配線接続および上位制御システムとの通信用 IO-Link用 M12コネクタ 電源用M12コネクタ仕様 M12 Dコードソケットイーサネットコネクタ2ポート （ソケット）× 8 （入力用プラグ × 1 / 渡り配線用ソケット × 1） DXMR110-8K R45C Modbus RTU通信対応 IO-Linkマスタ • 2台のIO-Link機器を同時に接続し、Modbus RTU経由でのデータアクセス・一括 管理を実現 • 堅牢設計：組み立てや個別の配線作業が不要で、簡単に取付可能 IO-Linkネットワークの最適化 • 一体型5ピン M12プラグコネクタ（QD) • 一体型4ピン M12ソケットコネクタ（QD) x 2 コンパクト設計のDXMR110-8Kなら、従来必要とされた高額な各種入力ユニットを増設することなく、 センサ、表示灯、IO-Linkハブなど最大8台のIO-Linkデバイスをこれ1台に集約して接続・制御できます。 • 2ポート分のIO-Linkマスタ状態表示表示灯を搭載 EtherNet/IP、Modbus/TCP、PROFINETといった主要な産業用ネットワークに対応しているため、既存の • Modbus RTU通信接続状態表示表示灯を搭載 上位制御システムへもスムーズに導入可能です。さらに、現場のIO-Linkデータをクラウドプラットフォーム へ直接送信する機能も搭載しており、遠隔でのデータ活用や工場のIoT化を強力にサポートします。 シリーズ 機能 コンバータ 通信方式 通信方式 IO-Link バルブマニホールド デジタルI/O IO-Linkハブ IO-Linkセンサ R45 C — 2K — M Q タワーライト DXMR110-8K システム構成図 C = コンバータ 2K = 2ポート IO-Linkマスタ M = Modbusサーバ接続（プラグ ） Q = M12コネクタ PLC （ソケット） 一体型（QD) 電源 R90C Modbus RTU通信対 応 IO-Linkマスタ 24 VDC DXMR110-8K R90C 4ポートIO-Linkマスタは、1台で最大4台のIO-Link機器に接続し、Modbus RTU 経由でデータ収集や機能設定をスムーズに行えます。Modbusレジスタを活用する IO-Linkセンサ ことで、接続された各デバイスと設定機能へ簡単にアクセスでき、システム管理 IO-Link の 手間を大幅に削減します。 コンバータ • プロセスデータ入力 • デジタルI/O入出力設定 IO-Link • プロセスデータ出力 コンバータ • IO-Linkイベント アナログセンサ • 接続機器情報 • データストレージ デジタルI/O IO-Linkハブ • ISDUデータ • SIOモード シリーズ 機能 コンバータ 通信方式 通信方式 空気圧アクチュエータ R90 C — 4K — M Q IO-Link非対応デバイスの場合でも対応可能です。当社の広範なコンバータ製品群により、ほとんどの産業用機器を迅速に IO-Link通信へ統合させることができます。これにより、お客様が必要とするシステムを柔軟に構築していただけます C = コ ンバータ 4K = 4ポート IO-Linkマスタ M = Modbusサーバ接続（プラグ） Q = M12ソケットコネクタ一体型（QD) （ソケット） 38 bannerengineering.com 39
