どのような狭小スペースにもスムーズに導入可能。小型・低価格でありながら600ルーメンの優れた光量を実現します。
近年、装置の小型化に伴い、制御盤内やコンベヤ、画像検査装置の内部など、照明を取り付けるスペースの確保が困難になっています。本製品は、そうした狭小スペースにも容易に組み込める設計を採用しています。
Bannerの「WLR95 小型エリア照明」は、スペースの制約が厳しい現場の悩みを解決する超薄型のLED照明です。
【狭小スペースに最適な特長】
・圧倒的なコンパクト設計
130 mm x 49 mm x 17 mmという超薄型サイズを実現しており、省スペースなコンパクト設計で幅広い用途をカバーします。
・サイズを超える明るさ
小型・低価格でありながら、クールホワイト（6500K）のLEDにより600ルーメンの優れた光量を発揮します。既存設備の照度不足を解決する最適な製品です。
・簡単な光量調整
制御方式として「高/低/OFF」の切り替えが可能であり、現場の用途や必要な照度に合わせて柔軟に対応できます。
このカタログについて
| ドキュメント名 | WLR95 小型エリア照明 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 723.7Kb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1

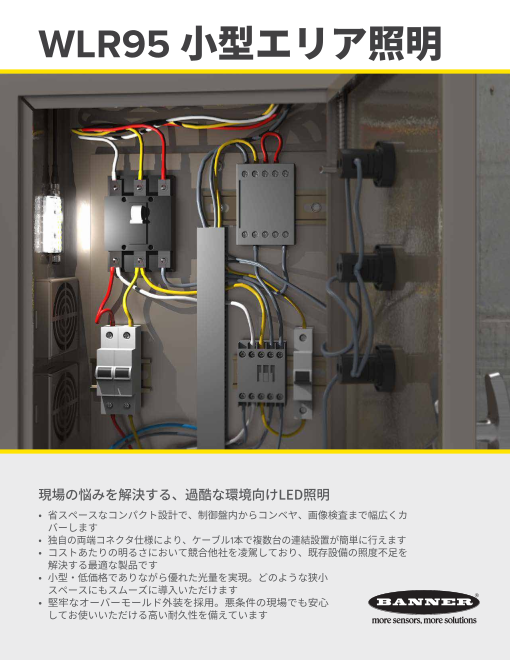

WLR95 小型エリア照明
現場の悩みを解決する、過酷な環境向けLED照明
• 省スペースなコンパクト設計で、制御盤内からコンベヤ、画像検査まで幅広くカ
バーします
• 独自の両端コネクタ仕様により、ケーブル1本で複数台の連結設置が簡単に行えます
• コストあたりの明るさにおいて競合他社を凌駕しており、既存設備の照度不足を
解決する最適な製品です
• 小型・低価格でありながら優れた光量を実現。どのような狭小
スペースにもスムーズに導入いただけます
• 堅牢なオーバーモールド外装を採用。悪条件の現場でも安心
してお使いいただける高い耐久性を備えています
Page2
WLR95 インラインエリア照明
シリーズ 連結仕様 色 ウィンドウ 制御方式 接続方式
WLR95 W Q
空白 = 直列接続対応 W = クールホワイト 空白 = クリア 空白 = 高 / 低 / OFF Q = 4ピン M12コネクタ
（6500K） 一体型（QD）
仕様
供給電圧 12 ～ 30 VDC
130 mm
ルーメン 600
材質・構造 コネクタ：黄銅ニッケルメッキ
49 mm ハウジング： TPU
（ソケットコネクタ部用着脱式
保護キャップ付属）
動作温度 -40 ～ +50 ℃
保護等級（環境耐性） IP65、IP67、NEMA 1、UL Type 1
認証
17 mm
アクセサリ
SMBR90RA SMBR90RAMAG LMBR95MAG PSW-24-1 PSW-24-2 ACC-CAP M12-10
L形ブラケット L形マグネット 式 マグネット式取付 1A、24 VDC 2A、24 VDC 保護エンドキャップ
ブラケット ブラケットキット 電源 電源 （10個入）
M12 コードセット 4ピン 4ピン 4ピン
ストレートコネクタの MQDC-406
クタ付 MQDEC-401SS 41M1241
M12コネ クタ（ CSB-M12
QD）
型式を記載しています。 2 m (6.5') M12 両端コネ 0.31 m (1') 0.30 m (1')
L形コネクタの場合は、 MQDC-415 コードセット
ストレートコネクタ MQDEC-403SS スプリッタケーブル 241
型番の末尾にRAを追加 5 m (15') 0.61 m (3') 幹線（プラグ） CSB-M12415M1
－ 4.5 m (15')
仕様
してください MQDC-430 MQDEC-406SS 分岐（ソケット）0.3 m CSB-M12425M1241
（例：MQDC-406RA） 9 m (30') 2 m (6.5') 7.6 m (25')
Banner Engineering Corp.
9714 10th Avenue North • Minneapolis, MN 55441 • 1-888-373-6767 • www.bannerengineering.com
© 2023 Banner Engineering Corp. Minneapolis, MN USA PN B_51821455
