外観検査用オプションや防眩アイシールドをラインナップ。0-10 V調光で現場に最適な明るさを提供します。
自動車のボディや光沢のある製品の外観検査において、微細なキズや凹みを確実に見つけ出すには、特殊な照射パターンを持つ照明が不可欠です。また、長時間の目視検査では作業者の目の疲労も考慮する必要があります。
「WLB72 LEDバーライト」は、高品質な検査と快適な作業環境を両立させる機能を備えた産業用LEDバーライトです。
【検査精度と作業者の快適性を高める特長】
・外観検査に特化した機能
自動車のボディ検査などに最適な、外観検査に効果的なゼブラストライピング（縞状照射）機能をオプションでラインナップしています。製品表面の微細な歪みや欠陥を浮き上がらせ、検査の歩留まり向上に貢献します。
・目の疲労を軽減する防眩設計
眩しさを大幅に抑えるアイシールドウィンドウ（防眩）をオプションで選択可能です。作業者の目への負担を減らし、長時間の作業でも集中力を維持できます。
・最適な明るさへの柔軟な調整
0-10 V調光機能（アナログ調光）により、作業環境や用途に合わせた最適な明るさに柔軟調整が可能です。
製品品質の向上と作業者の負担軽減を同時に実現する、現場重視のLEDバーライトソリューションをカタログでご覧ください。
このカタログについて
| ドキュメント名 | WLB72 LEDバーライト |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 787.1Kb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

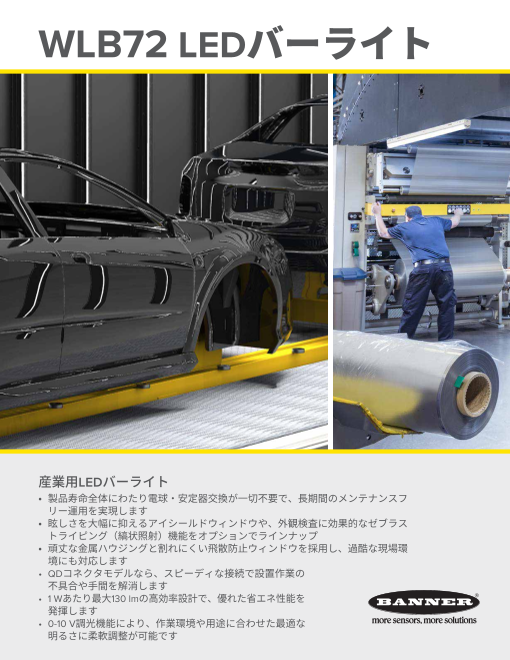

Page1
WLB72 LEDバーライト
産業用LEDバーライト
• 製品寿命全体にわたり電球・安定器交換が一切不要で、長期間のメンテナンスフ
リー運用を実現します
• 眩しさを大幅に抑えるアイシールドウィンドウや、外観検査に効果的なゼブラス
トライピング（縞状照射）機能をオプションでラインナップ
• 頑丈な金属ハウジングと割れにくい飛散防止ウィンドウを採用し、過酷な現場環
境にも対応します
• QDコネクタモデルなら、スピーディな接続で設置作業 の
不具合や手間を解消します
• 1 Wあたり最大130 lmの高効率設計で、優れた省エネ性能を
発揮します
• 0-10 V調光機能により、作業環境や用途に合わせた最適な
明るさに柔軟調整が可能です
Page2
WLB72 バーライト
照明部
シリーズ クラス 電圧 連結仕様 色 CRI 長さ（mm）ウィンドウ 取付 制御方式ハウジング 接続方式
WLB72 B Z C W 1200 D A CT
B = Basic C = 連結対応 空白 = 80 CRI 1200 A = 0-10 V CT = 電線管接続口
I = 検査用 X = 連結非対応 H = 高CRI* 2400 アナログ調光 QPA0.5 = 0.5 m ピグテール（端部）
QPB0.5 = 0.5 m ピグテール（側面）
Z = AC W = 昼白色 D = 拡散** QPA1 = 1 m ピグテール（端部）
WW = 電球色 E25 = アイシールド（防眩） 空白 = 白色
*昼白色モデルのみ対応 QPB1 = 1 m ピグテール（側面）
** 検査用モデルは非対応 ハウジング
空白 = 取付レールなし QPC1 = 1 m ピグテール（背面）
BK = 黒色
R = 取付レールあり QPA2 = 2 m ピグテール（端部）
ハウジング QPB2 = 2 m ピグテール（側面）
QPC2 = 2 m ピグテール（背面）
仕様
L 供給電圧 120 ～ 277 VAC
L ルーメン 拡散：6,800–1,300
アイシールド：3,800–7,600
81.6 mm 材質・構造 ハウジング：亜鉛めっき鋼板
94 mm （耐食性ポリエステル粉体塗装処理）
ウィンドウ：ポリカーボネート
エンドキャップ：ポリカーボネート
72 mm 動作温度 -40 ～ +50 ℃
保護等級（環境耐性） IP20
照明部長さ（L） 認証
1200 mm 2400 mm
アクセサリ
LMBWLB72F LMBWLB72RAS LMBWLB72HKHV
表面取付 角度調 長さ調整可能 LMBWLB72HK LCS10
整 吊り下げキット 吊り下げ固定 4ゾーン制御
BCP-MAF3-MAM3-14-1M MQDEC-403SS
1 m (3') 0.91 m (3')
3ピン 電源用コードセット BCP-MAF3-MAM3-14-2M 4ピン 両端コネクタ付 MQDEC-406SS
両端ストレートコネクタ 2 m (6.5')
（プラグ - ソケット） BCP-MAF3-MAM3-14-5M コードセット 2 m (6.5')
両端ストレートコネクタ MQDEC-415SS
5 m (15') （プラグ - ソケット） 4.5 m (15')
BCP-MAF3-MAM3-14-10M MQDEC-430SS
10 m (33') 9 m (30')
Banner Engineering Corp.
9714 10th Avenue North • Minneapolis, MN 55441 • 1-888-373-6767 • www.bannerengineering.com
© 2023 Banner Engineering Corp. Minneapolis, MN USA PN 212473 rev. C
