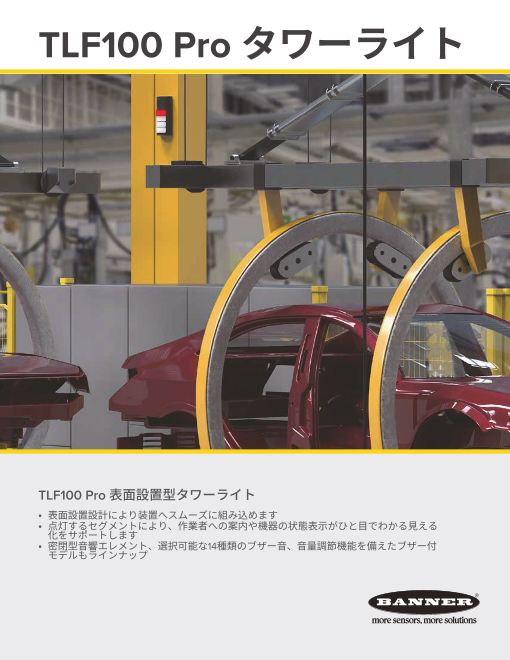

TLF100 Pro タワーライト

TLF100 Pro タワーライト TLF100 Pro 表面設置型タワーライト • 表面設置設計により装置へスムーズに組み込めます • 点灯するセグメントにより、作業者への案内や機器の状態表示がひと目でわかる見える 化をサポートします • 密閉型音響エレメント、選択可能な14種類のブザー音、音量調節機能を備えたブザー付 モデルもラインナップ

多彩なアニメーションと音響機能を備えた優れたステータス表示 取付用ねじ インサート 1 mの距離で84～94 dBの 音量を実現する密 閉型ブザー IP65およびIP69K適合 PRO 3・4セグメント 汎用的な各種用途に適した標準モデル 周囲光が強い環境でも視認可能な （黒およびクールグレーをラインナップ） 昼光視認モデル 音色 低音量 連続音 パルス音 ウォブル音 スタッカート音 ストローブ音 サイレン 中音量 ウープ音 チャイム音 メロディ1 メロディ2 メロディ3 ユーザ定義 パターン 大音量 TLF100 Pro 音響 シリーズ スタイル セグメント数 報知器 制御方式 ハウジング色 接続方式 TLF100 P 3 K C QP P = Pro 3 = 3セグメント 空白 = なし K = IO-Link 空白 = 黒 空白 = 2 mケーブル 4 = 4セグメント A = 密閉型ブザー 空白 = デジタル I/O C = クールグレー QP = 4・5・8ピン M12 （Pro Editor対応） コネクタ一体型（QD） 150 mmピグテール TLF100 Pro 昼光視認モデル セグメント セグメント セグメント セグメント 音響 シリーズ スタイル ハウジング 1 色 2 色 3 色 4 色 報知器 接続方式 TLF100 P DL G Y R QP P = Pro DL = 昼光視 G = 緑 G = 緑 G = 緑 G = 緑 空白 = なし 認可能 Y = 黄 Y = 黄 Y = 黄 Y = 黄 A = 密閉型ブザー B = 青 B = 青 B = 青 B = 青 R = 赤 R = 赤 R = 赤 R = 赤 W = 白 W = 白 W = 白 W = 白 空白 = 2 mケーブル 空白 = 3セグメント QP = 5・8ピン M12コネクタ一体型（QD） www.bannerengineering.com | 1-888-373-6767 150 mmピグテール 注記： 型式の組み合わせにより、一部ご用意できないモデルがあります。 詳細については当社までお問い合わせください

自動車組み立てライン向け高視認性 ステータス表示 課題 自動車工場の組み立てラインでは、不測のトラブルによるライン 遅延や全停止が生産性を大きく低下させる原因となります。作業 者が直ちに異常を把握して即座に対処できれば、ダウンタイムを 大幅に削減し高効率な稼働状態を維持できます。そのためには、 ラインの状況をリアルタイムで確実に伝える環境づくりが重要です。 ソリューション 光と音による直感的なステータス通知により、現場の作業者は異 常の発見から復旧までを短時間で行えるようになり、ラインの迅 速な正常復帰が可能となります。組み立てラインの上にTLF100 Pro 表面設置型タワーライトを設置したことで、作業者は遠くからで も目と耳で明確なステータスを認識できるようになります。抜群 の視認性を誇るタワーライトが装置の状況確認をスピード化し、 現場の可視化を大幅に強化します。TLF100は、正常稼働時の「緑」、 注意を促す「黄」、異常停止やメンテナンスを知らせる「赤」へ と柔軟に点灯切替が可能です。施工も極めて簡単で、柱の表面に すっきりと収まるスマートなデザインです。さらに、赤点灯時に は自動で警告音が鳴る音響アラームも標準採用。1台で発光色や音 を自由にカスタマイズできるため、工場内の多様な工程での発注・ 運用の標準化にも貢献します。TLF100 Proの導入により、工場内 の情報共有が向上され、ラインのトラブルへ即座に対処すること でダウンタイムの削減に大きく貢献します。 モードおよびアニメーション マルチカラー 調光グラデーション ブザー タイマー レベル スクロール 往復スクロール 点滅 カウンタ

TLF100 Pro 表面設置型タワーライト 仕様 電源 Pro Editor対応モデル：12 ～30 VDC IO-Linkモデル：18 ～ 30 VDC 動作温度 -40 ～ +50 ℃ 190 mm 材質・構造 ベース、カバー、LED表示部：ポリカーボネート 保護等級 IP65、DIN 40050-9準拠のIP69K、 （環境耐性） およびUL Type 4X適合 認証 43 mm 100 mm アクセサリ 取付ブラケット コードセット 4ピン 両端M12コネクタ MQDEC-403SS （IO-Linkモデル用） 1 m (3') ストレートコネクタ仕様 MQDEC-406SS 1.8 m (6') MQDEC-412SS 3.6 m (12') 5ピン M12 MQDC1-506 ストレートコネクタの型式を記載 2 m (6.5') しています。L形コネクタの場合は 、 MQDC1-515 型番の末尾にRAを追加して ください 5 m (15') MQDC1-530 （例：MQDC1-506RA） 9 m (30') SMBTLF100F SMBTLF100F 8ピン M12 MQDC2S-806 縦向き設置 横向き設置 ストレートコネクタの型式を記載 2 m (6.5') しています。L形コネクタの場合は、 MQDC2S-815 型番の末尾にRAを追加して ください 5 m (15') MQDC2S-830 （例： MQDC2S-806RA） 9 m (30') Pro Editorアクセサリ MQDC-506-USB ACC-PRO-CABLE5 Pro コンバータケーブル ケーブル引き出し式および CSB-M1251FM1251M ねじ端子モデル用適合アクセサリ スプリッタ MQDC-801-5M-PRO PSW-24-1 5ピン - 8ピン 両端コネクタ付 電源 コードセット Banner Engineering Corp. 9714 10th Avenue North • Minneapolis, MN 55441 • 1-888-373-6767 • www.bannerengineering.com © 2022 Banner Engineering Corp. Minneapolis, MN USA PN B_51166711
