レンズ付高輝度LEDが対象物を鮮明に照射。ストロボ制御や調光機能により、画像処理に最適な光環境を構築します。
自動検査ラインやビジョンシステムにおいて、照明の性能は画像処理の精度を決定づける極めて重要な要素です。光量不足や不適切な照射角度は、欠陥の見落としやスキャンエラーを引き起こし、品質管理の大きなリスクとなります。
Bannerの「BL60 密閉型LEDバーライト」は、画像処理システムの欠陥検出・スキャン精度を向上させるために設計された高性能照明です。
【画像処理の精度を極限まで高める特長】
・高輝度・高指向性の照射
レンズ付高輝度LEDが対象物を鮮明に照らし出し、画像処理システムの欠陥検出・スキャン精度を向上させます。可視光および赤外線モデルには14度FWHM狭角レンズ（L14）を、紫外線モデルには30度FWHM広角レンズ（L30）を採用しており、用途に応じた最適な配光を実現します。
・最適な撮像環境を作る高度な制御
PWM/ストロボ制御や1〜10V調光機能により、現場の用途に応じた最適光量を簡単に実現できます。高速で移動するワークのブレを止めるストロボ発光や、カメラの露光に合わせた細やかな調光が可能です。
・豊富なカラーバリエーション
赤、緑、青、白（昼白色 5000K）の可視光に加え、UV（365 nm / 395 nm 紫外線）やIR（赤外線）まで豊富なカラーラインナップを揃えており、あらゆる検査ニーズに柔軟に対応可能です。
対象物の特徴を際立たせ、検査システムの歩留まり向上に直結するビジョン用照明の全貌を本カタログにてご確認ください。
このカタログについて
| ドキュメント名 | BL60 密閉型LEDバーライト |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 667.1Kb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

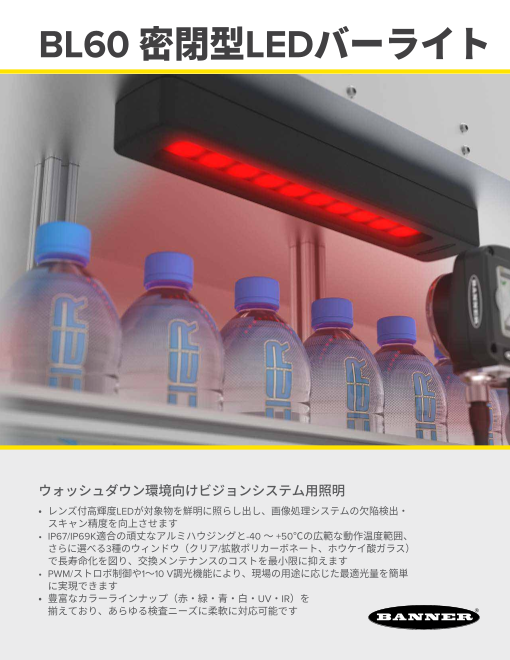

Page1
BL60 密閉型LEDバーライト
ウォッシュダウン環境向けビジョンシステム用照明
• レンズ付高輝度LEDが対象物を鮮明に照らし出し、画像処理システムの欠陥検出・
スキャン精度を向上させます
• IP67/IP69K適合の頑丈なアルミハウジングと-40 ～ +50℃の広範な動作温度範囲、
さらに選べる3種のウィンドウ（クリア/拡散ポリカーボネート、ホウケイ酸ガラス）
で長寿命化を図り、交換メンテナンスのコストを最小限に抑えます
• PWM/ストロボ制御や1～10 V調光機能により、現場の用途に応じた最適光量を簡単
に実現できます
• 豊富なカラーラインナップ（赤・緑・青・白・ UV・IR）を
揃えており、あらゆる検査ニーズに柔軟に対応可能です
Page2
BL60 密閉型LEDバーライト
シリーズ 色 長さ（mm） 発光面カバー レンズ 制御方式 密閉型 接続方式
BL60 W 340 L14 A S Q
W = 昼白色（5000K） 340 空白 = 透明ポリカーボネート A = 可変PWM/ストロボ調光、 S = 密閉型 Q = 5ピン M12プラグ
R = 赤 640 D = 拡散ポリカーボネート および1 ～ 10 Vアナログ コネクタ一体型（QD）
G = 緑 G = ホウケイ酸ガラス 電圧調光
コネクタ（QD）モデルには適合する
B = 青 コードセット（別売）が必要です
I = 赤外線
UV365 = 365 nm 紫外線 L14 = 14度FWHM狭角レンズ（可視光モデルおよび赤外線モデルのみ）
UV395 = 395 nm 紫外線 L30 = 30度FWHM広角レンズ（紫外線モデルのみ）
仕様
31 mm
供給電圧 12 ～ 30 VDC
ルーメン 300 ～ 2,600*
材質・構造 ハウジング：黒色電着塗装アルミ
381 または 680 mm ウィンドウ：透明または拡散ポリカーボネート、
または透明ホウケイ酸ガラス
動作温度 -40 ～ +50 ℃
保護等級（環境耐性） IP67、JIS C IP68G、IP69K
認証
*長さや色によって異なります
61 mm
アクセサリ
5ピン M12 MQDC1-506
ストレートコネクタの型式を 2 m (6.5')
記載しています。L形コネクタ MQDC1-515
の場合は、型番の末尾にRA を 5 m (15')
LMBWLC60F LMBWLC60RA LMBWLC60RAS LMBWLC60MAG 追加してください MQDC1-530
面取付用ブラケット L形ブラケット 角度調整機構付 マグネット式固定キット （例：MQDC1-506RA） 9 m (30')
（2個セット） (2個セット) L形ブラケット (2個セット)
(2個セット)
Banner Engineering Corp.
1-888-373-6767 • www.bannerengineering.com
© 2024 Banner Engineering Corp. Minneapolis, MN USA PN B_51894248
