スナップクリップやマグネットで簡単設置。配線をすっきりまとめ、作業台周りのレイアウトを最適化します。
セル生産方式の作業台や大型の検査装置において、複数台の照明を設置する際の配線作業は、工数増加や見た目の煩雑さを招きます。
「WLB32V 作業台用LED照明」は、配線の取り回しや設置のしやすさを追求し、施工にかかる手間と時間を大幅に削減します。
【スムーズな導入をサポートする特長】
・配線をすっきりまとめる渡り配線
最大5 mまでの渡り配線（カスケード接続）に対応しています。煩わしい配線まわりをすっきりまとめ、施工の手間を大幅に軽減します。
・多様な設置オプション
スナップクリップで簡単に設置できるほか、マグネット式取付ブラケットやスイベル取付ブラケット（角度調整ブラケット）など、多彩なアクセサリに対応しています。
・既存システムへの容易な組み込み
12〜30 VDCのDC電源対応で、既存の装置制御システムヘスムーズに導入いただけます。
設計の手間を最小限に抑えつつ、美しく機能的な作業環境を構築する照明ソリューションの詳細をカタログでご覧ください。
このカタログについて
| ドキュメント名 | WLB32V 作業台用LED照明 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 669.2Kb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

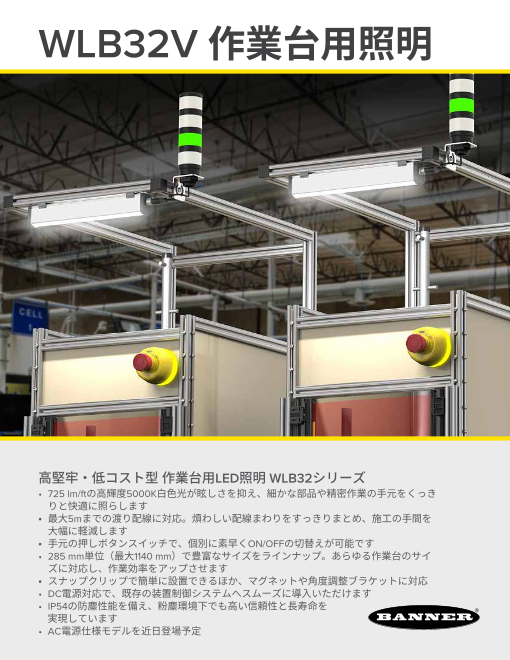

Page1
WLB32V 作業台用照明
高堅牢・低コスト型 作業台用LED照明 WLB32シリーズ
• 725 lm/ftの高輝度5000K白色光が眩しさを抑え、細かな部品や精密作業の手元をくっき
りと快適に照らします
• 最大5mまでの渡り配線に対応。煩わしい配線まわりをすっきりまとめ、施工の手間を
大幅に軽減します
• 手元の押しボタンスイッチで、個別に素早くON/OFFの切替えが可能です
• 285 mm単位（最大1140 mm）で豊富なサイズをラインナップ。あらゆる作業台のサイ
ズに対応し、作業効率をアップさせます
• スナップクリップで簡単に設置できるほか、マグネットや角度調整ブラケットに対応
• DC電源対応で、既存の装置制御システムへスムーズに導入いただけます
• IP54の防塵性能を備え、粉塵環境下でも高い信頼性と長寿命 を
実現しています
• AC電源仕様モデルを近日登場予定
Page2
WLB32V 作業台用照明
照明部
シリーズ 電源 連結仕様 LED色 長さ（mm） スイッチ 接続方式
WLB32V X W 285 PB Q
空白 = DC X = 連結非対応 W = 白 285 PB = ON/OFF Q = 4ピン M12プラグ QD（連結非対応モデル)
C = 連結対応 570 4ピン M12プラグおよび4ピン M12ソケット QD
（カスケード接続） 855 （連結対応モデル）
1140 コネクタ（QD）モデルには適合するコードセット（別売）が必要です
仕様
連結非対応モデル
供給電圧 12 ～ 30 VDC
ルーメン 725–2540
連結対応モデル 色温度 5000K
スイッチ ON/OFF
L 材質・構造 ハウジング：ポリカーボネート
46.3 mm エンドキャップ：ナイロン
動作温度 -40°C ～ 70°C
34.3 mm 保護等級（環境耐性） IP54
認証
照明部長さ（mm） ルーメン（25 ℃での代表値）
285 725
570 1450
855 2175
1140 2540
アクセサリ
LMBWLB32 LMBWLB32-180S LMBWLB32MAG LMBWLB32U LMBWLB32UT
スナップ スイベル マグネット式 6.5 mm貫通穴付手回し 1/4-20スタッドボルト用手回し
取付ブラケット 取付ブラケット 取付ブラケット ねじクランプブラケット ねじクランプブラケット
4ピン M12コネクタ片側バラ線 BC-M12F4-22-2 BC-M12F4-M12M4-22-2
ストレートコネクタ仕様。 2 m (6.5 ft) 2 m (6.5 ft)
L形仕様の場合は、型式 BC-M12F4-22-5 4ピン M��両端コネクタ BC-M12F4-M12M4-22-5
「M12F4」の末尾に「A」 5 m (16.4 ft) ストレートコネクタ仕様 5 m (16.4 ft)
を追加します BC-M12F4-22-10 BC-M12F4-M12M4-22-10
（例：BC-M12F4A-22-2） 10 m (32.8 ft) 10 m (32.8 ft)
Banner Engineering Corp.
1-888-373-6767 • www.bannerengineering.com
© 2026 Banner Engineering Corp. Minneapolis, MN USA PN B_51973063
