連結対応モデルと豊富なサイズ展開で、装置の隙間から大型設備まで柔軟に組み込み可能。配線もコネクタで簡単です
装置内部や検査ラインの照明追加において、限られたスペースへの取り付けや既存システムへの電源統合は、設計者を悩ませる課題です。
「WLS28V 作業用LEDバーライト」は、柔軟なサイズ展開と高い接続性で、あらゆる装置への組み込みを圧倒的に容易にします。
【装置への組み込みに最適な特長】
・豊富なサイズと連結仕様
全8種類の長さを揃え、連結対応モデルと連結非対応モデルから用途に合わせて選択可能です。小型の検査装置から大型の組み立てラインまで、最適な長さの照明を設置できます。
・既存システムへのスムーズな導入
24 VDCのDC電源対応で、既存の装置制御システムヘスムーズに導入いただけます。別系統のAC電源を用意する手間が省けます。
・配線が容易なコネクタ接続
接続方式には4ピン M12コネクタ一体型（QD）を採用しており、スプリッタやコードセット（別売）を用いた配線やデイジーチェーン接続も簡単に行えます。マグネット式を含む多彩な専用ブラケットも用意されています。
設計の手間を最小限に抑えつつ、装置の付加価値とメンテナンス性を高める照明ソリューションの詳細をカタログでご覧ください。
このカタログについて
| ドキュメント名 | WLS28V 作業用LEDバーライト |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 776Kb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

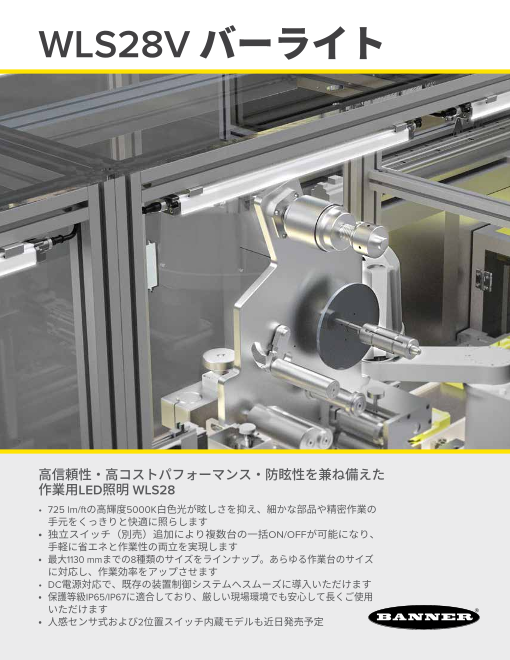

Page1
WLS28V バーライト
高信頼性・高コストパフォーマンス・防眩性を兼ね備えた
作業用LED照明 WLS28
• 725 lm/ftの高輝度5000K白色光が眩しさを抑え、細かな部品や精密作業の
手元をくっきりと快適に照らします
• 独立スイッチ（別売）追加により複数台の一括ON/OFFが可能になり、
手軽に省エネと作業性の両立を実現します
• 最大1130 mmまでの8種類のサイズをラインナップ。あらゆる作業台のサイズ
に対応し、作業効率をアップさせます
• DC電源対応で、既存の装置制御システムへスムーズに導入いただけます
• 保護等級IP65/IP67に適合しており、厳しい現場環境でも安心して長くご 使用
いただけます
• 人感センサ式および2位置スイッチ内蔵モデルも近日発売予定
Page2
WLS28V バーライト
照明部 発光面
シリーズ 連結仕様 LED色 長さ（mm） カバー 材質・構造 接続方式
WLS28V C W 285 D S Q
C = 連結対応 W = 白 145 710 D = 拡散プラスチック S = 密閉型 Q = 4ピン M12コネクタ
X = 連結非対応 285 850 一体型（QD）
430 990 コネクタ（QD）モデルには適合する
570 1130 コードセット（別売）が必要です
仕様
連結非対応モデル 連結対応モデル
照明部
31.6 mm 長さ ルーメン 標準 供給電圧 24 VDC
（25 ℃での代表値） 消費電力 *
（mm） （W） 色温度 5000 K
145 360 3.6
285 725 7.2 材質・構造 ハウジング：白色ポリカーボネ ート
24.6 mm 430 1090 10.8 エンドキャップ：黒色ポリカーボネート
570 1450 14.4 動作温度 –20 ～ +50 ℃
710 1810 18
850 2175 21.6 保護等級（環境 耐性） IP65, IP67
照明部 990 2535 25.2
1130 2900 28.8 振動：10～55 Hz、
長さ 全振幅 1.0 mm（IEC 60068-2-6 準拠）
*標準動作消費電力（代表値）はDC 24Vでの測定値です 耐振動・耐衝撃 耐 衝撃：15 G、パルス幅 11 ms、
半波正弦波（IEC 60068-2-27 準拠）
認証
アクセサリ
WLS28V用 WLS28用天面 WLS28用側面 WLS28用マグネット式取付ブラケット
取付ブラケット 取付ブラケット 取付ブラケット SMBWLS28RAとの組み合わせ例
WLS28VPBQ
WLS28Vシリーズ用
M12コネクタ付
インラインスイッチ
LMBWLS28VSP SMBWLS28RA SMBWLS28SM SMBWLSMAG
（WLS28V本体に同梱、（WLS28V本体に同 梱） SMBWLSMAGR
3個セット） マグネット用
保護カバーは別売
4ピン M12 BC-M12F4-22-2 BC-M12F4-M12M4-22-2
ストレートコネクタ仕様。 2 m (6.5 ft) 4ピン M12 2 m (6.5 ft) CSB-M1241M1241
幹線：0.3 m（1 ft）プラグ
L形仕様の場合は、型式 BC-M12F4-22-5 両端コネクタ BC-M12F4-M12M4-22-5 4ピン M12
スプリッタ 分岐：0.3 m（1 ft）ソケット × 2
「M12F4」の末尾に「A」 5 m (16.4 ft) ストレートコネクタ 5 m (16.4 ft)
を追加します BC-M12F4-22-10 仕様 BC-M12F4-M12M4-22-10
（例：BC-M12F4A-22-2） 10 m (32.8 ft) 10 m (32.8 ft)
Banner Engineering Corp.
1-888-373-6767 • www.bannerengineering.com
© 2026 Banner Engineering Corp. Minneapolis, MN USA PN B_51973066
