ラッチロック Z170　金型自動開閉調整装置

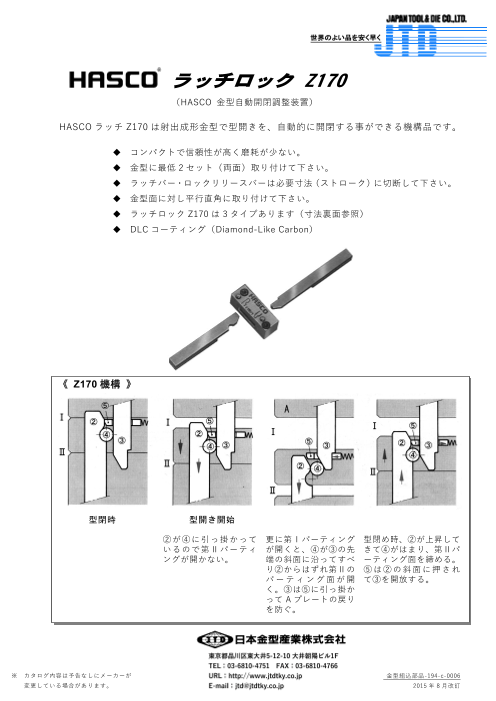

ラッチロック Z170 （HASCO ⾦型⾃動開閉調整装置） HASCO ラッチ Z170 は射出成形⾦型で型開きを、⾃動的に開閉する事ができる機構品です。  コンパクトで信頼性が⾼く磨耗が少ない。  ⾦型に最低 2 セット（両⾯）取り付けて下さい。  ラッチバー・ロックリリースバーは必要⼨法（ストローク）に切断して下さい。  ⾦型⾯に対し平⾏直⾓に取り付けて下さい。  ラッチロック Z170 は 3 タイプあります（⼨法裏⾯参照）  DLC コーティング（Diamond-Like Carbon） 《 Z170 機構 》 型閉時 型開き開始 ② が④に 引っ 掛かっ て 更に第Ⅰパーティング 型閉め時、②が上昇して い るので 第Ⅱ パーテ ィ が開くと、④が③の先 きて④がはまり、第Ⅱパ ングが開かない。 端の斜⾯に沿ってすべ ーティング⾯を締める。 り②からはずれ第Ⅱの ⑤ は ② の 斜 ⾯ に 押 さ れ パ ー テ ィ ン グ ⾯ が 開 て③を開放する。 く。③は⑤に引っ掛か って A プレートの戻り を防ぐ。 ※ カタログ内容は予告なしにメーカーが ⾦型組込部品-194-c-0006 変更している場合があります。 2015 年 8 ⽉改訂

Z170/2 170 Z 寸法表 ※2 個使用時 H(mm) 型 式 F(N) 力 MIN MAX Z170/1 5.5 80 8,000 Z170/2 9.5 110 14,000 Z170/3 10.5 190 24,000 H ＝ 第Ⅰパーティング型開量 Z170/1 Z170/3 《 Z170 名称と取付方法 》 H ストローク No. 品 名 No. 品 名 No. 品 名 1 ケース 5 スライディングロック（DLC） 9 スペーサ 2 ラッチバー（DLC） 6 スプリング 10 キャップスクリュー 3 ロック&リリースバー（DLC） 7 ベースプレート 11 廻り止めピン 4 ロッキングローラ（DLC） 8 スペーサ Ⅰ. ケース①とベースプレート⑦を引張られる板に取り付ける。 Ⅱ. 型閉め状態でラッチバー②がロッキングローラにきちっと掛かるまでケースの中に差し込む。 Ⅲ. ラッチバー②とスペーサ⑨を必要寸法に切断し、金型可動側にしっかり取り付ける。 Ⅳ. ロック&リリースバー③を必要ストローク H(B－a)になるまでケース①に押し入れる。 Ⅵ. ロック&リリースバー③を必要寸法に切断し金型固定側に組み付ける。
