バキュームシステム　CUMSA

製品カタログ
日本金型産業株式会社
お問い合わせ
電話でお問い合わせ

キャビティーを真空にして成形品の外観向上を実現！射出圧力、保圧を低減！

成形トラブルにつながる射出圧力を低減！ウェルドライン、気泡防止、成形品の強度UPを実現

関連メディア

このカタログについて

ドキュメント名 バキュームシステム　CUMSA
ドキュメント種別 製品カタログ
ファイルサイズ 2.8Mb
登録カテゴリ
取り扱い企業 日本金型産業株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
ネジ抜き装置　HASCO
製品カタログ

日本金型産業株式会社

この企業の関連カタログの表紙
ドッグリフター　CUMSA
製品カタログ

日本金型産業株式会社

この企業の関連カタログの表紙
リフター　CUMSA
製品カタログ

日本金型産業株式会社

このカタログの内容

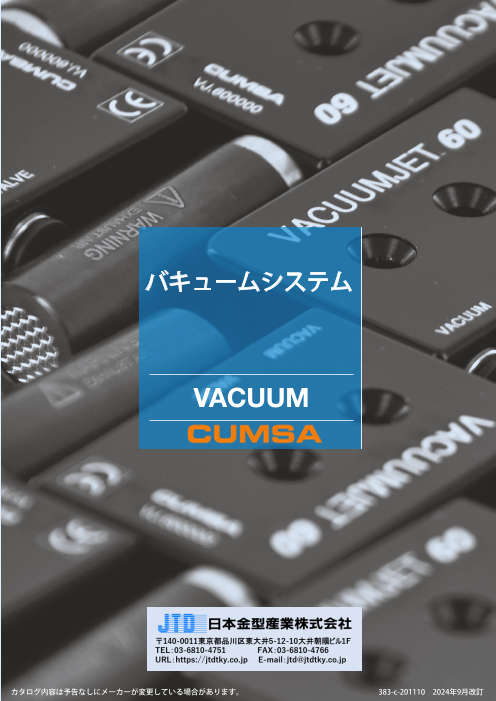

Page1

バキュームシステム VACUUM カタログ内容は予告なしにメーカーが変更している場合があります。 383-c-201110　2024年9月改訂

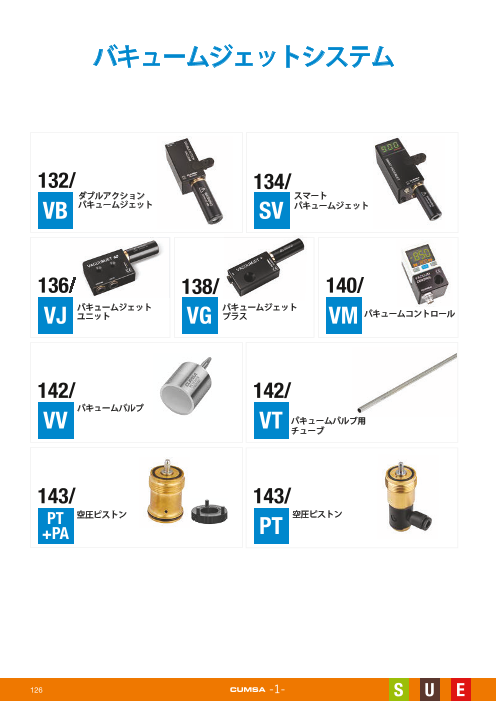

Page2

バキュームジェットシステム 132/ 134/ ダブルアクション スマート バキュームジェット VB SV バキュームジェット 136/ 138/ 140/ バキュームジェット バキュームジェット VJ ユニット VG プラス VM バキュームコントロール 142/ 142/ バキュームバルブ VV VT バキュームバルブ用 チューブ 143/ 143/ PT 空圧ピストン 空圧ピストン +PA PT 126 -1- S U E

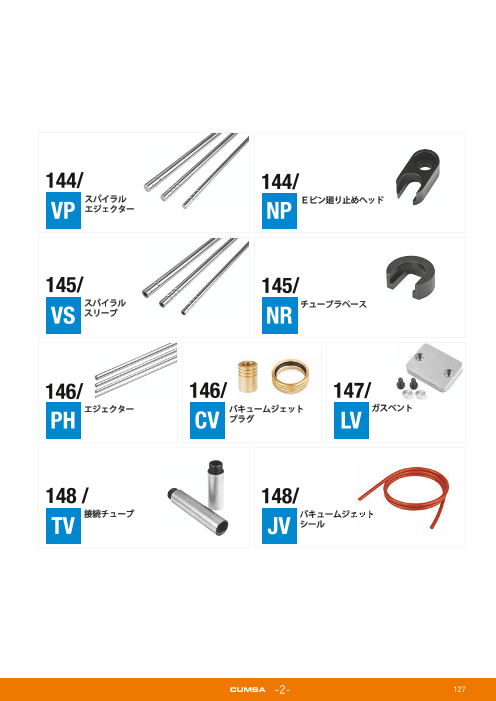

Page3

144/ 144/ スパイラル Ｅピン廻り止めヘッド VP エジェクター NP 145/ 145/ スパイラル チューブラベース VS スリーブ NR 146/ 146/ 147/ エジェクター バキュームジェット ガスベント PH CV プラグ LV 148 / 148/ 接続チューブ バキュームジェット TV JV シール -2- 127
Page4

VACUUMJET SYSTEM by CUMSA 真空とは？ キャビティ内のエアーを取り除き、負圧にすることです。 なぜキャビティ内を真空にすることに関心が高まっているの？ キャビティ内にエアーが滞留した状態で射出するとエアーは溶解樹脂に押され、 圧縮された高温のエアーは成形品に悪影響を及ぼします。 また1ショット毎にキャビティ内のエアーを外に排出するため、高圧で射出する必要があり ます。これが充填不足やサイクル短縮を難しくしている要因です。 どうやってエアーを取り除くの？ CUMSAはキャビティ内を真空状態にする数々の製品を開発しました。 20%～30%の真空状態で、成形工程の改善がみられました。 各製品毎に条件出しを行い、真空度のバランスを決めることが重要です。 真空で金型にどんな利益をもたらすの？ 成形品 上質な外観（ヒケを防止） 寸法安定性（ウエルドラインを防止） 焼け防止。 成形工程 サイクル時間の短縮。 射出温度と圧力の減少。 生産性の向上。 真空状態を作り出す為に何が必要か？ 最適な真空状態を作り出す為に金型内の完全なシールが必要です。 選んだモデルに合わせて電磁弁1個もしくは2個必要です。 真空ポンプや特別な装置は必要ありません。 -3-
Page5

VACUUMJET OPERATIONAL PROCEDURE MOLD CLOSED CREATING THE VACUUM IN THE CAVITY: INJECTION STARTS: EJECTION PROCESS: -4-
Page6

VACUUMJET SYSTEM by CUMSA YES YES NO YES NO YES NO 2 2 2 1 SV VM + VJ VM + VB VM + VG バキュームジェットプラス(VGモデル）は吸引力と吸引速度を上げることができます。 各々のVGモデルごとに作動圧0.6MPaが必要です。 130 -5- バキュームプラグを 必要な電磁弁の数量 真空度を逆ブローしますか？ 設置しますか？ 調整しますか？
Page7

バキュームジェット製品の型式選定 NO YES NO YES NO YES NO 3 2 2 1 VJ + VB VJ VB VG バルブを使用しない時は、スパイラルエジェクタやスパイラルスリーブ( VP ＆ VS ）が必要です。 真空状態を維持する為にはバルブを使用する事を推奨します。 -6- 131 バキュームプラグを 必要な電磁弁の数量 逆ブローしますか？ 真空度を設置しますか？ 調整しますか？
Page8

DOUBLE ACTION VACUUMJET ダブルアクション バキュームジェット Cad Insertion Point VB ø6 ø8 VACUUM 38 7.5 26.5 ø8 VACUUM ø6 AIR Patented 材質：アルミ 56 60 34 76 Max. 80ºC ø10 VACUUM / VB.607638 BLOW-OFF 143.5 M5x16 DIN7991 3 SW3 サイレンサー ø24 型式 エアー圧力 最高真空度 最高吸引量 消費量 VB.607638 5-6 BAR -900 mbar 75 L./ Min. 60 L./ Min. 組込みガイドライン 36 28 ø10 +0.1 2 r7.1 2 Min. 25 19.1 エアー入口 Vacuum / 42 Blow-off 2 PLAY 132 -7- S U E DOUBLE ACTION VACUUMJET WARNING EXHAUST AIR
Page9

DOUBLE ACTION VACUUMJET 組込みガイドライン VB VACUUM Patented Max. 80ºC Vacuum Blow-off JV TM LV VS CV BT NP NR VP VB 148 104 147 145 146 102 144 145 132 130 PLAY -8- 133
Page10

SMART VACUUMJET スマートバキュームジェット 18 52 12 53.2 Cad Insertion Point 9.5 バキュームセレクター SV - mbar -700 mbar -600 -800 27 mbar mbar -900 mbar VACUUM 63 VACUUM / BLOW-OFF 51.3 115 材質：アルミ ø10 VACUUM VALVE M8x25 182 Patented DIN7991 SW5 3 SV.605253 Max. ø8 VACUUM ø6 AIR 80ºC サイレンサー ø8 ø6 ø24 5.000mm. Brown (+) White (out2) 12-24V VDC 0.5A (500mA) to injection machine. OK injection. Black (out1) 12-24V VDC 0.5A (500mA) Blue (-) to external electrovalve. Recommended solenoid 3/2 N.O. 型式 エアー圧力 最高真空度 最高吸引量 消費量 SV.605253 5-6 BAR -900 mbar 75 L./ Min. 60 L./ Min. 組込みガイドライン r9.1 Min. 25 2 24.5 Vacuum / Blow-off WARNING EXHAUST AIR Vacuum 56 18 Valve SMART VACUUMJET 2 51.3 バキューム / ブロー断面 バキューム断面 VV 142 56 VT 45 142 ø10+0.1 ø10+0.1 CV PLAY 146 ø6+0.1 PT 2.8 143 134 -9- - mbar SV.605253 WARNING EXHAUST AIR SMART VACUUMJET
Page11

SMART VACUUMJET 組込みガイドライン SV VACUUM Patented Max. 80ºC Vacuum Blow-off JV TM LV BT NP NR VT SV 148 104 147 102 144 145 142 134 PLAY -10- 135
Page12

VACUUMJET UNIT バキュームジェットユニット Cad Insertion Point VJ 22 VACUUM ø10 Patented Max. 96 80ºC 52 14 16 16 r5 VACUUMJET 8 17 WARNING ø16 EXHAUST AIR 18 36 M4x25 DIN7991 サイレンサー SW2.5 VACUUM VALVE 材質：アルミ 2 +0.5 Recommended Legris® part# 1025U06R ø6 型式 エアー圧力 最高真空度 最高吸引量 消費量 VJ.600000 5-6 BAR -900 mbar 75 L./ Min. 60 L./ Min. 組込みガイドライン VV VP 142 144 VT 142 r6 ø10 Vacuum 19 6±0.2 18 ø10+0.1 M4x10 Valve ø6 16 PT 24 143 5 18 CV PLAY Min. 110 146 136 -11- CUMSA
Page13

VACUUMJET UNIT 組込みガイドライン VJ VACUUM Patented Max. 80ºC Vacuum CoCmopmrpersessesde dair JV TM CV BT NP NR PT VJ 148 104 146 102 144 145 143 136 PLAY -12- 137
Page14

VACUUMJET + バキュームジェットプラス ø6 16 30 Cad Insertion Point VG 21 8.5 VACUUM AIR 材質：アルミ 17 28 M6x25 DIN7991 SW4 ø10 52 Patented Max. 3 80ºC CUMSA VG.523016 96 サイレンサー ø16 型式 エアー圧力 最高真空度 最高吸引量 消費量 VG.523016 5-6 BAR -900 mbar 75 L./ Min. 60 L./ Min. ! 同一回路に複数のユニットを連結することが可能です 組込みガイドライン Air VP Entrance Air 144 Entrance Vacuum 18 ø10+0.1 CV Min. 25 34 146 PLAY NP 144 138 -13- IMPORTANT WARNING EXHAUST AIR VACUUMJET+ WARNING EXHAUST AIR
Page15

VACUUMJET + 組込みガイドライン VG VACUUM Patented Max. 80ºC Vacuum VG JV TM CV BT NP NR VG 138 148 104 146 102 144 145 138 PLAY -14- 139
Page16

VACUUM CONTROL バキュームコントロール Cad Insertion Point VM 30 12 32 VACUUM 15 ø12 50 材質：アルミ Patented Max. 7.5 80ºC M5x40 7.5 DIN912 SW4 型式 VM.503032 5.000mm. White (out2) 12-24V VDC 0.5A (500mA) Brown (+) to injection machine. OK injection. Blue (-) Black (out1) 12-24V VDC 0.5A (500mA) to external electrovalve. Recommended solenoid 3/2 N.O. 組込みガイドライン NP CV VV VP TV VJ VG 144 146 142 144 148 136 138 VT 142 VACUUMJET WARNING EXHAUST AIR VACUUM VALVE PT PLAY 143 140 -15- CUMSA WARNING EXHAUST AIR
Page17

VACUUM CONTROL 組込みガイドライン VM VACUUM Patented Max. 80ºC Vacuum Compressed air VG JV TM CV BT NP NR VG VM 136 146 102 144 100 143 142 136 138 PLAY -16- 141
Page18

VACUUMJET VALVE バキュームバルブ Cad Insertion Point VV バルブ閉位置 øA m6 VACUUM øB-0.2 Open Position 2.5<X≥0.2 Rz 6.3 Max. 2.5 E -0.05 バルブ突出し量=Ｘ Mat. INOX 1.4034 製品肉厚=ｅ Hardened 51±2 HRC Patented Ｘ=2.5－(ｅ－0.2) （ステンレス鋼） 4 Max. 150ºC 例)肉厚1.5mmの場合 Ｘ=2.5－(1.5－0.2) Ｘ=1.2mm øA ø3 g6 型式 A B C D E VV.086414 8 6.7 10 6.5 14 VV.121014 12 9.8 10 10 14 VV.161416 16 14 10 10 16 VACUUMJET VALVE TUBE バキュームバルブ用チューブ L±1 VT 型式 L ø3 ø4 VT.043209 209 VACUUM VT.043500 500 Mat. INOX 1.4301（ステンレス鋼） 組込みガイドライン Patented Max. 150ºC VV ! øA H7 E+0.05 øD-0.2 øC-0.2 VT 8 PT 143 CH.0,3 x 45º 142 -17- Rz 4 IMPORTANT
Page19

PNEUMATIC PISTON 空圧ピストン Cad Insertion Point PT PA Closed Position Open Position PT+PA M18x1 ø18 H8 ø3 - M4x10 4 0.1 2.5 3xDIN912 SW3 8 VACUUM 1 24 120º ! PTにPAは付属してい ません個別に手配し ø17.8 材質：アルミ てください Patented Hex. 4 ø28.8 Max. 150ºC 型式 型式 PT.182403 PA.360818 組込みガイドライン Option PT Option PT+PA ø18+0.1 VP VV 144 142 VT 142 M18x1 PT 20 -0.1 8 8 +0.1 PA 26 ø36+0.1 ø18 H7 CV VJ 146 136 PNEUMATIC PISTON 空圧ピストン Cad Insertion Point M18x1 組込みガイドライン ø3 PT 1 VACUUM VV 20 142 TV VJ 38 VT 148 136 142 ø4 M18x1 8 Patented Max. 80ºC SW4 PH VP CV 型式 146 144 146 PT.183803 -18- 143 IMPORTANT
Page20

SPIRAL EJECTOR スパイラルエジェクター Cad Insertion Point VP VACUUM L+2 50 (Max. 45HRC) 5-2 Rz 2.5 -0.03 øA-0.04 Mat. 1.3505 Patented Hardened 60±2 HRC Max. 150ºC 型式 A L ! ご希望のＬ寸法を選択してください VP.060527-... 6 150 250 350 VP.080527-... 8 150 250 350 VP.100530-... 10 150 250 350 VP.120530-... 12 150 250 350 NON-ROTATING HEAD FOR EJECTOR PINS Ｅピン廻り止めヘッド Cad Insertion Point NP N 8 -0.05 型式 A N P Q T CR(N) NP.030908 3.2 9 8 2 M4 4.000 VACUUM P Mat. 1.0762 NP.050908 5.2 9 8 3.5 M4 8.000 T NP.061108 6.2 11 11 4 M5 9.000 not included NP.081108 8.1 11 11 5.5 M5 12.000 3.5 -0.05 A+0.1 Max. 150ºC 組込みガイドライン CR 3.5 Q 4.5 144 -19- IMPORTANT
