アンダーカット処理部品 最小の組込みスペースでスライド処理を実現！
・金型の省スペース化と組込み工数削減を追求
・多数個取りに最適
・金型への組込み時間を1/10以下に短縮
・製品部インサートの位置を型内で自動調整可能
関連メディア
このカタログについて
| ドキュメント名 | コンパクトスライド・ミニスライド CUMSA |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.2Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 日本金型産業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

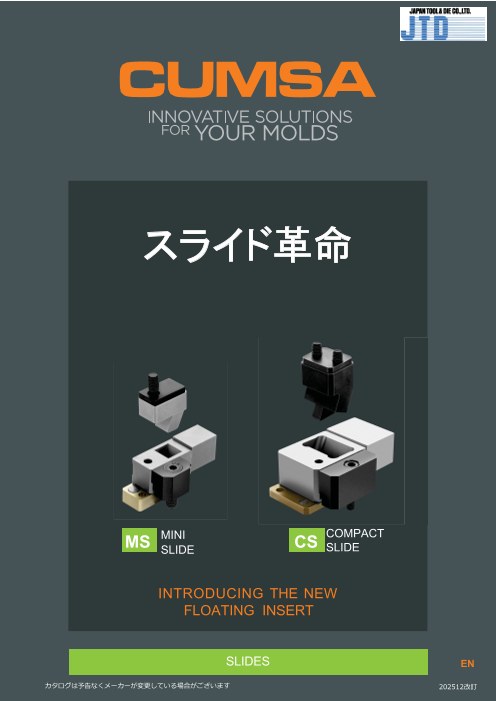

Page1
スライド革命
MINI COMPACT
MS SLIDE CS SLIDE
INTRODUCING THE NEW
FLOATING INSERT
SLIDES EN
カタログは予告なくメーカーが変更している場合がございます 202512改訂
Page2
コンパクトスライド
ロングストローク
SKD61相当
CS Mat. 1.2344
Hardened 48±2 HRC
SKS3相当 Stroke
Mat. 1.2510
Hardened 52±2 HRC
+0.5
E +0.1 C
8+0.1
Mat. 1.2344 Mat.Brass
SKD61相当Hardened 50±2 HRC
F+0.5 B
D+0.1 A
M8xT
M6x30 Mat. PKT
DIN912
型番 A B C D E F H J K P Q N ｽﾄﾛｰｸ T U V W Z
CS.423009 42 50 26 41.5 24 30 32.5 60 54 - - - 9 55 32 30 24 20
CS.423017 42 50 26 41.5 24 30 32.5 68.5 62.5 17 34 12 17 55 32 30 24 20
CS.523511 52 56 32 51.5 30 35 38.5 69 63 - - - 11.5 55 38 34 26 20
CS.523519 52 56 32 51.5 30 35 38.5 76 70 20 35 9 19 55 38 34 26 20
CS.624014 62 62 38 61.5 36 40 44.5 77 72 - - - 14 60 44 38 28 24
CS.624022 62 62 38 61.5 36 40 44.5 85 81 23 39 11 22 60 44 38 28 24
⾦型加⼯⼨法
コア側 キャビティー側 キャビティー組込み
-0.1
24.5 -0.1
H +0.1 W -0.2
20
15 M8
N
M6 1
+0.3 U+0.1
A+0.2 13+0.2 Z 2
r4
6.5
r5
ø5 V +0.02
40 60
Q 7 コア組込み
K J
3
P 0.25
2
Recommended SP
10º 1
SP 型番 SP.423009 SP.423017 SP.523511 SP.523519 SP.624014 SP.624022
スライド調整プレート コンパクトスライド CS.423009 CS.423017 CS.523511 CS.523519 CS.624014 CS.624022
Page3
ミニスライド
MS
SKS3相当
SKD61相当
Mat. 1.2510
Mat. 1.2344
Hardened 52±2 HRC
Hardened 48±2 HRC
+0.5
E +0.1 Stroke C
6.5+0.1
SKD61相当 Mat.Brass
Mat. 1.2344
Hardened 50±2 HRC
F +0.5 B
D+0.1 A
T
Special
Mat. PKT
T2
Special
型番 A B C D E F G H J K L M N R ｽﾄﾛｰｸ T T2 U V W X Z 六角ｻｲｽﾞ
MS.121503 12 24 12 11.6 12.2 15 12.5 18.5 28 19.5 10 16 5 3 3 M5x20 M5x20 12 20 12.5 4 4.5 3
MS.182006 18 41 16 17.6 16.5 20 16.5 22.5 47 32.5 16 28 4.5 5 6 M6x40 M5x25 12 26 15.5 7 13 4
MS.242608 24 45 20 23.6 20.5 26 16.5 26.5 53 38.5 16 28 4.5 5 8 M6x45 M5x25 17 30 16.5 7 15 4
⾦型加⼯⼨法
コア側 キャビティー側 キャビティー組込み
-0.1
G-0.1 W-0.2
H +0.1
10 T
øR M5
U+0.1 1
+0.3
A +0.2
Z 2
r3 10 +0.2
V +0.02
L M コア組込み
X
J 3
K N
0.25
2
Recommended SP
10º 1
型番
SP SP.121503 SP.182006 SP.242608
スライド調整プレート
ミニスライド MS.121503 MS.182006 MS.242608
Page4
金型の省スペース化と組込み工数の削減を追求！
型閉時 型開時
金型の組込みスペースを大幅に削減！ 多数個取りに最適！
CUMSA 標準的な CUMSA 標準的な
ミニスライド スライド ミニスライド スライド
金型への組込み時間を1/10以下に短縮
CUMSA 標準的な
ミニスライド スライド
組込み時間の比較
製品部インサートの位置を型内で自動調整可能
