アンダーカット処理部品 突出しピン感覚で小さなアンダーカットをスプリング機能で処理します。
アンダーカット処理部品
金型への組込みも容易で金型がシンプルになります
このカタログについて
| ドキュメント名 | チューリップエジェクター ダブルエジェクター CUMSA |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 559.8Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 日本金型産業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

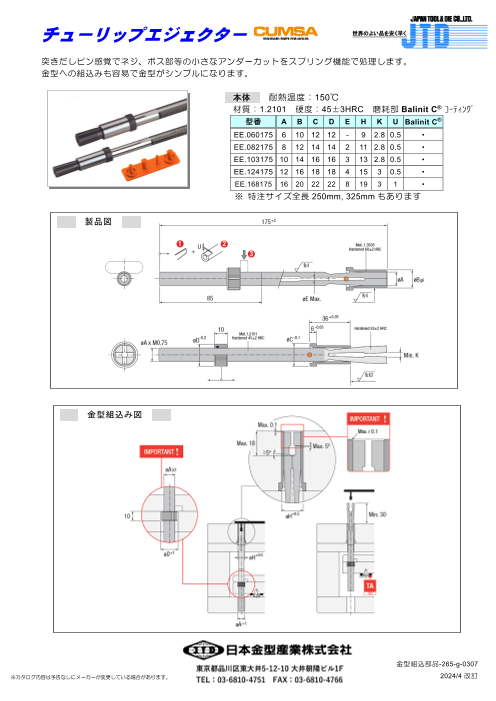

Page1
チューリップエジェクター
突きだしピン感覚でネジ、ボス部等の小さなアンダーカットをスプリング機能で処理します。
金型への組込みも容易で金型がシンプルになります。
本体 耐熱温度：150℃
材質：1.2101 硬度：45±3HRC 磨耗部 Balinit C® ｺｰﾃｨﾝｸﾞ
型番 A B C D E H K U Balinit C®
EE.060175 6 10 12 12 - 9 2.8 0.5 •
EE.082175 8 12 14 14 2 11 2.8 0.5 •
EE.103175 10 14 16 16 3 13 2.8 0.5 •
EE.124175 12 16 18 18 4 15 3 0.5 •
EE.168175 16 20 22 22 8 19 3 1 •
※ 特注サイズ全長 250mm, 325mm もあります
製品図
金型組込み図
金型組込部品-265-g-0307
※カタログ内容は予告なしにメーカーが変更している場合があります。 2024/4 改訂
Page2
ダブルエジェクター
突きだしピン感覚で、小さなアンダーカットをスプリング機能で処理します。
金型への組込みも容易で金型がシンプルになります。
本体 耐熱温度：150℃
材質：1.2101 硬度：45±3HRC 磨耗部 Balinit C® ｺｰﾃｨﾝｸﾞ
型番 A B C D E G H Balinit C®
ED.068200 6 12 14 10 14 6 10 •
ED.088200 8 14 16 12 16 8 12 •
ED.108200 10 16 18 14 18 8 14 •
ED.128200 12 16 18 16 20 8 15 •
※ 特注サイズ全長 275mm, 350mm もあります
製品図
金型組込み図 【最大加工範囲】
金型組込部品-265-g-0307
※カタログ内容は予告なしにメーカーが変更している場合があります。
2024/4 改訂
