アンダーカット処理
・エジェクタープレートに対して垂直の突出しで最大2.8mmのアンダーカット処理が可能
・驚異の省スペース化を実現
関連メディア
このカタログについて
| ドキュメント名 | フレキシコア CUMSA |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 575.5Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 日本金型産業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

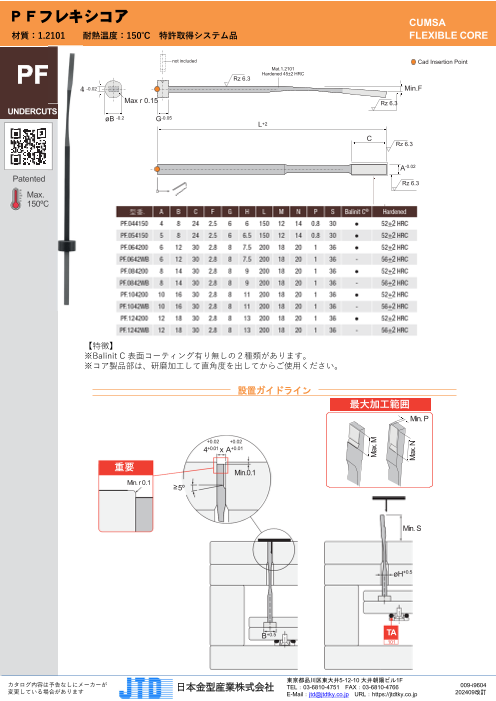

Page1
ＰＦフレキシコア CUMSA
材質：1.2101 耐熱温度：150℃ 特許取得システム品 FLEXIBLE CORE
not included Cad Insertion Point
Mat.1.2101
Hardened 45±2 HRC
Rz 6.3
4 -0.02 Min.F
Max r 0.15 Rz 6.3
UNDERCUTS
øB -0.2 G-0.05
L+2
C
Rz 6.3
A-0.02
Patented
Rz 6.3
Max.
150ºC
【特徴】
※Balinit C 表⾯コーティング有り無しの２種類があります。
※コア製品部は、研磨加⼯して直⾓度を出してからご使⽤ください。
設置ガイドライン
最⼤加⼯範囲
Min. P
+0.02 +0.02
4+0.01 x A+0.01
重要
Min.0.1
Min. r 0.1
≥5º
Min. S
øH+0.5
B+0.5 TA
101
