アンダーカット処理用コア
スプラングコアの進化版でヘッド部は研磨加工済み。
樹脂圧を受けるストッパーを標準化。
斜め突出し廃止により省スペース化を実現。
関連メディア
このカタログについて
| ドキュメント名 | スプラングコア PX CUMSA |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 979Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 日本金型産業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

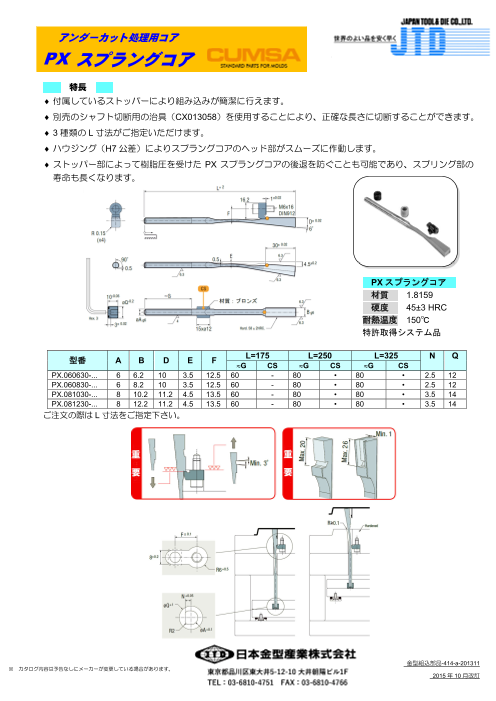

Page1
アンダーカット処理用コア
PX スプラングコア
特長
付属しているストッパーにより組み込みが簡潔に行えます。
別売のシャフト切断用の治具（CX013058）を使用することにより、正確な長さに切断することができます。
3 種類の L 寸法がご指定いただけます。
ハウジング（H7 公差）によりスプラングコアのヘッド部がスムーズに作動します。
ストッパー部によって樹脂圧を受けた PX スプラングコアの後退を防ぐことも可能であり、スプリング部の
寿命も長くなります。
PX スプラングコア
材質 1.8159
硬度 45±3 HRC
耐熱温度 150℃
特許取得システム品
L=175 L=250 L=325 N Q
型番 A B D E F
G CS G CS G CS
PX.060630-... 6 6.2 10 3.5 12.5 60 - 80 • 80 • 2.5 12
PX.060830-... 6 8.2 10 3.5 12.5 60 - 80 • 80 • 2.5 12
PX.081030-... 8 10.2 11.2 4.5 13.5 60 - 80 • 80 • 3.5 14
PX.081230-... 8 12.2 11.2 4.5 13.5 60 - 80 • 80 • 3.5 14
ご注文の際は L 寸法をご指定下さい。
金型組込部品-414-a-201311
※ カタログ内容は予告なしにメーカーが変更している場合があります。
2015 年 10 月改訂
Page2
PX 用 シャフト切断治具
特長
正確な長さに切断可能。
シャフトの長さ測定が簡単。
PX 用 シャフト切断治具
型番 CX013058
材質 INOX 1.4034
切断方法
1. PX スプラングコアのヘッド部がハウジングサポートの中に確実に嵌るようセッティング。
2. 六角スパナを使用し Flat（面取）もしくは Round（丸）のシャフト形状に合うよう調整。
3. PX スプラングコアをご要望の長さへ切断。
