スプラングコア　CUMSA

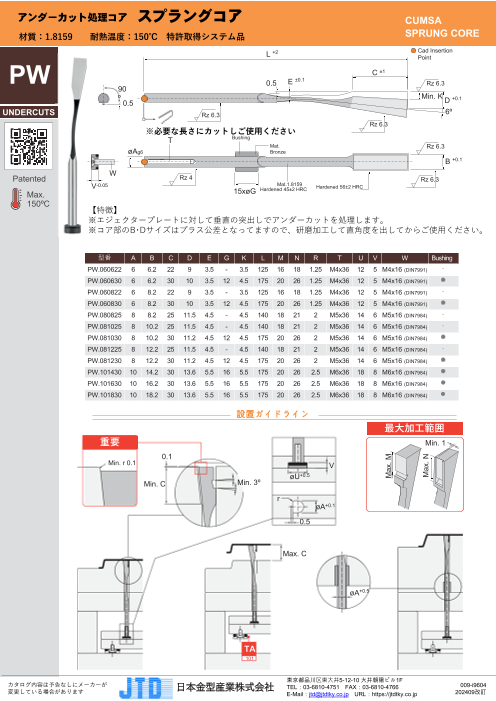

アンダーカット処理コア スプラングコア CUMSA 材質：1.8159 耐熱温度：150℃ 特許取得システム品 SPRUNG CORE L +2 Cad Insertion Point PW C ±1 ±0.1 0.5 E Rz 6.3 90 º Min. K 0.5 D +0.1 UNDERCUTS Rz 6.3 6º Rz 6.3 ※必要な⻑さにカットしご使⽤ください T Bushing Mat. Rz 6.3 øAg6 Bronze B +0.1 W Patented Rz 4 Rz 6.3 V-0.05 Mat.1.8159 Hardened 56±2 HRC 15xøG Hardened 45±2 HRC Max. 150ºC 【特徴】 ※エジェクタープレートに対して垂直の突出しでアンダーカットを処理します。 ※コア部のB･Dサイズはプラス公差となってますので、研磨加⼯して直⾓度を出してからご使⽤ください。 型番 A B C D E G K L M N R T U V W Bushing PW.060622 6 6.2 22 9 3.5 - 3.5 125 16 18 1.25 M4x36 12 5 M4x16 (DIN7991) - PW.060630 6 6.2 30 10 3.5 12 4.5 175 20 26 1.25 M4x36 12 5 M4x16 (DIN7991) ● PW.060822 6 8.2 22 9 3.5 - 3.5 125 16 18 1.25 M4x36 12 5 M4x16 (DIN7991) - PW.060830 6 8.2 30 10 3.5 12 4.5 175 20 26 1.25 M4x36 12 5 M4x16 (DIN7991) ● PW.080825 8 8.2 25 11.5 4.5 - 4.5 140 18 21 2 M5x36 14 6 M5x16 (DIN7984) - PW.081025 8 10.2 25 11.5 4.5 - 4.5 140 18 21 2 M5x36 14 6 M5x16 (DIN7984) - PW.081030 8 10.2 30 11.2 4.5 12 4.5 175 20 26 2 M5x36 14 6 M5x16 (DIN7984) ● PW.081225 8 12.2 25 11.5 4.5 - 4.5 140 18 21 2 M5x36 14 6 M5x16 (DIN7984) - PW.081230 8 12.2 30 11.2 4.5 12 4.5 175 20 26 2 M5x36 14 6 M5x16 (DIN7984) ● PW.101430 10 14.2 30 13.6 5.5 16 5.5 175 20 26 2.5 M6x36 18 8 M6x16 (DIN7984) ● PW.101630 10 16.2 30 13.6 5.5 16 5.5 175 20 26 2.5 M6x36 18 8 M6x16 (DIN7984) ● PW.101830 10 18.2 30 13.6 5.5 16 5.5 175 20 26 2.5 M6x36 18 8 M6x16 (DIN7984) ● 設置ガイドライン 最⼤加⼯範囲 重要 Min. 1 0.1 Min. r 0.1 V øU+0.5 Min. C Min. 3º r øA+0.1 0.5 Max. C øA+0.5 TA 101 東京都品川区東大井5-12-10 大井朝陽ビル1F カタログ内容は予告なしにメーカーが 変更している場合があります ⽇本⾦型産業株式会社 TEL：03-6810-4751 FAX：03-6810-4766 009-i9604 E-Mail：jtd@jtdtky.co.jp URL：https://jtdtky.co.jp 202409改訂 IMPORTANT Max. M Max. N

スプラングコア ＡＰ延長シャンク CUMSA SPRUNG CORE 材質：1.8550 特許取得システム品 EXTENSION Cad Insertion Point 155+2 AP 15 øC øA g6 UNDERCUTS 90º Mat.1.8550 0.5 150 V -0.05 S Patented 100 øU-0.2 T T 型番 A C R S T U V AP.080615 8 6 1.25 9.5x2 M4 (DIN7991) 14 5 AP.100815 10 8 2 11.5x2 M5 (DIN7984) 16 6 AP.121015 12 10 2.5 14.5x2.5 M6 (DIN7984) 20 8 ※スプラングコア挿⼊ポケット部を含み、焼⼊れ及び研磨された標準サイズを⽤意。 重 ※PWスプラングコアとAP延⻑シャンクの最⼤サイズは、315ｍｍまでとなります。 要 ※PWをAPで延⻑する場合は、PWシャンク底⾯のC⾯をカットしAPに組込んでください。 設置ガイドライン PW 62 +1 øA+0.5 V øU+0.5 r øA+0.1 0.5 TA 101 東京都品川区東大井5-12-10 大井朝陽ビル1F カタログ内容は予告なしにメーカーが 変更している場合があります ⽇本⾦型産業株式会社 TEL：03-6810-4751 FAX：03-6810-4766 009-i9604 E-Mail：jtd@jtdtky.co.jp URL：https://jtdtky.co.jp 202409改訂

ＰＦフレキシコア CUMSA 材質：1.2101 耐熱温度：150℃ 特許取得システム品 FLEXIBLE CORE not included Cad Insertion Point Mat.1.2101 Hardened 45±2 HRC Rz 6.3 4 -0.02 Min.F Max r 0.15 Rz 6.3 UNDERCUTS øB -0.2 G-0.05 L+2 C Rz 6.3 A-0.02 Patented Rz 6.3 Max. 150ºC 【特徴】 ※Balinit C 表⾯コーティング有り無しの２種類があります。 ※コア製品部は、研磨加⼯して直⾓度を出してからご使⽤ください。 設置ガイドライン 最⼤加⼯範囲 Min. P +0.02 +0.02 4+0.01 x A+0.01 重要 Min.0.1 Min. r 0.1 ≥5º Min. S øH+0.5 B+0.5 TA 101 東京都品川区東大井5-12-10 大井朝陽ビル1F カタログ内容は予告なしにメーカーが 変更している場合があります ⽇本⾦型産業株式会社 TEL：03-6810-4751 FAX：03-6810-4766 009-i9604 E-Mail：jtd@jtdtky.co.jp URL：https://jtdtky.co.jp 202409改訂 Max.M Max.N
