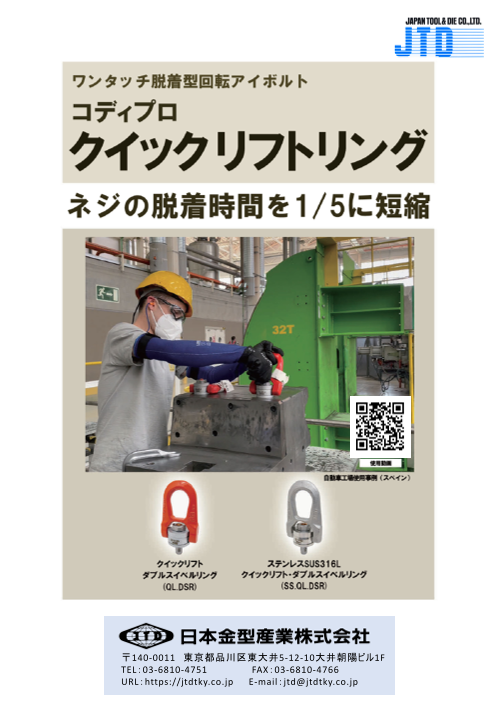

CODIPRO　クイックリフトリング

〒140-0011 東京都品川区東大井5-12-10大井朝陽ビル1F TEL：03-6810-4751 FAX：03-6810-4766 URL：https://jtdtky.co.jp E-mail：jtd@jtdtky.co.jp

コディプロ、クイックリフトリングは、 ネジの脱着時間を1/5に短縮できます。

使用業界 自動車、建設機械、重電、弱電、工作機械、半導体、金型、機械、鉄鋼、航空機など。 使用ワーク 樹脂成形金型入れ子、バルブ、モーター、ギヤボックス、エンジン、空調機、 シリンダー、軸受け、フランジなど。 使用メリット ① 工数削減効果 自動車メーカー 型保全部門にて樹脂成型金型入子の取出し作業に1日約40回アイボルト脱着作業を 実施していたのが、クイックリフトリングを使用したことで 保全作業時間が改善され生産性が向上しました。 ② 時短効果 建機メーカー 量産モーター2種類、数百台に毎日アイボルトを脱着して搬送作業を実施していたが、 クイックリフトリングを使用したところ時短になり余った時間に他の作業をすることが できました。 ③ 量産ワーク生産台数増加効果 建機メーカー 2種類の量産ワークの組立作業に1日約60回アイボルト脱着作業が発生していたが、 クイックリフトリングを使用した結果作業時間が短縮され生産台数が増加しました。 ④ 人件費削減効果 機械メーカー ワークの加工時のアイボルト脱着作業に時間を要していた。結果として時間外労働になり、 残業代の費用が発生していたが、クイックリフトリングを使用した結果時間外労働がなくなり 残業代を支払わなくてよくなりコスト削減に繋がりました。 ⑤ 人手不足解消効果 その他 作業者が感染症で長期休暇を取り、その間代わりの作業者の手配が難しく従来の アイボルト脱着作業時間が長期化する恐れがあったがクイックリフトリングを使用した ことで他部署からの作業者の補充をする必要がなく作業を継続できました。

動画

動画

クイックリフトリングよくある質問 質問 ⼿締で使⽤することは可能ですか︖ 回答 可能ですが荷重下においてシャックルの回転を伴う作業（反転）の場合はトルクレンチを使⽤して下さい。 質問 スプリング機能が壊れたら使えますか︖ 回答 スプリングが壊れるとネジ部分が⾶び出した状態のままになるので通常のダブルスイベルリングとして引 き続き使⽤することができます。 質問 ネジ⼭が3か所しか無いので落下しないか⼼配です。 回答 従来品よりも使⽤荷重を3割〜5割下げた規格にしており、従来品と同じく使⽤荷重の1.5倍の荷重で2万回 の使⽤試験にも合格しております。 固定のアイボルトよりも使⽤荷重は⼤幅に⾼いので固定のアイボルトをご利⽤されているのであれば安 全性は向上致します。 質問 吊り作業中ボタンに何かが当たったら外れませんか︖ 回答 ネジはボタンを奥まで押し込んだ際にのみボルト内に格納されますので、軽く当たった程度ではスプリン グが反発するので問題がありません。 質問 スプリング⾃体の寿命はどれくらいありますか︖ 回答 100万回の耐久性がございます。 質問 商品に不具合が発⽣した場合の対応はどうなりますか︖ 回答 取説に則り使⽤している場合に不具合が発⽣した場合は商品の修理⼜は交換の対応を致します。 質問 ネジ⼭の摩耗廃棄の判断基準はありますか︖ 回答 通り⽌まりゲージをご利⽤頂きご判断下さい。 質問 座繰り⽳には対応しますか︖ 回答 座⾯とワークが密着した状態にてご利⽤頂くのが安全性を確保できる状態ですので、 ご利⽤の可否はお客様にてご判断願います。 質問 UNCネジは対応していますか︖ 回答 規格としてはございますが2023年7⽉時点で製作最低ロットが100個からとなります。 質問 QLRの特注品（ロングボルト、細⽬ねじ、特殊ネジピッチ等）は対応していますか︖ 回答 今後導⼊の計画はありますが、2023年7⽉時点では対応しておりません。 〒140-0011 東京都品川区東⼤井5丁⽬12番10号 ⼤井朝陽ビル1階 TEL：03-6810-4751 FAX：03-6810-4766 E-mail：jtd@jtdtky.co.jp URL：https://jtdtky.co.jp カタログ内容は予告なしにメーカーが変更している場合があります。 2025年2⽉改訂
