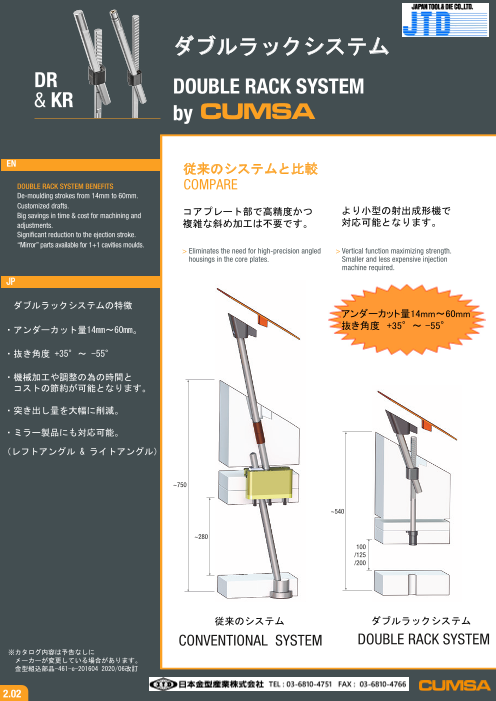

ダブルラックシステム DR DOUBLE RACK SYSTEM & KR by EN 従来のシステムと比較 DOUBLE RACK SYSTEM BENEFITS COMPARE De-moulding strokes from 14mm to 60mm. Customized drafts. Big savings in time & cost for machining and コアプレート部で高精度かつ より小型の射出成形機で adjustments. 複雑な斜め加工は不要です。 対応可能となります。 Significant reduction to the ejection stroke. “Mirror” parts available for 1+1 cavities moulds. > E liminates the need for high-precision angled > Vertical function maximizing strength. housings in the core plates. Smaller and less expensive injection machine required. JP 　ダブルラックシステムの特徴 アンダーカット量14mm～60mm ・アンダーカット量14mm～60mm。 抜き角度　+35°～ -55° ・抜き角度 +35°～ -55° ・機械加工や調整の為の時間と コストの節約が可能となります。 ・突き出し量を大幅に削減。 ・ミラー製品にも対応可能。 （レフトアングル & ライトアングル） ~750 ~540 ~280 100 /125 /200 従来のシステム ダブルラックシステム CONVENTIONAL SYSTEM DOUBLE RACK SYSTEM ※カタログ内容は予告なしに メーカーが変更している場合があります。 金型組込部品-461-e-201604 2020/06改訂 2.02

DR / KR 選択表 DOUBLE RACK SYSTEM SELECTION TABLE: Which DR / KR do I need? by 選択表　β°の角度、アンダーカット量を基に X°(8º,12º,16º,20º)を選択下さい。 ナチュラルアングル ポジティブアングル ネガティブアングル only ß°<0° Neutral angles (ß=0º) Positive angles (ß>0º) Negative angles (ß<0º) ※重要 ß°=-11° IMPORTANT ß°=0° ß°=+20° R~25 R~38 R~17 DR.xx100L-16 or DR .xx125L-12 DR.xx100L-20 or DR .xx125L-16 DR.xx100L-12 or DR .xx125L-8 or KR.xx125L -12 or KR .xx125L-16 or KR .xx125L-8 ストローク 100 ストローク 200 (Multiply S value x2) ストローク125 DR.xx100L-8 DR.xx100L-12 DR.xx100L-16 DR.xx125L-8 DR.xx125L-12 DR.xx125L-16 DR.xx125L-20 ß° DR.xx100L-20 KR.xx200L-8 KR.xx200L-12 KR.xx200L-16 ß° KR.xx125L-8 KR.xx125L-12 KR.xx125L-16 KR.xx125L-20 S (-ß°) S (+ß°) S (-ß°) S (+ß°) S (-ß°) S (+ß°) S (-ß°) S (+ß°) S (-ß°) S (+ß°) S (-ß°) S (+ß°) S (-ß°) S (+ß°) S (-ß°) S (+ß°) 0 14.0 21.2 28.6 36.4 0 17.5 26.5 35.8 45.4 1 14.0 14.0 21.1 21.3 28.5 28.8 36.1 36.6 1 17.5 17.6 26.4 26.6 35.6 36.0 45.2 45.7 2 13.9 14.1 21.1 21.4 28.3 28.9 35.9 36.8 2 17.4 17.6 26.3 26.7 35.4 36.2 44.9 46.0 3 13.9 14.1 21.0 21.5 28.2 29.1 35.7 37.1 3 17.4 17.6 26.2 26.8 35.3 36.3 44.6 46.3 4 13.9 14.1 20.9 21.5 28.1 29.2 35.4 37.3 4 17.3 17.7 26.1 26.9 35.1 36.5 44.3 46.6 5 13.8 14.2 20.8 21.6 27.9 29.4 35.2 37.5 5 17.3 17.7 26.0 27.0 34.9 36.7 44.0 46.9 6 13.8 14.2 20.7 21.7 27.8 29.5 35.0 37.8 6 17.3 17.8 25.9 27.1 34.7 36.9 43.8 47.3 7 13.8 14.3 20.7 21.8 27.7 29.7 34.8 38.1 7 17.2 17.8 25.8 27.2 34.6 37.1 43.5 47.6 8 13.7 14.3 20.6 21.9 27.5 29.8 34.6 38.3 8 17.2 17.9 25.7 27.3 34.4 37.3 43.2 47.9 9 13.7 14.3 20.5 22.0 27.4 30.0 34.4 38.6 9 17.1 17.9 25.7 27.4 34.2 37.5 43.0 48.2 10 13.7 14.4 20.4 22.0 27.2 30.2 34.2 38.8 10 17.1 18.0 25.6 27.6 34.1 37.7 42.7 48.6 11 13.6 14.4 20.4 22.1 27.1 30.3 33.9 39.1 11 17.1 18.0 25.5 27.7 33.9 37.9 42.4 48.9 12 13.6 14.4 20.3 22.2 27.0 30.5 33.7 39.4 12 17.0 18.1 25.4 27.8 33.7 38.1 42.2 49.3 13 13.6 14.5 20.2 22.3 26.8 30.7 33.5 39.7 13 17.0 18.1 25.3 27.9 33.6 38.3 41.9 49.6 14 13.5 14.5 20.1 22.4 26.7 30.8 33.3 40.0 14 16.9 18.2 25.2 28.0 33.4 38.6 41.7 50.0 15 13.5 14.6 20.1 22.5 26.6 31.0 33.1 40.3 15 16.9 18.2 25.1 28.1 33.2 38.8 41.4 50.4 16 13.5 14.6 20.0 22.6 26.5 31.2 32.9 40.6 16 16.8 18.3 25.0 28.2 33.1 39.0 41.1 50.7 17 13.4 14.6 19.9 22.7 26.3 31.4 32.7 40.9 17 16.8 18.3 24.9 28.4 32.9 39.2 40.9 51.1 18 13.4 14.7 19.8 22.8 26.2 31.6 32.5 41.2 18 16.8 18.4 24.8 28.5 32.7 39.5 40.6 51.5 19 13.4 14.7 19.8 22.9 26.1 31.8 32.3 41.6 19 16.7 18.4 24.7 28.6 32.6 39.7 40.4 52.0 20 13.3 14.8 19.7 23.0 25.9 32.0 32.1 41.9 20 16.7 18.5 24.6 28.7 32.4 40.0 40.1 52.4 21 13.3 14.8 19.6 23.1 25.8 32.2 31.9 21 16.6 18.5 24.5 28.9 32.2 40.2 39.9 22 13.2 14.9 19.5 23.2 25.6 32.4 31.7 S≥R 22 16.6 18.6 24.4 29.0 32.1 40.5 39.6 23 13.2 14.9 19.4 23.3 25.5 32.6 31.5 23 16.5 18.6 24.3 29.2 31.9 40.8 39.4 24 13.2 14.9 19.4 23.4 25.4 32.8 31.3 24 16.5 18.7 24.2 29.3 31.7 41.0 39.1 25 13.1 15.0 19.3 23.5 25.2 33.1 31.1 25 16.4 18.7 24.1 29.4 31.6 41.3 38.8 26 13.1 15.0 19.2 23.7 25.1 30.9 26 16.4 18.8 24.0 29.6 31.4 38.6 27 13.1 15.1 19.1 23.8 25.0 30.7 27 16.3 18.9 23.9 29.7 31.2 38.3 28 13.0 15.1 19.0 23.9 24.8 30.4 28 16.3 18.9 23.8 29.9 31.1 38.1 29 13.0 15.2 19.0 24.0 24.7 30.2 29 16.2 19.0 23.7 30.1 30.9 37.8 30 12.9 15.2 18.9 24.2 24.6 30.0 30 16.2 19.1 23.6 30.2 30.7 37.5 31 12.9 15.3 18.8 24.4 29.8 31 16.1 19.1 23.5 30.5 37.3 32 12.9 15.4 18.7 24.3 29.6 32 16.1 19.2 23.4 30.3 37.0 33 12.8 15.4 18.6 24.1 29.4 33 16.0 19.3 23.3 30.2 36.7 34 12.8 15.5 18.5 24.0 29.2 34 16.0 19.4 23.2 30.0 36.5 35 12.7 15.5 18.5 23.8 29.0 35 15.9 19.4 23.1 29.8 36.2 36 12.7 18.4 23.7 28.7 36 15.9 23.0 29.6 35.9 37 12.7 18.3 23.5 28.5 37 15.8 22.9 29.4 35.7 38 12.6 18.2 23.4 28.3 38 15.8 22.7 29.2 35.4 39 12.6 18.1 23.2 28.1 39 15.7 22.6 29.0 35.1 40 12.5 18.0 23.1 27.8 40 15.7 22.5 28.8 34.8 41 12.5 17.9 22.9 27.6 41 15.6 22.4 28.6 34.5 42 12.4 17.8 22.7 27.4 42 15.5 22.3 28.4 34.2 43 12.4 17.7 22.6 27.1 43 15.5 22.1 28.2 33.9 44 12.3 17.6 22.4 26.9 44 15.4 22.0 28.0 33.6 45 12.3 17.5 22.2 26.6 45 15.4 21.9 27.8 33.3 β°の特注サイズも対応可能 Special ߺ angles possible under request / 2.03

DR レフトアングル ＆ ライトアングル用 MISMAS COTAS QUE MISMAS COTAS QUE CO特TA許S取 N得UEシVAスSテム ダLASブ ANルTIGUラASッ SALクVOリ フターLAS ANTIGUAS, EL LA “E” QUE ES NUEVA DOCUMENTO NUEVO Patented System Double Rack Lifter NO TENIA COTAS Cad Insertion Point øB g6 Xº ±0.03 Fast Fit用ハウジング U Fast Fit インサート固定範囲 Fast Fit Housing D (See next page) 硬度38±2HRC D Insert fixing area Hardened 38±2HRC øV 材質:PKT-117 硬度：42±2HRC E-0.05 Mat.: PKT-117 Hardened 42±2HRC Gas Nitrided 840Hv. ストローク100 Stroke 100 Max. P100 材質：1.2344 Mat. 1.2344 ストローク125 硬度：44±2HRC Hardened 44±2HRC Stroke 125 DR40 & DR46 Max. P125 ストローク100 材質：1.7225 Mat. 1.7225 Stroke 100 硬度：48±2HRC Hardened 48±2HRC L100 1.5-0.05 ストローク125 Stroke 125 L125 ߺ 推奨ねじ径 Recommended R ※重要　IMPORTANT 材質：1.1213 硬度：62±2HRC 長さ-0.1 Mat. 1.1213 Length-0.1 495±2 Hardened 62±2HRC 硬度：30-32HRC Hardened 30-32HRC A-0.10 øC h6 ※重要 IMPORTANT A-0.10 ライトアングル用 Mirror part Q (Special) T レフトアングル用 ｽﾄﾛｰｸ 100 ｽﾄﾛｰｸ 125 X° A B C D E L100 P100 L125 P125 Q R T U V ｽﾄﾛｰｸ100 - S ｽﾄﾛｰｸ 125 - S NEW DR.16100L-x – 8 12 16 – 16 9 8 20 20 142 178 – – 4 M5 M5 10 6 DR.16100L-x-S – DR.22100L-x DR.22125L-x 8 12 16 20 22 12 12 30 22 148 202 202 261 6.5 M6 M6 17 8 DR.22100L-x-S DR.22125L-x-S DR.28100L-x DR.28125L-x 8 12 16 20 28 16 14 36 28 152.5 214 194.5 266 8.5 M8 M8 23 8 DR.28100L-x-S DR.28125L-x-S DR.34100L-x DR.34125L-x 8 12 16 20 34 20 16 36 34 160.5 227 188.5 264 10.5 M8 M8 23 8 DR.34100L-x-S DR.34125L-x-S DR.40100L-x DR.40125L-xPIE8ZAS12 SU1E6 LT2A0S A40NT2I2GU2A0 S 36 40 170 244 204 284 10.5 M10 M10 20 10 DR.40100L-x-S DR.40125L-x-S DR.46100L-x DR.46125L-x 8 12 16 20 46 24 24 42 46 175 258 201 289 10.5 M10 M12 26 10 DR.46100L-x-S DR.46125L-x-S ※重要 β°の角度、アンダーカット量を基に X°(8º,12º,16º,20º)を選択下さい。 When ordering, replace the x in the reference with the required Xº dimension (8º, 12º, 16º or 20º) and indicate the required ߺ. 2.04 Undercuts - General Catalogue 2019 IMPORTANT

金型組込み寸法と取り付け例 Pocket details & installation NN コアハウジング Core Housing N EA+0..05 FF A+0.05 XºXº F TT øøBB + +11 T øøCC ++11 Xº øB +1 HH J ｽﾄﾛｰｸ 100 ｽﾄﾛｰｸ 125 ｽﾄﾛｰｸ 200 F G H J K M N S T W Y Z øC +1 J DR.16100L-.. - - 10 4.6 4.6 3 2.35 3 2.8 2.5 M5 6 9 M4 DR.22100L-.. DR.22125L-.. / KR.22125L-.. - 13 5.6 5.6 4.2 3.7 4.2 3.5 2.5 M6 8 12 M4 H J K DR.28100L-.. DR.28125L-.. / KR.28125L-.. - 16 7.5 7.5 5 5.4 4.8 4.8 2.5 M8 8 13.5 M4 A+0.05 G K +0.05 G DR.34100L-.. DR.34125L-.. / KR.34125L-.. - 16 10.5 8 7 7 5 6 4 M8 8 16 M4 A +0.10 M M DR.40100L-.. DR.40125L-.. - 20 11 11 7 8 7 7 4 M10 10 20 M6 Q-0.5 K DR.46100L-.. DR.46125L-.. - 25 13 13 8 8 9 9 5 M12 10 24 M6A+0.05 G Q-0.5 - - KR58200L-.. 28 15.5 15.5 10 12.2 11.2 10 5 M14 12 30 M6 A+0.05 M A+0.05 - - KR76200L-.. 36 21 21 13 15.2 15.2 12 6 M18 12 36 M6 Q-0.5 +0.10 1 1 A+0.05 FAST FIT: の取り付け、取り外し例 1 FAST FIT: Installation and removal S Z ±0.1 not included S Y Z ±0.1 not included DR / KR Y 2 3 DR / KR øW g6 2 S Z 3 øW g6 Y±0.1 not included Fast Fit DR / KR 2 3 øW Fast Fit g6 Fast Fit Z：製品に含まれておりません 3 3 金型への取り付け例 1 3 Installation 1 1 STOP STOP STOP 2 4 2 4 2 4 5 5 5 2.05 Undercuts - General Catalogue 2019

ダブルラック用冷却ホース DK DR Cooling Hose 流体最高使用温度50℃ Maximum cooling fluid temperature 50°C. Cad Insertion Point L+5 1/8" Gas ø4.5 EN Mat. INOX 1.4021 100 Cooling Hose for 90° CUMSA DR Lifters. 最高曲げ角度20° ø1/8" Gas The swivel coupling prevents the hose Max. 20º from bending excessively when demolding ø14 1/8" Gas the undercut. 重要 JP 長さ調整 ダブルラック用冷却ホース Parker® Parflex 型番#540n-4 （ｶｯﾄ50mmまで） 材質. 1.0308 Zn. Parker® Parflex part#540n-4 スイベルカップリングは、 Mat:.10308Zn ø14 アンダーカットを抜く時、 過度にホースが曲がる事を 防止します。 13 ø14 13 H 　　型番 ߺ DR.xxxxxx-8 DR.xxxxxx-12 DR.xxxxxx-16 DR.xxxxxx-20 Negative to 0º 10 10 10 10 +1º to +9º 10 10 10 15 DK.141818 +10º to +20º 10 15 20 25 >+20º 15 20 25 30 Please indicate the required L dimension when ordering; the length will be rounded up to the next multiple of 25mm. 重 要 ご注文時L寸法を25mm単位でご指定下さい。 the length will be rounded up to the next multiple of 25mm. ߺ L ø15 100 ø15 フレキシブルチューブ 推奨Recommended Voss® 型式#1152012081, Flexbie tube 型式#1152112081 or型式#1152162081 Min. H Min. 120 2.06 Undercuts - General Catalogue 2019

RF 高さ調整ユニット Adjustable Fixing Cad Insertion Point øA øE T EN DIN912 重要 IMPORTANT Placed in the ejector plate, this unit allows Max. N adjustments to the DR/KR rod height Mat. 1.4034 Hardened 50-52HRC 金型組込み寸法　/　Pocket detail approximately ±2mm, before its fixing. 5 Enables fine tuning of the DR/KR head with -0.02 12 -0.05 the ejection mounted. Permits item replacement without having to 材質：PKT-117 øS H11 disassemble the ejector plates. 硬度：45±2HRC B Compact unit helps to easier the installation Mat. PKT-117 DR/KR rod pocket of any vertical mechanisms. Hardened 45±2HRC 5 12 JP C エジェクタープレートに組込む調 øD øJ 整コマでDR/KRを固定する前に øH 約±2mmの高さ調整が可能です。 エジェクタープレートに組込んだ ø12 状態でDR/KRの高さを微調整出来 ます。 エジェクタープレートを分解せず G にRFの交換が可能です。 G コンパクト設計のため金型への取 り付けが簡単です。 　型番 A B C D E G H J N T S DR，KR 対応型番 RF.161605 19.8 34 3 15.8 7.8 12.5 20 16 18 M5x45 8 DR16 RF.222006 23.8 34 4 19.8 11.8 14.5 24 20 18 M6x45 12 DR22 / KR22 RF.282408 27.8 42 0 23.8 13.8 16.5 28 24 20 M8x50 14-16 DR28 / DR34 / KR28 / KR34 RF.403210 35.8 42 0 31.8 19.8 20.5 36 32 24 M10x50 20-24 DR40 / DR46 Installation / 金型への取り付け例 3 3 3 0 STOP ±2 1 L 4 2 DR Page 2.04 T 4 +2 -2 5 6 øJ 2.07 Undercuts - General Catalogue 2019

重要 IMPORTANT 実用例　APPLICATION EXAMPLE 冷却回路の追加工 Cooling Connection Options OPTION B ｵﾌﾟｼｮﾝB OPTION A ｵﾌﾟｼｮﾝA 1 5 7 8 4 2 6 3 1 KR 2 FC 3 MK 4 RD Cooled Lifter Rack KR Cooling Hose Connection Hose Cooling Distributor 冷却用ラックリフター KR用冷却ホース 接続ホース 冷却マニホールド 5 CK 6 TR 7 SM 8 RL 90° Plate Connector Plate Spacer Hose Retainer Cooling Connector 90°プレートコネクター プレートスペーサー ホースリテーナ 冷却用コネクター Undercuts - General Catalogue 2019

COTAS ANTIGUAS COTAS NUEVAS, NO COINCIDE COTA NUEVA, LA “S”, SALVO LA “E” QUE ES LA PIEZA CON NINGUNA ESTA PIEZA NO ESTÁ NUEVA ANTIGUA EN EL DOC ANTIGUO KR 冷却ラックリフター 特許取得システム Cooled Rack Lifter Patented System Cad Insertion Point øE Xº g6 Xº øH f7 インサート固定範囲 硬度38±2HRC Insert fixing area F OR F Insert fixing area Hardened 38±2HRC Fast Fit 用ハウジング 材質:FPM Hardened 38±2HRC Fast Fit Housing EN G (See page DR) Mat.: FPM øB g6 U±0.03 G øB g6 øV Double Rack system with internal housing to ストローク125 Stroke 125 -0.1 材質：PKT-117 Mat.: PKT-117 be able to incorporate a cooling circuit. A -0.1 Mat.: PKT-117 Hardened 42±2HRC E 硬度：42±2HRC Gas Nitrided 840Hv Reduces considerably the size of the insert. Hardened 42±2HRC Gas Nitrided 840H.v Two different assembly options of the insert ストローク200 Stroke 200 in regards to the cooling. 材質：DIN1714 CuAl10Ni Mat.: DIN1714 CuAl10Ni JP 材質:1.2344 P Mat. 1.2344 硬度:44±2HRC Hardened 44±2HRC Mat. 1.7225 ダブルラックシステムと冷却回路 KR58 & KR76 Hardened 48±2HRC 材質:1.7225 が一体になったシステム。 Mat. 1.7225 硬度:48±2HRC Hardened 48±2HRC インサートのサイズを大幅に削減 冷却に関しては、2種類のオプ ションがあります。 ߺ 1.5-0.05 L 1L.5-0.05 ߺ ストローク200 STROKE 200 推奨ねじ径 Recommended Recommended T R FC FC Page 2.09 重要 IMPORTANT ストローク125 S Stroke 125 Mat. 1.1213 Hardened 62±2HRC 長さ-0.1 Length -0.1 Mat. 1.1213 材質:1.1213 -0.1 Hardened 62±429HR5C±2 Length 硬度:62±2HRC 495±2 V Hardened 30-32HRC 硬度:30-32HRC Hardened 30-32HRC Ux20 DIN912 øC h6 冷却回路の追加工 （ストローク125ご使用時のみ） 重 -0.1 C(Sopoelciinalg sc Crewonnection Options Cooling ConnecAtion Options 要 included) Only for Stroke 125 重要 IMPORTANT Check page 2.11 OPTION Q OPTION B ﾗｲﾄｱﾝｸﾞﾙ用 OPTION OPTION B -0.1 A -0.1 A A Miirrrroorr ppaarrtt A Q A -0.1 T レフトアングル用 (Special screw included) 特注ねじも製品に含まれております。 ライトアングル-S ﾚﾌﾄｱﾝｸﾞﾙ X° A B C E F G H L P Q R S T U V OR Mirror Ref. - S ｽﾄﾛｰｸ KR.22125L-x 8 12 16 20 22 12 12 22 16 20 10.8 2P82IE2Z60AS6.5 SUM6ELTA- S AMN6 T23IG8UA8xS1.25 KR.22125L-x-S 125 KR.28125L-x 8 12 16 20 28 16 14 28 16 20 13.8 294.5 272 8.5 M8 - M8 23 8 11x1.3 KR.28125L-x-S Stroke 125 KR.34125L-x 8 12 16 20 34 20 16 34 18 20 17.8 311.5 275 10.5 M8 - M8 25 8 14x1.78 KR.34125L-x-S ｽﾄﾛｰｸ 200 KR.58200L-x 8 12 16 - 58 30 30 66 25 55 26 362 430 13.5 M20 1/4” Gas M14 60 12 21x2.5 KR.58200L-x-S Stroke 200 KR.76200L-x 8 12 16 - 76 40 40 80 30 60 34 392 470 17 M24 3/8” Gas M18 70 12 28x3 KR.76200L-x-S 重 When ordering, replace the x in the reference with the required Xº dimension and indicate the required ߺ. 要 β°の角度、アンダーカット量を基に、Ｘ°( 8°,12°,16°,20°)を選択下さい。 2.08 Undercuts - General Catalogue 2019 IMPORTANT IMPORTANT P

FC KR用冷却ホース 材質：1.7225 KR Cooling Hose 最高使用温度　80℃ Mat. 1.7225 Maximum working temperature 80ºC. Cad Insertion Point øN øO EN Compact solution for a water fountain. Water goes up from the centre tube of the fountain and is collected by the external tube. Both the water inlet and outlet are on the same level, saving space in the mold. Unique fixing system allowing the external tube to be hermetically sealed, preventing water leakages. Max. 963 M JP コンパクトな冷却回路を実現 チューブ内を冷却が通り、チュー øP E±1 ブ外側を通って戻ります。 冷却のIN、OUTはKRシャフト内を 通るため余分なスペースが不要で す。 C 特殊な固定方式によりチューブの 外径は密封され水漏れを防止しま す。 F D H A M4xU DIN912 1/8" Gas OUT IN ø16 32 18 27 型番 A C D E F H M N O P U KR対応型番 FC.220300 40 15 18 283.5 16.5 31 M8x1 3.5 3 8 10 KR.22125L FC.220500 40 15 18 483.5 16.5 31 M8x1 3.5 3 8 10 KR.22125L FC.280300 50 18 25 275 25 41 M10x1 4.5 4 10 16 KR.28125L FC.280500 50 18 25 475 25 41 M10x1 4.5 4 10 16 KR.28125L FC.340300 50 18 25 275 25 41 M12x1 5 4.5 12 16 KR.34125L FC.340500 50 18 25 475 25 41 M12x1 5 4.5 12 16 KR.34125L 重要　　IMPORTANT 金型組込み寸法 Pocket detail KR Page 2.08 ߺ C +2 Q Q 型番 ß≤0° 0°<ß≤10° 10°<ß≤20° 20°<ß≤25° 25°<ß≤30° 30°<ß≤35° KR.xx125L-8 10 15 18 20 23 25 KR.xx125L-12 10 16 22 25 29 - KR.xx125L-16 10 18 26 31 - - KR.xx125L-20 10 20 31 - - - 2.09 Undercuts - General Catalogue 2019

接続ホース MK 材質：1.0308 Zn Connection Hose 最高使用温度：80℃ Mat. 1.0308 Zn. Maximum working temperature 80ºC. Cad Insertion Point RL ~300 最小曲げ半径R50 360º 重 Min. 50 1/8" Gas ø4.5 要 EN Parker® part# 837BM-4-BLK-RL Min. 100 MK - Incorporates rotatory connexions to avoid twisted hoses, that limits the water passage. MK - Strong and robust hoses to avoid leakages. 型番 最小曲げピッチ100 RD - Distributor that connects the inlets and MK.120300 outlets of the water coming to and from the lifter. CK - Elbow that collects the water coming from the external circuit. 冷却マニホールド RD JP MK Cooling Distributor 材質：1.1730 ホースのねじれを防ぐために 最高使用温度　80℃ ロータリージョイントと接続。 Mat. 1.1730 漏れを防ぐ為、頑丈なホースを Maximum working temperature 80ºC. 使用。 19.5 RD 46 9.75 冷却のIN、OUTをコンパクトに分 型番 割するマニホールド。 RD.182012 1/8" Gas CK 12 外部の回路からの冷却水と連結 42 6 2 x 1/8" ø5 するためのエルボー。 DIN906 (included) M8x25 Plugs DIN7984 プラグ （製品に含まれます） 18 90°プレートコネクター CK 90° Plate Connector 材質：1.1730 最高使用温度　80℃ Mat. 1.1730 Maximum working temperature 80ºC. -0.01 ø15 -0.04 ø11.5x2 ø5 M8x25 　　型番 12 10 DIN912 CK.181839 19.5 1/8" Gas x 8 39 15 15 18 -0.1 ø15 H8 2.10 Undercuts - General Catalogue 2019 IMPORTANT

DG 材質：PKT-117 硬度：42±2HRC窒化処理840Hv DGドッグリフター 特許取得システム Mat.: PKT-117 Hardened 42±2HRC. Gas Nitrided ≈ 840Hv. Dog Lifter - DG Patented System Cad Insertion Point 540 +5 35 ±0.2 92 M6x20 30 DIN912 ø10 EN ø19.9-0.1 Rz 4 8.5 Compact and robust design, incorporating a 16mm shaft with just a 26mm width base and insert. Customized moulding insert enables wider range 19 Recommended 1.5 -0.05 28 Xº M10 of applications. Due to the design of the lifter base, housings can be machined simply, without the need of EDM. IMPORTANT Mat. Brass D ø16 h6 JP Mat. 1.1213 Hardened 60 ± 2HRC Hardened 30-32HRC コンパクトかつ頑丈なユニットで M8x30 φ16mmのシャフト、26mm幅の DIN912 ベースで構成されています。 A -0.05 Max. 56 様々なサイズの製品部インサート 26-0.05 と連結可能です。 R8.5 14 8 リフターベースのポケット加工は 放電加工無しで簡単に加工出来 ます。 T 型番 A D T X 2xDIN912 DG.264592 45 16 M6x30 16 ドッグリフターMAX抜き角度 DG.265092 50 22 M6x30 22 92 DG.265592 55 26 M6x35 26 46 DG264592 +15°/ -15° DG265092 +15°/ -13° 金型組込み寸法 Pocket detail DG265592 +13°/ -12° 重 +0.05 重要IMPORTANT A+0.1 要 M8 長さ±0.05 Length ±0.05 26+0.1 R8 LD ø20 +0.1 not included Page 3.13 16 28 サポートプレート有り サポートプレート無し 重 With support plate Without support plate 要 22.4 -0.2 22.4 -0.2 M6 20 +2 20 +2 M8* ø16 H8 R8 +0.05 * not included 202006改訂 IMPORTANT IMPORTANT Undercuts - General Catalogue 2019

DL ドッグリフター 材質：PKT-117 硬度：42±2HRC窒化処理840Hv DL 特許取得システム Dog Lifter - DL Mat.: PKT-117 Hardened 42±2HRC. Gas Nitrided ≈ 840Hv. Patented System Cad Insertion Point 335 +3 12-0.5 65 22 ø7.5 EN ø12 -0.1 6.5 Rz 4 Completely vertical solution, no need for complex angled housings. Customized moulding insert enables wider 19.5 Xº range of applications. Due to the design of the lifter base, housings can be machined simply, without the need of EDM. Short ejection stroke, big demoulding capacity. Mat. 1.1213 Mat. Brass Hardened 60 ± 2HRC D ø10 h6 JP Recommended 0.5 -0.05 Hardened 30-32HRC 突出しはエジェクタープレートに M6 対して垂直のため複雑な斜め加 M5x20 DIN912 工は不要です。 Max. 38 A -0.05 様々なサイズの製品部インサー トと連結可能です。 14-0.05 リフターベースのポケット加工は R6.5 10 6 放電加工無しで簡単に加工出来 ます。 短いストローク量で大きなアン ダーカットが可能です。 ドッグリフターMAX抜き角度 T 　　型番 A D T X 2xDIN912 DL143465 +15°/ -15° DL.143465 34 12 M4x20 18 DL144065 +14°/ -12° DL.144065 40 18 M4x25 26 65 DL144665 +10°/ -10° DL.144665 46 22 M4x30 31 30 重要IMPORTANT 金型組込み寸法 重 Pocket detail 要 A+0.1 M5 14+0.1 R6 not included LR ø12 +0.1 10 19.5 202006改訂 Undercuts - General Catalogue 2019 IMPORTANT IMPORTANT
