【長寿命でメンテナンスフリー】ベアリングの電食を低減させるイージスSGR（米イー・エス・ティー社）

BEARING PROTECTION RINGS イー・エス・ティー（アメリカ） ベアリングの電食を低減させる イージス®ＳＧＲ

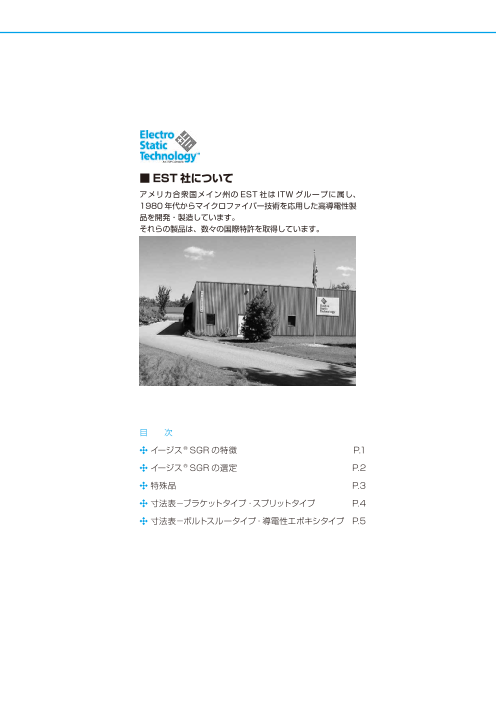

■EST社について アメリカ合衆国メイン州の EST 社は ITW グループに属し、 1980 年代からマイクロファイバー技術を応用した高導電性製 品を開発・製造しています。 それらの製品は、数々の国際特許を取得しています。 目　　次 ❖ イージス® SGR の特徴 P.1 ❖ イージス® SGR の選定 P.2 ❖ 特殊品 P.3 ❖ 寸法表－ブラケットタイプ・スプリットタイプ P.4 ❖ 寸法表－ボルトスルータイプ・導電性エポキシタイプ P.5

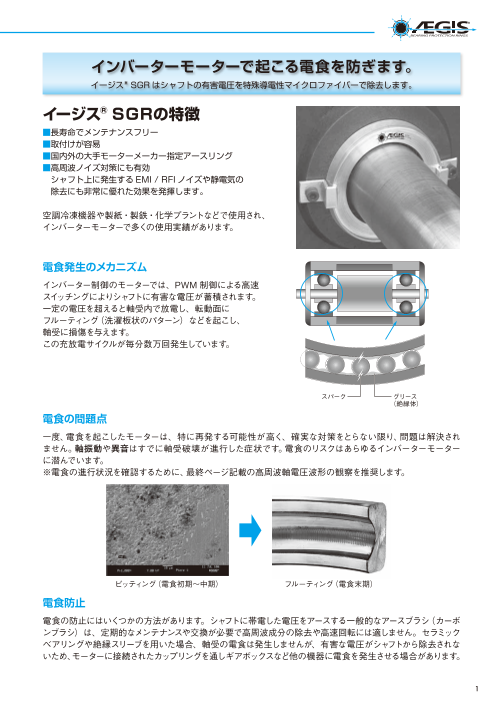

BEARING PROTECTION RINGS インバーターモーターで起こる電食を防ぎます。 イージス®SGR はシャフトの有害電圧を特殊導電性マイクロファイバーで除去します。 イージス®ＳＧＲの特徴 ■長寿命でメンテナンスフリー ■取付けが容易 ■国内外の大手モーターメーカー指定アースリング ■高周波ノイズ対策にも有効 　シャフト上に発生する EMI / RFI ノイズや静電気の 　除去にも非常に優れた効果を発揮します。 空調冷凍機器や製紙・製鉄・化学プラントなどで使用され、 インバーターモーターで多くの使用実績があります。 電食発生のメカニズム インバーター制御のモーターでは、PWM 制御による高速 スイッチングによりシャフトに有害な電圧が蓄積されます。 一定の電圧を超えると軸受内で放電し、転動面に フルーティング（洗濯板状のパターン）などを起こし、 軸受に損傷を与えます。 この充放電サイクルが毎分数万回発生しています。 スパーク グリース （絶縁体） 電食の問題点 一度、電食を起こしたモーターは、特に再発する可能性が高く、確実な対策をとらない限り、問題は解決され ません。軸振動や異音はすでに軸受破壊が進行した症状です。電食のリスクはあらゆるインバーターモーター に潜んでいます。 ※電食の進行状況を確認するために、最終ページ記載の高周波軸電圧波形の観察を推奨します。 ピッティング（電食初期〜中期） フルーティング（電食末期） 電食防止 電食の防止にはいくつかの方法があります。シャフトに帯電した電圧をアースする一般的なアースブラシ（カーボ ンブラシ）は、定期的なメンテナンスや交換が必要で高周波成分の除去や高速回転には適しません。セラミック ベアリングや絶縁スリーブを用いた場合、軸受の電食は発生しませんが、有害な電圧がシャフトから除去されな いため、モーターに接続されたカップリングを通しギアボックスなど他の機器に電食を発生させる場合があります。 1

イージス®ＳＧＲの選定 標準品 BEARING PROTECTION RINGS ■タイプの選定 　イージス® SGR を取付けるシャフト径から、型番を選定します。 　　注）75kW 以上のモーターの場合、反負荷側を絶縁してください。 　　　　375kW あるいは中圧 600V 以上のモーターの場合は、お問い合わせください。 ■取付方法の選定 　取付ける状況によりタイプを選定します。 　モーターに取付け穴があけられない場合は、特殊品よりご選定ください。 ブラケットタイプ - 2 スプリットタイプ - 2A4 ボルトスルータイプ - 3 一体型 二分割型 ボルト穴付き ＜製品仕様＞ 　・対応軸径 7.9 〜762mm　※これ以外の軸径については、お問い合わせください。 　・温度 − 80 〜＋ 210℃ 　・湿度 0 〜 90％ 　・周速制限 なし 　・耐コンタミ性 オイル・グリース・雨水などの飛来問題なし 　・RoHS 適合 　・定期交換 不要 ！ 取付け後は必ずイージス®SGR が確実にアースされていることをご確認ください。 オプション 軸塗布用「シルバーペイント CS015」（ 内容量15g）［別売］ 使いやすい小ビンで供給します。 イージス® SGRを取付ける前にシルバーペイントを軸へ塗布することで、 防錆や導電性の効果を高めます。イージス®SGRと一緒にご使用いただく と、性能をさらに発揮します。 イージス®SGRとの同時購入を推奨します。 2

BEARING PROTECTION RINGS 特殊品 BEARING PROTECTION RINGS １．導電性エポキシタイプ - OAW / OA4W 　　（SGR 1つに1セット同梱） 一体型の OAWと二分割型の OA4W の 2 種類があります。 取付面の塗装を剥がし、同梱の導電性エポキシ樹脂で直接モーターに 接着し固定します。モーターへのボルト穴あけ加工が不要です。 取付けが非常に容易で、カップリングなどが近接している場合でも 簡単に取付けができます。 - 導電性エポキシ（単品 EP2400） チューブ入りで導電性の高い専用エポキシです。 イージス®SGR の取付けには必ずこの専用エポキシをご使用ください。 ※エポキシタイプの SGR 寸法は、ボルトスルータイプと同じです。 ２．圧入タイプ モーターにイージス®SGR を直接圧入し固定します。 ３．汎用モーター用ブラケット u-Kit シャフトに段があるとイージスの取付けが困難な場合があります。 この u-Kit でシャフトの段を避け取付けることができます。 また、モーターとイージス®SGR の間にシールを設けることも可能です。 ４．PRO シリーズ イージス®SGR の大電流タイプです。 中圧以上のモーターや大出力のモーターに推奨します。 特殊品についての詳細は別途お問い合わせください。 BEARING PROTECTION RINGS コンタミからイージス®SGR を保護するシール イージス®SGR は、グリースやオイルが付着しても性能を維持しますが、極度のコ ンタミが介在する場合、シールの併用を推奨します。 使用環境が劣悪な場合、導電性の高い特殊マイクロファイバーを保護するため、 シャフト側に接触タイプのシールを設けてください。シールには、Oリングまたは Vリングを推奨します。 詳細はお問い合わせください。 3

イージス®ＳＧＲ寸法表 標準取付寸法 軸径φd ブラケットタイプ（一体型） スプリットタイプ（二分割型） 厚み 約7.5mm W 取付幅 max9.5mm SGR外径φD ブラケットタイプ・スプリットタイプの型式表記 取付穴PCDφP *1 の末尾記号で各タイプを示します。 取付外径φD1 末尾記号　2　 －ブラケットタイプ（M3×0.5×8mm SHCS とワッシャーが同梱） 　　　　　2A4 －スプリットタイプ（M3×0.5×8mm SHCS とワッシャーが同梱） （mm） 軸 径 外 径 取 付 穴 取 付 軸 径 外 径 取 付 穴 取 付 型　　番　*1 P C D 外 径 型　　番　*1 P C D 外 径 φ d φ D φ P φ D1 φ d φ D φ P φ D1 SGR-6.9-2 7.9 ～ 9.0 SGR-79.9-2 81.0 ～ 82.0 SGR-8.0-2 9.1 ～ 10.0 SGR-81.1-2 82.1 ～ 83.1 SGR-9.0-2 10.1 ～ 11.0 SGR-82.1-2 83.2 ～ 84.1 104.1 116.8 126.7 SGR-10.1-2 11.1 ～ 12.2 SGR-83.1-2 84.2 ～ 85.2 40.6 53.3 63.2 SGR-11.2-2 12.3 ～ 13.2 SGR-84.2-2 85.3 ～ 86.2 SGR-12.2-2 13.3 ～ 14.2 SGR-85.2-2 86.3 ～ 87.2 SGR-13.2-2 14.3 ～ 15.4 SGR-86.3-2 87.3 ～ 88.4 SGR-14.4-2 15.5 ～ 16.4 SGR-87.4-2 88.5 ～ 89.4 SGR-15.4-2 16.5 ～ 17.4 SGR-88.4-2 89.5 ～ 90.4 SGR-16.4-2 17.5 ～ 18.5 SGR-89.4-2 90.5 ～ 91.6 SGR-17.6-2 18.6 ～ 19.7 SGR-90.6-2 91.7 ～ 92.6 116.8 129.5 139.4 SGR-18.7-2 19.8 ～ 20.7 SGR-91.6-2 92.7 ～ 93.6 SGR-19.7-2 20.8 ～ 21.7 SGR-92.6-2 93.7 ～ 94.7 SGR-20.7-2 21.8 ～ 22.7 SGR-93.8-2 94.8 ～ 95.8 SGR-21.7-2 22.8 ～ 23.7 SGR-94.8-2 95.9 ～ 96.8 SGR-22.8-2 23.8 ～ 24.9 SGR-95.8-2 96.9 ～ 97.9 SGR-23.9-2 25.0 ～ 25.9 SGR-96.9-2 98.0 ～ 98.9 53.3 66 75.9 SGR-24.9-2 26.0 ～ 26.9 SGR-97.9-2 99.0 ～ 99.9 SGR-25.9-2 27.0 ～ 28.1 SGR-99.0-2 100.0 ～ 101.1 SGR-27.1-2 28.2 ～ 29.1 SGR-100.1-2 101.2 ～ 102.1 SGR-28.1-2 29.2 ～ 30.1 SGR-101.1-2 102.2 ～ 103.1 SGR-29.1-2 30.2 ～ 31.2 SGR-102.1-2 103.2 ～ 104.3 SGR-30.3-2 31.3 ～ 32.3 SGR-103.3-2 104.4 ～ 105.3 129.5 142.2 152.1 SGR-31.3-2 32.4 ～ 33.3 SGR-104.3-2 105.4 ～ 106.3 SGR-32.3-2 33.4 ～ 34.4 SGR-105.3-2 106.4 ～ 107.4 SGR-33.4-2 34.5 ～ 35.4 SGR-106.5-2 107.5 ～ 108.5 SGR-34.4-2 35.5 ～ 36.4 SGR-107.5-2 108.6 ～ 109.5 SGR-35.5-2 36.5 ～ 37.6 SGR-108.5-2 109.6 ～ 110.6 SGR-36.6-2 37.7 ～ 38.6 SGR-109.6-2 110.7 ～ 111.6 SGR-37.6-2 38.7 ～ 39.6 SGR-110.6-2 111.7 ～ 112.6 SGR-38.6-2 39.7 ～ 40.8 SGR-111.7-2 112.7 ～ 113.8 SGR-39.8-2 40.9 ～ 41.8 SGR-112.8-2 113.9 ～ 114.8 SGR-40.8-2 41.9 ～ 42.8 SGR-113.8-2 114.9 ～ 115.8 SGR-41.8-2 42.9 ～ 43.9 68.1 80.8 90.7 SGR-114.8-2 115.9 ～ 117.0 SGR-43.0-2 44.0 ～ 45.0 SGR-116.0-2 117.1 ～ 118.0 142.2 154.9 164.8 SGR-44.0-2 45.1 ～ 46.0 SGR-117.0-2 118.1 ～ 119.0 SGR-45.0-2 46.1 ～ 47.1 SGR-118.0-2 119.1 ～ 120.1 SGR-46.1-2 47.2 ～ 48.1 SGR-119.2-2 120.2 ～ 121.2 SGR-47.1-2 48.2 ～ 49.1 SGR-120.2-2 121.3 ～ 122.2 SGR-48.2-2 49.2 ～ 50.3 SGR-121.2-2 122.3 ～ 123.3 SGR-49.3-2 50.4 ～ 51.3 SGR-122.3-2 123.4 ～ 124.3 SGR-50.3-2 51.4 ～ 52.3 SGR-123.3-2 124.4 ～ 125.3 SGR-51.3-2 52.4 ～ 53.5 SGR-124.4-2 125.4 ～ 126.5 SGR-52.5-2 53.6 ～ 54.5 SGR-125.5-2 126.6 ～ 127.5 SGR-53.5-2 54.6 ～ 55.5 SGR-126.5-2 127.6 ～ 128.5 SGR-54.5-2 55.6 ～ 56.6 78.7 91.4 101.3 SGR-127.5-2 128.6 ～ 129.7 SGR-55.7-2 56.7 ～ 57.7 SGR-128.7-2 129.8 ～ 130.7 154.9 167.6 177.5 SGR-56.7-2 57.8 ～ 58.7 SGR-129.7-2 130.8 ～ 131.7 SGR-57.7-2 58.8 ～ 59.8 SGR-130.7-2 131.8 ～ 132.8 SGR-58.8-2 59.9 ～ 60.8 SGR-131.9-2 132.9 ～ 133.9 SGR-59.8-2 60.9 ～ 61.8 SGR-132.9-2 134.0 ～ 134.9 SGR-60.9-2 61.9 ～ 63.0 SGR-133.9-2 135.0 ～ 136.0 SGR-62.0-2 63.1 ～ 64.0 SGR-135.0-2 136.1 ～ 137.0 SGR-63.0-2 64.1 ～ 65.0 SGR-136.0-2 137.1 ～ 138.0 SGR-64.0-2 65.1 ～ 66.2 SGR-137.1-2 138.1 ～ 139.2 SGR-65.2-2 66.3 ～ 67.2 SGR-138.2-2 139.3 ～ 140.2 91.4 104.1 114 SGR-66.2-2 67.3 ～ 68.2 SGR-139.2-2 140.3 ～ 141.2 SGR-67.2-2 68.3 ～ 69.3 SGR-140.2-2 141.3 ～ 142.4 SGR-68.4-2 69.4 ～ 70.4 SGR-141.4-2 142.5 ～ 143.4 167.6 180.3 190.2 SGR-69.4-2 70.5 ～ 71.4 SGR-142.4-2 143.5 ～ 144.4 SGR-70.4-2 71.5 ～ 72.5 SGR-143.4-2 144.5 ～ 145.5 SGR-71.5-2 72.6 ～ 73.5 SGR-144.6-2 145.6 ～ 146.6 SGR-72.5-2 73.6 ～ 74.5 SGR-145.6-2 146.7 ～ 147.6 SGR-73.6-2 74.6 ～ 75.7 SGR-146.6-2 147.7 ～ 148.7 SGR-74.7-2 75.8 ～ 76.7 SGR-147.7-2 148.8 ～ 149.7 SGR-75.7-2 76.8 ～ 77.7 104.1 116.8 126.7 SGR-148.7-2 149.8 ～ 150.7 SGR-76.7-2 77.8 ～ 78.9 SGR-149.8-2 150.8 ～ 151.9 180.3 193 202.9 SGR-77.9-2 79.0 ～ 79.9 SGR-150.9-2 152.0 ～ 152.9 SGR-78.9-2 80.0 ～ 80.9 ※軸径φ153mm 以上も製作可能です。お問い合わせください。 4

イージス®ＳＧＲ寸法表 標準取付寸法 取付幅 約11.5mm ボルトスルータイプ 導電性エポキシタイプ 軸径φd （ボルトスルーの場合） 厚み 約7.5mm W ボルトスルータイプ・エポキシタイプの型式表記 *2 の末尾記号で各タイプを示します。 取付穴PCDφP 末尾記号　3　 　 －ボルトスルータイプ（M3 ボルト（M3×0.5×14）が同梱されます） S取G付R外径φD1 　　　　　OAW　－エポキシタイプ一体型（導電性エポキシ同梱） 　　　　　OA4W －エポキシタイプ二分割型（導電性エポキシ同梱） （mm） *2 軸 径 外 径 取 付 穴 取 付 穴 型　　番　 P C D 取 付 穴 *2 軸 径 外 径 型　　番　 P C D 取 付 穴 数　 量 数　 量 φ d φ D φ P φ d φ D φ P SGR-6.9-3 7.9 ～ 9.0 SGR-79.9-3 81.0 ～ 82.0 SGR-8.0-3 9.1 ～ 10.0 SGR-81.1-3 82.1 ～ 83.1 SGR-9.0-3 10.1 ～ 11.0 SGR-82.1-3 83.2 ～ 84.1 104.1 96.7 2 SGR-10.1-3 11.1 ～ 12.2 SGR-83.1-3 84.2 ～ 85.2 40.6 30.5 2 SGR-11.2-3 12.3 ～ 13.2 SGR-84.2-3 85.3 ～ 86.2 SGR-12.2-3 13.3 ～ 14.2 SGR-85.2-3 86.3 ～ 87.2 SGR-13.2-3 14.3 ～ 15.4 SGR-86.3-3 87.3 ～ 88.4 SGR-14.4-3 15.5 ～ 16.4 SGR-87.4-3 88.5 ～ 89.4 SGR-15.4-3 16.5 ～ 17.4 SGR-88.4-3 89.5 ～ 90.4 SGR-16.4-3 17.5 ～ 18.5 SGR-89.4-3 90.5 ～ 91.6 SGR-17.6-3 18.6 ～ 19.7 SGR-90.6-3 91.7 ～ 92.6 116.8 109.2 4 SGR-18.7-3 19.8 ～ 20.7 SGR-91.6-3 92.7 ～ 93.6 SGR-19.7-3 20.8 ～ 21.7 SGR-92.6-3 93.7 ～ 94.7 SGR-20.7-3 21.8 ～ 22.7 SGR-93.8-3 94.8 ～ 95.8 SGR-21.7-3 22.8 ～ 23.7 SGR-94.8-3 95.9 ～ 96.8 SGR-22.8-3 23.8 ～ 24.9 SGR-95.8-3 96.9 ～ 97.9 SGR-23.9-3 25.0 ～ 25.9 SGR-96.9-3 98.0 ～ 98.9 53.3 45.3 2 SGR-24.9-3 26.0 ～ 26.9 SGR-97.9-3 99.0 ～ 99.9 SGR-25.9-3 27.0 ～ 28.1 SGR-99.0-3 100.0 ～ 101.1 SGR-27.1-3 28.2 ～ 29.1 SGR-100.1-3 101.2 ～ 102.1 SGR-28.1-3 29.2 ～ 30.1 SGR-101.1-3 102.2 ～ 103.1 SGR-29.1-3 30.2 ～ 31.2 SGR-102.1-3 103.2 ～ 104.3 SGR-30.3-3 31.3 ～ 32.3 SGR-103.3-3 104.4 ～ 105.3 129.5 121.5 4 SGR-31.3-3 32.4 ～ 33.3 SGR-104.3-3 105.4 ～ 106.3 SGR-32.3-3 33.4 ～ 34.4 SGR-105.3-3 106.4 ～ 107.4 SGR-33.4-3 34.5 ～ 35.4 SGR-106.5-3 107.5 ～ 108.5 SGR-34.4-3 35.5 ～ 36.4 SGR-107.5-3 108.6 ～ 109.5 SGR-35.5-3 36.5 ～ 37.6 SGR-108.5-3 109.6 ～ 110.6 SGR-36.6-3 37.7 ～ 38.6 SGR-109.6-3 110.7 ～ 111.6 SGR-37.6-3 38.7 ～ 39.6 SGR-110.6-3 111.7 ～ 112.6 SGR-38.6-3 39.7 ～ 40.8 SGR-111.7-3 112.7 ～ 113.8 SGR-39.8-3 40.9 ～ 41.8 SGR-112.8-3 113.9 ～ 114.8 SGR-40.8-3 41.9 ～ 42.8 SGR-113.8-3 114.9 ～ 115.8 SGR-41.8-3 42.9 ～ 43.9 68.1 61.8 2 SGR-114.8-3 115.9 ～ 117.0 SGR-43.0-3 44.0 ～ 45.0 SGR-116.0-3 117.1 ～ 118.0 142.2 134.2 4 SGR-44.0-3 45.1 ～ 46.0 SGR-117.0-3 118.1 ～ 119.0 SGR-45.0-3 46.1 ～ 47.1 SGR-118.0-3 119.1 ～ 120.1 SGR-46.1-3 47.2 ～ 48.1 SGR-119.2-3 120.2 ～ 121.2 SGR-47.1-3 48.2 ～ 49.1 SGR-120.2-3 121.3 ～ 122.2 SGR-48.2-3 49.2 ～ 50.3 SGR-121.2-3 122.3 ～ 123.3 SGR-49.3-3 50.4 ～ 51.3 SGR-122.3-3 123.4 ～ 124.3 SGR-50.3-3 51.4 ～ 52.3 SGR-123.3-3 124.4 ～ 125.3 SGR-51.3-3 52.4 ～ 53.5 SGR-124.4-3 125.4 ～ 126.5 SGR-52.5-3 53.6 ～ 54.5 SGR-125.5-3 126.6 ～ 127.5 SGR-53.5-3 54.6 ～ 55.5 SGR-126.5-3 127.6 ～ 128.5 SGR-54.5-3 55.6 ～ 56.6 78.7 70.7 2 SGR-127.5-3 128.6 ～ 129.7 SGR-55.7-3 56.7 ～ 57.7 SGR-128.7-3 129.8 ～ 130.7 154.9 146.9 4 SGR-56.7-3 57.8 ～ 58.7 SGR-129.7-3 130.8 ～ 131.7 SGR-57.7-3 58.8 ～ 59.8 SGR-130.7-3 131.8 ～ 132.8 SGR-58.8-3 59.9 ～ 60.8 SGR-131.9-3 132.9 ～ 133.9 SGR-59.8-3 60.9 ～ 61.8 SGR-132.9-3 134.0 ～ 134.9 SGR-60.9-3 61.9 ～ 63.0 SGR-133.9-3 135.0 ～ 136.0 SGR-62.0-3 63.1 ～ 64.0 SGR-135.0-3 136.1 ～ 137.0 SGR-63.0-3 64.1 ～ 65.0 SGR-136.0-3 137.1 ～ 138.0 SGR-64.0-3 65.1 ～ 66.2 SGR-137.1-3 138.1 ～ 139.2 SGR-65.2-3 66.3 ～ 67.2 SGR-138.2-3 139.3 ～ 140.2 91.4 83.7 2 SGR-66.2-3 67.3 ～ 68.2 SGR-139.2-3 140.3 ～ 141.2 SGR-67.2-3 68.3 ～ 69.3 SGR-140.2-3 141.3 ～ 142.4 SGR-68.4-3 69.4 ～ 70.4 SGR-141.4-3 142.5 ～ 143.4 167.6 159.8 4 SGR-69.4-3 70.5 ～ 71.4 SGR-142.4-3 143.5 ～ 144.4 SGR-70.4-3 71.5 ～ 72.5 SGR-143.4-3 144.5 ～ 145.5 SGR-71.5-3 72.6 ～ 73.5 SGR-144.6-3 145.6 ～ 146.6 SGR-72.5-3 73.6 ～ 74.5 SGR-145.6-3 146.7 ～ 147.6 SGR-73.6-3 74.6 ～ 75.7 SGR-146.6-3 147.7 ～ 148.7 SGR-74.7-3 75.8 ～ 76.7 SGR-147.7-3 148.8 ～ 149.7 SGR-75.7-3 76.8 ～ 77.7 104.1 96.7 2 SGR-148.7-3 149.8 ～ 150.7 SGR-76.7-3 77.8 ～ 78.9 SGR-149.8-3 150.8 ～ 151.9 180.3 167.5 4 SGR-77.9-3 79.0 ～ 79.9 SGR-150.9-3 152.0 ～ 152.9 SGR-78.9-3 80.0 ～ 80.9 ※軸径φ153mm 以上も製作可能です。お問い合わせください。 5

イージス軸電圧テスターで 高周波軸電圧波形を観る 軸電圧は軸受内部の潤滑の劣化に伴って低下していくため、 電圧値が高い・低いではなく、電圧波形を観ることが重要です。 電食を引き起こす軸受電流は数 nsec で起こる急峻な現象です。 これを簡易なテスターなどにより実効 値 Vrmsだけで電食のリスクを判断する ことはできません。 右図のような高周波軸電圧波形を 捉え、実際に起こっている軸受内部の 放電現象を可視化することで電食を 究明することができます。 77004060　CAT.⑪2206K(A)
