ゴム製Vベルトはもう古い!あらゆる問題を解消するリンク式ベルト

製品カタログ

高耐久で環境やワークにやさしい!取付けに接続工具不要! 高性能搬送・動力伝達用Vベルト パワーツイスト

《実証されたメリット》
ポリエステルで強化されたポリウレタン製のパワーツイストは、従来のコンベアー・ベルトに代わる高性能Vベルトです。
独立したリンクを連結した構造のため、フレキシブルで驚異的な耐久性をもつVベルトとして、高い性能を発揮します。
パワーツイストは、従来のゴム製Vベルトやウレタンベルトで、十分な性能が発揮できない現場や取付け困難な場所などに優れた効果を発揮します。

《特長》
・簡単で迅速な取付け
・高い耐久性
・保守負担の軽減
・保管経費の軽減
・長尺ベルト
・接触痕なし
・低騒音
・低粉塵

《多種多様な用途で幅広く利用されています》
・ガラス搬送
・ローラー・ドライブ搬送
・洗浄ライン
・金属搬送
・倉庫用パッケージング搬送
・木材搬送
・工業用パッケージング搬送
・大型家電品搬送

◇詳細はダウンロードしてご覧ください。
◇解説動画もあわせてご確認くださいませ。
https://tv.aperza.com/watch/124

関連メディア

このカタログについて

ドキュメント名 ゴム製Vベルトはもう古い!あらゆる問題を解消するリンク式ベルト
ドキュメント種別 製品カタログ
ファイルサイズ 11.1Mb
登録カテゴリ
取り扱い企業 福田交易株式会社 (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

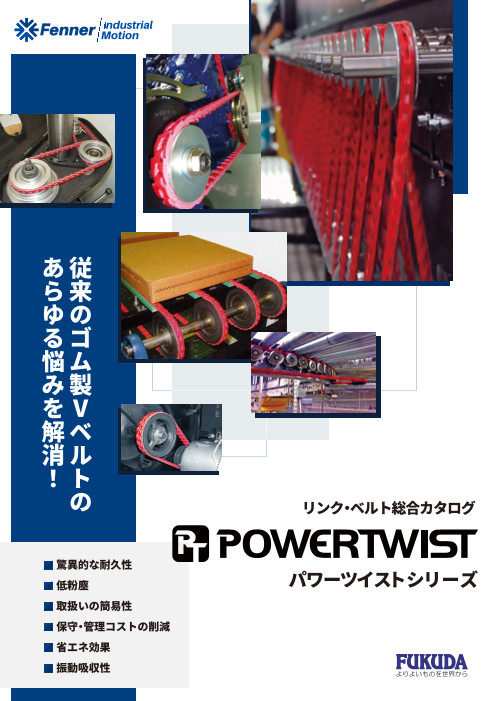

フェナー・ドライブズ(アメリカ) あ従 ら来 ゆの るゴ 悩ム み製 をV 解ベ 消ル !ト の リンク・ベルト総合カタログ 驚異的な耐久性 低粉塵 パワーツイストシリーズ 取扱いの簡易性 保守・管理コストの削減 省エネ効果 振動吸収性
Page2

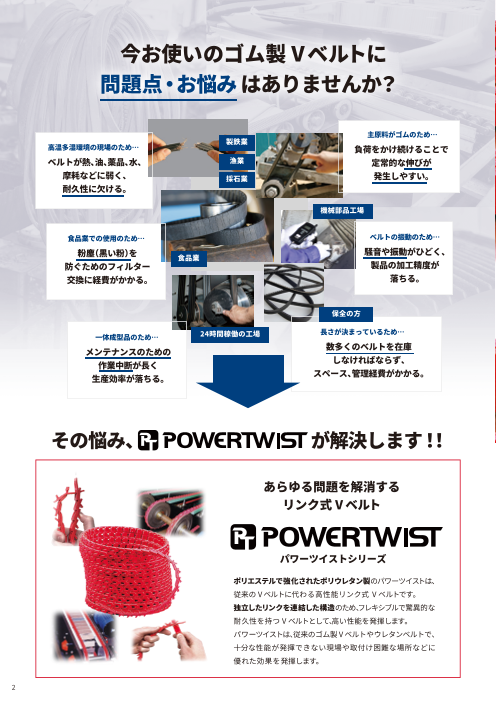

今お使いのゴム製 V ベルトに 問題点・お 悩み はありませんか? 主原料がゴムのため… 製鉄業 高温多湿環境の現場のため… 負荷をかけ続けることで ベルトが熱、油、薬品、水、 漁業 定常的な伸びが 摩耗などに弱く、 採石業 発生しやすい。 耐久性に欠ける。 機械部品工場 食品業での使用のため… ベルトの振動のため… 粉塵(黒い粉)を 騒音や振動がひどく、 食品業 防ぐためのフィルター 製品の加工精度が 交換に経費がかかる 落ちる。 保全の方 一体成型品のため… ��時間稼働の工場 長さが決まっているため… メンテナンスのための 数多くのベルトを在庫 作業中断が長く しなければならず、 生産効率が落ちる。 スペース、管理経費がかかる。 その悩み、   が解決します!! あらゆる問題を解消する リンク式 V ベルト パワーツイストシリーズ ポリエステルで強化されたポリウレタン製のパワーツイストは、 従来の V ベルトに代わる高性能リンク式 V ベルトです。 独立したリンクを連結した構造のため、フレキシブルで驚異的な 耐久性を持つ V ベルトとして、高い性能を発揮します。 パワーツイストは、従来のゴム製 V ベルトやウレタンベルトで、 十分な性能が発揮できない現場や取付け困難な場所などに 優れた効果を発揮します。 �
Page3

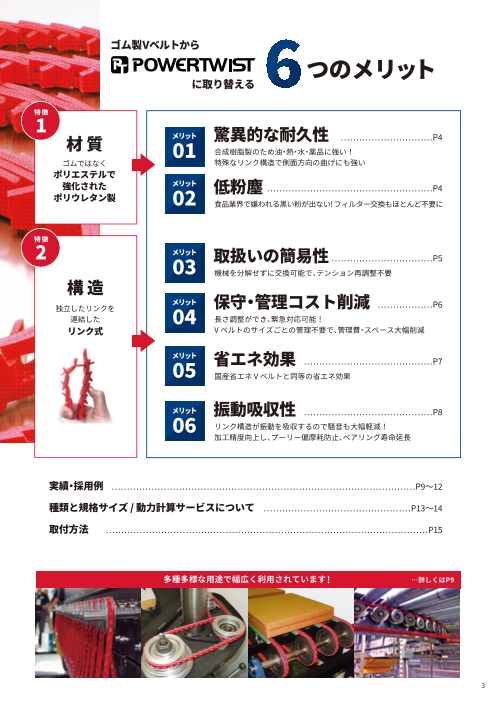

ゴム製Vベルトから つのメリット に取り替える 特 徴 � 材 質 メリット 驚異的な耐久性 …………………………P� �� 合成樹脂製のため油・熱・水・薬品・摩擦環境に強い! ゴムではなく 特殊なリンク構造で側面方向の曲げにも強い ポリエステルで 強化された メリット �� 低粉塵 ………………………………………………P� ポリウレタン製 食品業界で嫌われる黒い粉が出ない! フィルター交換もほとんど不要に 特 徴 � メリット �� 取扱いの簡易性 ……………………………P� 機械を分解せずに交換可能で、テンション再調整不要 構 造 メリット 独立したリンクを 保守・管理コスト削減 ………………P� 連結した �� 長さ調整ができ、緊急対応可能! リンク式 V ベルトのサイズごとの管理不要で、管理費・スペース大幅削減 メリット �� 省エネ効果 ……………………………………P� 国産省エネ V ベルトと同等の省エネ効果 メリット 振動吸収性 ……………………………………P� �� リンク構造が振動を吸収するので騒音も大幅軽減! 加工精度向上し、プーリー偏摩耗防止、ベアリング寿命延長 実績・採用例 ………………………………………………………………………………………P�~�� 種類と規格サイズ / 動力計算サービスについて …………………………………………P��~�� 取付方法 ……………………………………………………………………………………………P�� 多種多様な用途で幅広く利用されています。 …詳しくはP� �
