スピンドルモニタリングシステム B-Safe X

製品カタログ

全く新しいインテリジェントスピンドルモニタリングシステムの登場です。

B-Safeシステムは、振動および温度分析によって工作機械の診断をするために発明されました。
小型化されたセンサーをスピンドルに直接取り付けることで、様々な異常をリアルタイムで監視するだけでなく、それらを予測することでマシンのダウンタイムを削減します。

ハイブリッドMEMS技術により実現した3軸加速度センサー、ピエゾ素子と温度センサーの内蔵により、ワイドバンド域の信号解析や温度解析を約束します。
メモリー一体化実装技術により、衝突、アンバランス、過負荷、作業サイクルの異常、工具の摩耗・欠損、ベアリング挙動などを解析するのに有効なデータが記録されます。

このカタログについて

ドキュメント名 スピンドルモニタリングシステム B-Safe X
ドキュメント種別 製品カタログ
ファイルサイズ 1.9Mb
登録カテゴリ
取り扱い企業 福田交易株式会社 (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

予知保全サポート B-Safe スピンドルチェックアップ機能は、機器の使用状況に応じてメンテナンスサイ クルを適正化する、定量的な予知保全サポートツールです。モニタリングされたスピン ドルの運転状態を独自アルゴリズムにより分析し、製造ラインにおける生産性および 品質を向上させるために不可欠な統計データを提供します。 S Y S T E M 幅広いアプリケーションに対応 B-Safeは単一のシステムで各種機能をカバーします。ライセンスの選択によって機能のカスタマイズが可能です。 衝突アラーム 直近10件の検知衝撃波形を保存 過負荷アラーム 統計データ記録 温度アラーム トレンドデータ記録 閾値設定 リアルタイムプロセスモニタリング メモリー内蔵 各種デジタルデータがダウンロード可能 イベントログ バッテリーによる最大5日間の連続監視 Much more B-Safe キット Discover all information b-safesystem.balancesystems.com than you see 装い新たなバージョン“ X” システムが センサー ケーブル インターフェース TMSキット ソフトウェア マシンの予知保全をインテリジェントにサポートします 5 ピンコネクタ方式 標準 5m バッテリー内蔵 輸送中のマシン監視を担う記録 HMIソフトウェアおよび またはケーブル直出し方式 各種延長ケーブル有り TCP-IP 接続 ツールと大容量バッテリーを搭載 ユーザーマニュアル 始めましょう、 スマートな環境づくり。 高度なテクノロジーを複合的に搭載したB-Safeが、有機的なインダストリー4.0対応システムの構築を可能とし、 より安全な製造現場の分析・監視環境を実現します。 SCAN W a t c h t h e V I D E O B-Safe X スピンドルモニタリングシステム S Y S T E M b-safesystem.balancesystems.com
Page2

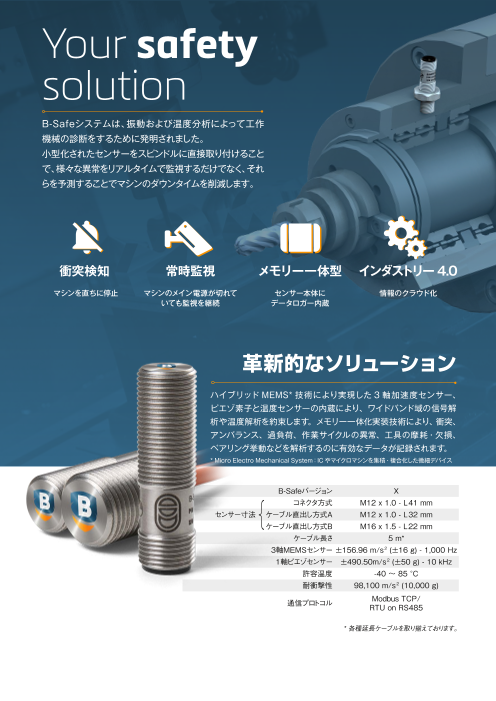

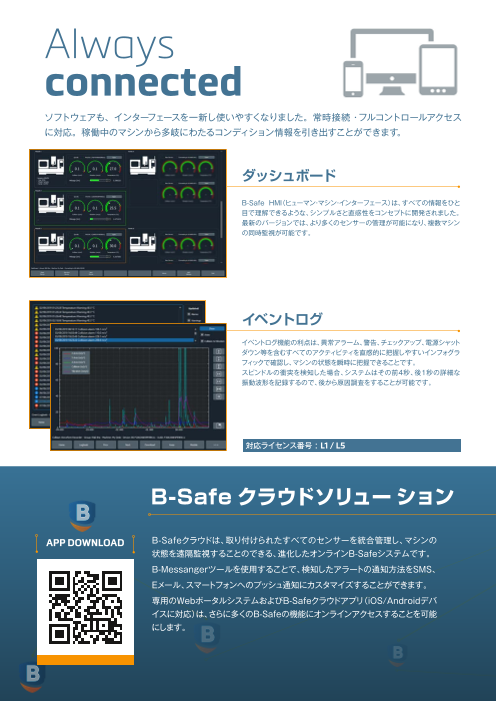

Your safety Always リアルタイムデータ すべてのセンサー(温度センサー・3軸MEMSセンサー・高周波1軸ピエゾセ solution connected ンサー)データは、B-Safe HMIソフトウェアでリアルタイムに監視することができます。B-Safeシステムは、完全自立型でデータを管理しています。リアルタイムで、 またはあとからいつでも、計測データをエクスポートすることが可能です。 ソフトウェアも、インターフェースを一新し使いやすくなりました。常時接続・フルコントロールアクセス B-Safeシステムは、振動および温度分析によって工作 に対応。稼働中のマシンから多岐にわたるコンディション情報を引き出すことができます。 機械の診断をするために発明されました。 対応ライセンス番号 : L2 / L3 / L4 / L9 小型化されたセンサーをスピンドルに直接取り付けること で、様々な異常をリアルタイムで監視するだけでなく、それ らを予測することでマシンのダウンタイムを削減します。 ダッシュボード トレンド B-Safe HM(I ヒューマン・マシン・インターフェース)は、すべての情報をひと 多様化するニーズに対応するため、統計あるいはトレンドデータへの重み 目で理解できるような、シンプルさと直感性をコンセプトに開発されました。 づけや、しきい値のカスタマイズ機能が用意されています。 最新のバージョンでは、より多くのセンサーの管理が可能になり、複数マシン B-Safeシステムにはスピンドルのコンディションを評価・監視する機能が の同時監視が可能です。 搭載されており、B-Safeクラウドアプリを利用することでこれらのデータに リモートアクセスが可能です。 衝突検知 常時監視 メモリー一体型 インダストリー4.0 対応ライセンス番号 : L6 / L7 / L8 マシンを直ちに停止 マシンのメイン電源が切れて センサー本体に 情報のクラウド化 いても監視を継続 データロガー内蔵 イベントログ Configure your system イベントログ機能の利点は、異常アラーム、警告、チェックアップ、電源シャット ダウン等を含むすべてのアクティビティを直感的に把握しやすいインフォグラ 革新的なソリューション 要件に合わせた機能オプションをチョイスすることが可能です。必要十分な機能を選択することで、現場のニーズにフィックで確認し、マシンの状態を瞬時に把握できることです。スピンドルの衝突を検知した場合、システムはその前4秒、後1秒の詳細な 合わせたシステム構築が可能です。 振動波形を記録するので、後から原因調査をすることが可能です。 L1: イベントログ機能 L6: トレンド集計機能 ハイブリッド MEMS* 技術により実現した 3 軸加速度センサー、 ピエゾ素子と温度センサーの内蔵により、ワイドバンド域の信号解 L2: 3軸MEMSリアルタイムデータ取得機能 L7: スピンドルコンディション監視機能 析や温度解析を約束します。メモリー一体化実装技術により、衝突、 L3: 1軸ピエゾ高分解能データ取得機能 L8: サービスノート(保守日報)機能 アンバランス、過負荷、作業サイクルの異常、工具の摩耗・欠損、 L4: FFT(高速フーリエ変換)解析機能 L9: 3軸MEMSリアルタイムデータ記録機能 ベアリング挙動などを解析するのに有効なデータが記録されます。 対応ライセンス番号 : L1 / L5 L5: 衝突検知時 詳細波形記録機能 * Micro Electro Mechanical System:IC やマイクロマシンを集積・複合化した微細デバイス B-Safeバージョン X コネクタ方式 M12 x 1.0 - L41 mm B-Safe クラウドソリューションで広がる可能性 センサー寸法  ケーブル直出し方式A M12 x 1.0 - L32 mm ケーブル直出し方式B M16 x 1.5 - L22 mm ケーブル長さ 5 m* APP DOWNLOAD B-Safeクラウドは、取り付けられたすべてのセンサーを統合管理し、マシンの 3軸MEMSセンサー ±156.96 m/s2 (±16 g) - 1,000 Hz 外部サーバーへのデータエクスポート状態を遠隔監視することのできる、進化したオンラインB-Safeシステムです。 1軸ピエゾセンサー ±490.50m/s2 (±50 g) - 10 kHz 許容温度 -40 〜 85 °C B-Messangerツールを使用することで、検知したアラートの通知方法をSMS、 稼働情報の詳細分析 耐衝撃性 98,100 m/s2 (10,000 g) Eメール、スマートフォンへのプッシュ通知にカスタマイズすることができます。 通信プロトコル Modbus TCP/ 専用のWebポータルシステムおよびB-Safeクラウドアプリ(iOS/Androidデバ マシンの遠隔リアルタイム監視RTU on RS485 イスに対応)は、さらに多くのB-Safeの機能にオンラインアクセスすることを可能 * 各種延長ケーブルを取り揃えております。 にします。 任意のデバイスへのアラーム即時通知
Page3

Your safety Always リアルタイムデータ すべてのセンサー(温度センサー・3軸MEMSセンサー・高周波1軸ピエゾセ solution connected ンサー)データは、B-Safe HMIソフトウェアでリアルタイムに監視することができます。B-Safeシステムは、完全自立型でデータを管理しています。リアルタイムで、 またはあとからいつでも、計測データをエクスポートすることが可能です。 ソフトウェアも、インターフェースを一新し使いやすくなりました。常時接続・フルコントロールアクセス B-Safeシステムは、振動および温度分析によって工作 に対応。稼働中のマシンから多岐にわたるコンディション情報を引き出すことができます。 機械の診断をするために発明されました。 対応ライセンス番号 : L2 / L3 / L4 / L9 小型化されたセンサーをスピンドルに直接取り付けること で、様々な異常をリアルタイムで監視するだけでなく、それ らを予測することでマシンのダウンタイムを削減します。 ダッシュボード トレンド B-Safe HM(I ヒューマン・マシン・インターフェース)は、すべての情報をひと 多様化するニーズに対応するため、統計あるいはトレンドデータへの重み 目で理解できるような、シンプルさと直感性をコンセプトに開発されました。 づけや、しきい値のカスタマイズ機能が用意されています。 最新のバージョンでは、より多くのセンサーの管理が可能になり、複数マシン B-Safeシステムにはスピンドルのコンディションを評価・監視する機能が の同時監視が可能です。 搭載されており、B-Safeクラウドアプリを利用することでこれらのデータに リモートアクセスが可能です。 衝突検知 常時監視 メモリー一体型 インダストリー4.0 対応ライセンス番号 : L6 / L7 / L8 マシンを直ちに停止 マシンのメイン電源が切れて センサー本体に 情報のクラウド化 いても監視を継続 データロガー内蔵 イベントログ Configure your system イベントログ機能の利点は、異常アラーム、警告、チェックアップ、電源シャット ダウン等を含むすべてのアクティビティを直感的に把握しやすいインフォグラ 革新的なソリューション 要件に合わせた機能オプションをチョイスすることが可能です。必要十分な機能を選択することで、現場のニーズにフィックで確認し、マシンの状態を瞬時に把握できることです。スピンドルの衝突を検知した場合、システムはその前4秒、後1秒の詳細な 合わせたシステム構築が可能です。 振動波形を記録するので、後から原因調査をすることが可能です。 L1: イベントログ機能 L6: トレンド集計機能 ハイブリッド MEMS* 技術により実現した 3 軸加速度センサー、 ピエゾ素子と温度センサーの内蔵により、ワイドバンド域の信号解 L2: 3軸MEMSリアルタイムデータ取得機能 L7: スピンドルコンディション監視機能 析や温度解析を約束します。メモリー一体化実装技術により、衝突、 L3: 1軸ピエゾ高分解能データ取得機能 L8: サービスノート(保守日報)機能 アンバランス、過負荷、作業サイクルの異常、工具の摩耗・欠損、 L4: FFT(高速フーリエ変換)解析機能 L9: 3軸MEMSリアルタイムデータ記録機能 ベアリング挙動などを解析するのに有効なデータが記録されます。 対応ライセンス番号 : L1 / L5 L5: 衝突検知時 詳細波形記録機能 * Micro Electro Mechanical System:IC やマイクロマシンを集積・複合化した微細デバイス B-Safeバージョン X コネクタ方式 M12 x 1.0 - L41 mm B-Safe クラウドソリュー ション ションで広がる可能性 センサー寸法  ケーブル直出し方式A M12 x 1.0 - L32 mm ケーブル直出し方式B M16 x 1.5 - L22 mm ケーブル長さ 5 m* APP DOWNLOAD B-Safeクラウドは、取り付けられたすべてのセンサーを統合管理し、マシンの 3軸MEMSセンサー ±156.96 m/s2 (±16 g) - 1,000 Hz 外部サーバーへのデータエクスポート状態を遠隔監視することのできる、進化したオンラインB-Safeシステムです。 1軸ピエゾセンサー ±490.50m/s2 (±50 g) - 10 kHz 許容温度 -40 〜 85 °C B-Messangerツールを使用することで、検知したアラートの通知方法をSMS、 稼働情報の詳細分析 耐衝撃性 98,100 m/s2 (10,000 g) Eメール、スマートフォンへのプッシュ通知にカスタマイズすることができます。 通信プロトコル Modbus TCP/ 専用のWebポータルシステムおよびB-Safeクラウドアプリ(iOS/Androidデバ マシンの遠隔リアルタイム監視RTU on RS485 イスに対応)は、さらに多くのB-Safeの機能にオンラインアクセスすることを可能 * 各種延長ケーブルを取り揃えております。 にします。 任意のデバイスへのアラーム即時通知
Page4

Your safety Always リアルタイムデータ すべてのセンサー(温度センサー・3軸MEMSセンサー・高周波1軸ピエゾセ solution connected ンサー)データは、B-Safe HMIソフトウェアでリアルタイムに監視することができます。B-Safeシステムは、完全自立型でデータを管理しています。リアルタイムで、 またはあとからいつでも、計測データをエクスポートすることが可能です。 ソフトウェアも、インターフェースを一新し使いやすくなりました。常時接続・フルコントロールアクセス B-Safeシステムは、振動および温度分析によって工作 に対応。稼働中のマシンから多岐にわたるコンディション情報を引き出すことができます。 機械の診断をするために発明されました。 対応ライセンス番号 : L2 / L3 / L4 / L9 小型化されたセンサーをスピンドルに直接取り付けること で、様々な異常をリアルタイムで監視するだけでなく、それ らを予測することでマシンのダウンタイムを削減します。 ダッシュボード トレンド B-Safe HM(I ヒューマン・マシン・インターフェース)は、すべての情報をひと 多様化するニーズに対応するため、統計あるいはトレンドデータへの重み 目で理解できるような、シンプルさと直感性をコンセプトに開発されました。 づけや、しきい値のカスタマイズ機能が用意されています。 最新のバージョンでは、より多くのセンサーの管理が可能になり、複数マシン B-Safeシステムにはスピンドルのコンディションを評価・監視する機能が の同時監視が可能です。 搭載されており、B-Safeクラウドアプリを利用することでこれらのデータに リモートアクセスが可能です。 衝突検知 常時監視 メモリー一体型 インダストリー4.0 対応ライセンス番号 : L6 / L7 / L8 マシンを直ちに停止 マシンのメイン電源が切れて センサー本体に 情報のクラウド化 いても監視を継続 データロガー内蔵 イベントログ Configure your system イベントログ機能の利点は、異常アラーム、警告、チェックアップ、電源シャット ダウン等を含むすべてのアクティビティを直感的に把握しやすいインフォグラ 革新的なソリューション 要件に合わせた機能オプションをチョイスすることが可能です。必要十分な機能を選択することで、現場のニーズにフィックで確認し、マシンの状態を瞬時に把握できることです。スピンドルの衝突を検知した場合、システムはその前4秒、後1秒の詳細な 合わせたシステム構築が可能です。 振動波形を記録するので、後から原因調査をすることが可能です。 L1: イベントログ機能 L6: トレンド集計機能 ハイブリッド MEMS* 技術により実現した 3 軸加速度センサー、 ピエゾ素子と温度センサーの内蔵により、ワイドバンド域の信号解 L2: 3軸MEMSリアルタイムデータ取得機能 L7: スピンドルコンディション監視機能 析や温度解析を約束します。メモリー一体化実装技術により、衝突、 L3: 1軸ピエゾ高分解能データ取得機能 L8: サービスノート(保守日報)機能 アンバランス、過負荷、作業サイクルの異常、工具の摩耗・欠損、 L4: FFT(高速フーリエ変換)解析機能 L9: 3軸MEMSリアルタイムデータ記録機能 ベアリング挙動などを解析するのに有効なデータが記録されます。 対応ライセンス番号 : L1 / L5 L5: 衝突検知時 詳細波形記録機能 * Micro Electro Mechanical System:IC やマイクロマシンを集積・複合化した微細デバイス B-Safeバージョン X コネクタ方式 M12 x 1.0 - L41 mm B-Safe クラウドソリ ~広がる可能性~ センサー寸法  ケーブル直出し方式A M12 x 1.0 - L32 mm ケーブル直出し方式B M16 x 1.5 - L22 mm ケーブル長さ 5 m* APP DOWNLOAD B-Safeクラウドは、取り付けられたすべてのセンサーを統合管理し、マシンの 3軸MEMSセンサー ±156.96 m/s2 (±16 g) - 1,000 Hz 外部サーバーへのデータエクスポート状態を遠隔監視することのできる、進化したオンラインB-Safeシステムです。 1軸ピエゾセンサー ±490.50m/s2 (±50 g) - 10 kHz 許容温度 -40 〜 85 °C B-Messangerツールを使用することで、検知したアラートの通知方法をSMS、 稼働情報の詳細分析 耐衝撃性 98,100 m/s2 (10,000 g) Eメール、スマートフォンへのプッシュ通知にカスタマイズすることができます。 通信プロトコル Modbus TCP/ 専用のWebポータルシステムおよびB-Safeクラウドアプリ(iOS/Androidデバ マシンの遠隔リアルタイム監視RTU on RS485 イスに対応)は、さらに多くのB-Safeの機能にオンラインアクセスすることを可能 * 各種延長ケーブルを取り揃えております。 にします。 任意のデバイスへのアラーム即時通知
Page5

予知保全サポート B-Safe スピンドルチェックアップ機能は、機器の使用状況に応じてメンテナンスサイ クルを適正化する、定量的な予知保全サポートツールです。モニタリングされたスピン ドルの運転状態を独自アルゴリズムにより分析し、製造ラインにおける生産性および 品質を向上させるために不可欠な統計データを提供します。 S Y S T E M 幅広いアプリケーションに対応 B-Safeは単一のシステムで各種機能をカバーします。ライセンスの選択によって機能のカスタマイズが可能です。 衝突アラーム 直近10件の検知衝撃波形を保存 過負荷アラーム 統計データ記録 温度アラーム トレンドデータ記録 閾値設定 リアルタイムプロセスモニタリング メモリー内蔵 各種デジタルデータがダウンロード可能 イベントログ バッテリーによる最大5日間の連続監視 Much more B-Safe キット Discover all information b-safesystem.balancesystems.com than you see 装い新たなバージョン“ X” システムが センサー ケーブル インターフェース TMSキット ソフトウェア マシンの予知保全をインテリジェントにサポートします 5 ピンコネクタ方式 標準 5m バッテリー内蔵 輸送中のマシン監視を担う記録 HMIソフトウェアおよび またはケーブル直出し方式 各種延長ケーブル有り TCP-IP 接続 ツールと大容量バッテリーを搭載 ユーザーマニュアル 始めましょう、 スマートな環境づくり。 高度なテクノロジーを複合的に搭載したB-Safeが、有機的なインダストリー4.0対応システムの構築を可能とし、 より安全な製造現場の分析・監視環境を実現します。 SCAN W a t c h t h e V I D E O B-Safe X スピンドルモニタリングシステム S Y S T E M b-safesystem.balancesystems.com
Page6

予知保全サポート B-Safe スピンドルチェックアップ機能は、機器の使用状況に応じてメンテナンスサイ クルを適正化する、定量的な予知保全サポートツールです。モニタリングされたスピン ドルの運転状態を独自アルゴリズムにより分析し、製造ラインにおける生産性および 品質を向上させるために不可欠な統計データを提供します。 S Y S T E M 幅広いアプリケーションに対応 B-Safeは単一のシステムで各種機能をカバーします。ライセンスの選択によって機能のカスタマイズが可能です。 衝突アラーム 直近10件の検知衝撃波形を保存 過負荷アラーム 統計データ記録 温度アラーム トレンドデータ記録 閾値設定 リアルタイムプロセスモニタリング メモリー内蔵 各種デジタルデータがダウンロード可能 イベントログ バッテリーによる最大5日間の連続監視 Much more B-Safe キット Discover all information b-safesystem.balancesystems.com than you see 装い新たなバージョン“ X” システムが センサー ケーブル インターフェース TMSキット ソフトウェア マシンの予知保全をインテリジェントにサポートします 5 ピンコネクタ方式 標準 5m バッテリー内蔵 輸送中のマシン監視を担う記録 HMIソフトウェアおよび またはケーブル直出し方式 各種延長ケーブル有り TCP-IP 接続 ツールと大容量バッテリーを搭載 ユーザーマニュアル 始めましょう、 スマートな環境づくり。 高度なテクノロジーを複合的に搭載したB-Safeが、有機的なインダストリー4.0対応システムの構築を可能とし、 より安全な製造現場の分析・監視環境を実現します。 SCAN W a t c h t h e V I D E O B-Safe X スピンドルモニタリングシステム S Y S T E M b-safesystem.balancesystems.com
