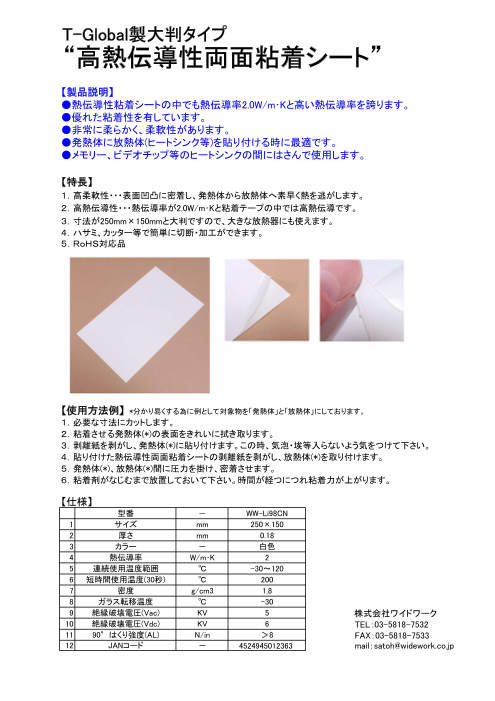

高熱伝導性両面粘着シート製品カタログ

T-Global製大判タイプ “高熱伝導性両面粘着シート”　 【製品説明】 ●熱伝導性粘着シートの中でも熱伝導率2.0W/m･Kと高い熱伝導率を誇ります。 ●優れた粘着性を有しています。 ●非常に柔らかく、柔軟性があります。 ●発熱体に放熱体(ヒートシンク等)を貼り付ける時に最適です。 ●メモリー、ビデオチップ等のヒートシンクの間にはさんで使用します。 【特長】 １．高柔軟性・・・表面凹凸に密着し、発熱体から放熱体へ素早く熱を逃がします。 ２．高熱伝導性・・・熱伝導率が2.0W/m･Kと粘着テープの中では高熱伝導です。 ３．寸法が250mm×150mmと大判ですので、大きな放熱器にも使えます。 ４．ハサミ、カッター等で簡単に切断・加工ができます。 ５．ＲｏＨＳ対応品 【使用方法例】　*分かり易くする為に例として対象物を「発熱体」と「放熱体」にしております。 １．必要な寸法にカットします。 ２．粘着させる発熱体(*)の表面をきれいに拭き取ります。 ３．剥離紙を剥がし、発熱体(*)に貼り付けます。この時、気泡・埃等入らないよう気をつけて下さい。 ４．貼り付けた熱伝導性両面粘着シートの剥離紙を剥がし、放熱体(*)を取り付けます。 ５．発熱体(*)、放熱体(*)間に圧力を掛け、密着させます。 ６．粘着剤がなじむまで放置しておいて下さい。時間が経つにつれ粘着力が上がります。 【仕様】 型番 － WW-Li98CN 1 サイズ mm 250×150 2 厚さ mm 0.18 3 カラー － 白色 4 熱伝導率 W/m･K 2 5 連続使用温度範囲 ℃ -30～120 6 短時間使用温度(30秒) ℃ 200 7 密度 g/cm3 1.8 8 ガラス転移温度 ℃ -30 9 絶縁破壊電圧(Vac) KV 5 　　　 　　　　 株式会社ワイドワーク 10 絶縁破壊電圧(Vdc) KV 6 　　　　　　　　TEL：03-5818-7532 11 90°はくり強度(AL) N/in ＞8 　　　　　　　　FAX：03-5818-7533 12 JANコード － 4524945012363 　　　　　　　　mail：satoh@widework.co.jp
