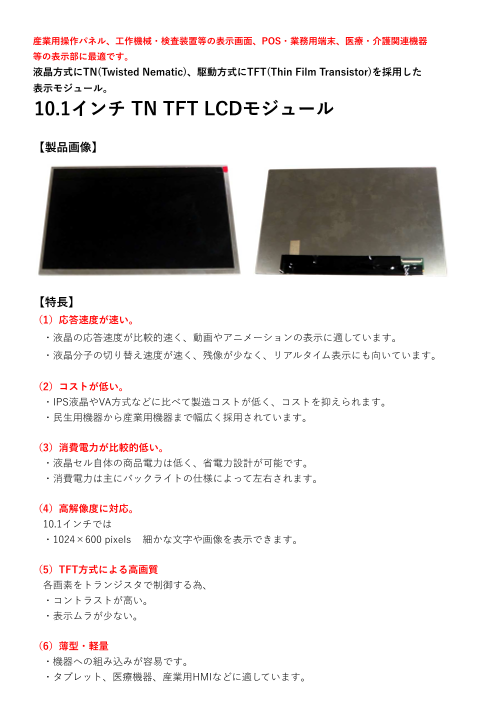

１０．１インチ ＴＮ ＴＦＴ ＬＣＤモジュール製品カタログ

産業用操作パネル、工作機械・検査装置等の表示画面、POS・業務用端末、医療・介護関連機器 等の表示部に最適です。 液晶方式にTN(Twisted Nematic)、駆動方式にTFT(Thin Film Transistor)を採用した 表示モジュール。 10.1インチ TN TFT LCDモジュール 【製品画像】 【特⻑】 （1）応答速度が速い。  ・液晶の応答速度が比較的速く、動画やアニメーションの表示に適しています。  ・液晶分子の切り替え速度が速く、残像が少なく、リアルタイム表示にも向いています。 （2）コストが低い。  ・IPS液晶やVA方式などに比べて製造コストが低く、コストを抑えられます。  ・⺠⽣⽤機器から産業⽤機器まで幅広く採⽤されています。 （3）消費電力が比較的低い。  ・液晶セル自体の商品電力は低く、省電力設計が可能です。  ・消費電力は主にバックライトの仕様によって左右されます。 （4）高解像度に対応。  10.1インチでは  ・1024×600 pixels 細かな文字や画像を表示できます。 （5）TFT方式による高画質  各画素をトランジスタで制御する為、  ・コントラストが高い。  ・表示ムラが少ない。 （6）薄型・軽量  ・機器への組み込みが容易です。  ・タブレット、医療機器、産業⽤HMIなどに適しています。

【仕様】 項目 単位 詳細 表示サイズ（対角） インチ 10.1 LCDタイプ − TN TFT 表示モード − Transmissive / Normally White 解像度 Pixels 1024 RGB × 600 視認方向 Best Image 12 O'CLOCK 階調反転方向 − 6 O'CLOCK モジュール外形寸法 mm 235(H)×143(V)×4.9(T) ※Note1   有効表示領域 mm 222.72(H)×125.28(Ｖ) 画素ピッチ μm 217.5(H)×208.8(V) 画素配列 − RGB Vertical stripe 偏光板表面処理 − Anti-glare 表示色数 − 16.7M インターフェース − 24-Bit RGB Interface ドライバIC − HX8585-A01 & HX8696-A01 タッチパネルの有無 − Without 動作温度範囲 ℃ -20〜70 保存温度範囲 ℃ -30〜80 重量 g 約266g ※Note 1：Inclusive hooks、posts、FFC/FPC tail etc. 【用途】 産業⽤操作パネル(HMI)、工作機械、計測機器、医療機器、家電製品、OA機器、POS端末、 FA機器、プリンター、タブレット機器、車載機器(一部) 【問合せ先】 株式会社ワイドワーク TEL：03-5818-7532 FAX：03-5818-7533 mail：satoh@widework.co.jp
