熱伝導率９０Ｗ／ｍ・Ｋの黒鉛垂直配向熱伝導シートのご紹介です。
【特長】
●金属並の高放熱性！！
●黒鉛のフィラーとアクリルゴムを複合した軟質の熱伝導シートであり、熱抵抗が小さくシリコンシートより優れた伝熱特性を示します。
●従来のシリコンシートの約１０倍以上の放熱性。
●樹脂の持つ柔軟性と金属並みの熱伝導性を兼ね備えたハイブリッドタイプ！！
●真空中でも使用可能です。
このカタログについて
| ドキュメント名 | 黒鉛垂直配向熱伝導シート Vertical-Graphite Pro 製品カタログ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 138.3Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ワイドワーク (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

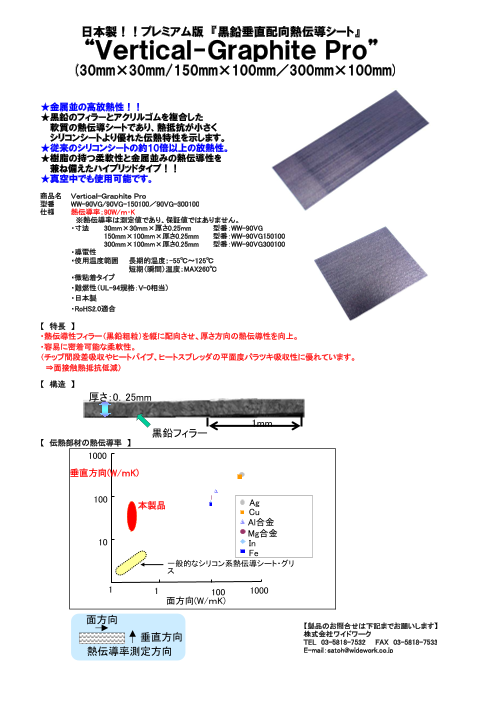

Page1
日本製！！プレミアム版 『黒鉛垂直配向熱伝導シート』
“Ｖｅｒｔｉｃａｌ-Ｇｒａｐｈｉｔｅ Ｐｒｏ”
(30mm×30mm/150mm×100mm／300mm×100mm)
★金属並の高放熱性！！
★黒鉛のフィラーとアクリルゴムを複合した
軟質の熱伝導シートであり、熱抵抗が小さく
シリコンシートより優れた伝熱特性を示します。
★従来のシリコンシートの約10倍以上の放熱性。
★樹脂の持つ柔軟性と金属並みの熱伝導性を
兼ね備えたハイブリッドタイプ！！
★真空中でも使用可能です。
商品名 Ｖｅｒｔｉｃａｌ-Ｇｒａｐｈｉｔｅ Ｐｒｏ
型番 WW-90VG/90VG-150100／90VG-300100
仕様 熱伝導率：90W/ｍ･K
※熱伝導率は測定値であり、保証値ではありません。
・寸法 30mm×30mm×厚さ0.25mm 型番：WW-90VG
150mm×100mm×厚さ0.25mm 型番：WW-90VG150100
300mm×100mm×厚さ0.25mm 型番：WW-90VG300100
・導電性
・使用温度範囲 長期的温度：-55℃～125℃
短期（瞬間）温度：MAX260℃
・微粘着タイプ
・難燃性（UL-94規格：V-0相当）
・日本製
・RoHS2.0適合
【 特長 】
・熱伝導性フィラー（黒鉛粗粒）を縦に配向させ、厚さ方向の熱伝導性を向上。
・容易に密着可能な柔軟性。
（チップ間段差吸収やヒートパイプ、ヒートスプレッダの平面度バラツキ吸収性に優れています。
⇒面接触熱抵抗低減）
【 構造 】
厚さ：0．25mm
1mm
黒鉛フィラー
【 伝熱部材の熱伝導率 】
1000
垂直方向(W/ｍK)
100
本製品 Ag
Cu
Al合金
Mg合金
10 In
Fe
一般的なシリコン系熱伝導シート・グリ
ス
1 1 100 1000
面方向(W/ｍK)
面方向
【製品のお問合せは下記までお願いします】
垂直方向 株式会社ワイドワーク
TEL 03-5818-7532 FAX 03-5818-7533
熱伝導率測定方向 E-mail：satoh@widework.co.jp
