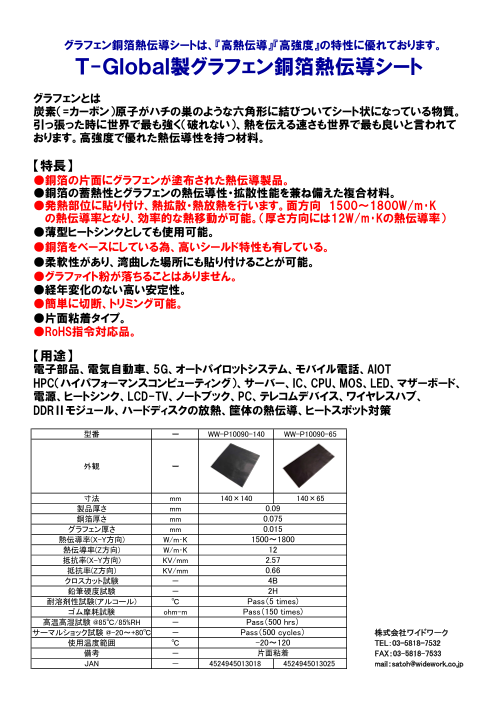

グラフェン銅箔熱伝導シート製品カタログ

　　　　グラフェン銅箔熱伝導シートは、『高熱伝導』『高強度』の特性に優れております。 　 　 Ｔ-Ｇｌｏｂａｌ製グラフェン銅箔熱伝導シート グラフェンとは 炭素（=カーボン）原子がハチの巣のような六角形に結びついてシート状になっている物質。 引っ張った時に世界で最も強く（破れない）、熱を伝える速さも世界で最も良いと言われて おります。高強度で優れた熱伝導性を持つ材料。 【特長】 ●銅箔の片面にグラフェンが塗布された熱伝導製品。 ●銅箔の蓄熱性とグラフェンの熱伝導性・拡散性能を兼ね備えた複合材料。　 ●発熱部位に貼り付け、熱拡散・熱放熱を行います。面方向　1500～1800W/m･K 　 の熱伝導率となり、効率的な熱移動が可能。（厚さ方向には12W/m･Kの熱伝導率） ●薄型ヒートシンクとしても使用可能。 ●銅箔をベースにしている為、高いシールド特性も有している。 ●柔軟性があり、湾曲した場所にも貼り付けることが可能。 ●グラファイト粉が落ちることはありません。 ●経年変化のない高い安定性。 ●簡単に切断、トリミング可能。 ●片面粘着タイプ。 ●RoHS指令対応品。 【用途】 電子部品、電気自動車、5G、オートパイロットシステム、モバイル電話、AIOT HPC（ハイパフォーマンスコンピューティング）、サーバー、IC、CPU、MOS、LED、マザーボード、 電源、ヒートシンク、LCD-TV、ノートブック、PC、テレコムデバイス、ワイヤレスハブ、 DDRⅡモジュール、ハードディスクの放熱、筐体の熱伝導、ヒートスポット対策 型番 － WW-P10090-140 WW-P10090-65 外観 － 寸法 mm 140×140 140×65 製品厚さ mm 0.09 銅箔厚さ mm 0.075 グラフェン厚さ mm 0.015 熱伝導率(X-Y方向) W/m･K 1500～1800 熱伝導率(Z方向) W/m･K 12 抵抗率(X-Y方向) KV/mm 2.57 抵抗率(Z方向) KV/mm 0.66 クロスカット試験 － 4B 鉛筆硬度試験 － 2H 耐溶剤性試験(アルコール) ℃ Pass（5 times) ゴム摩耗試験 ohm-m Pass（150 times) 高温高湿試験 @85℃/85%RH － Pass（500 hrs） サーマルショック試験 @-20～+80℃ － Pass（500 cycles） 　　　　　株式会社ワイドワーク 使用温度範囲 ℃ -20～120 　　　　　TEL：03-5818-7532 備考 － 片面粘着 　　　　　FAX：03-5818-7533 JAN － 4524945013018 4524945013025 　　　　　mail：satoh@widework.co.jp
