片面粘着タイプのグラファイトシートのご紹介です。
【特長】
●熱伝導率の高いグラファイトシート。効率的に熱移動をさせます。
●効率よく熱を伝え、優れた熱伝導率です。（Ｘ－Ｙ方向 １５００Ｗ／ｍ・Ｋ、Ｚ方向 ５Ｗ／ｍ・Ｋ）
●片面粘着タイプです。
●経年変化のない高い安定性です。
●簡単に切断、トリミングできます。
●RoHS指令対応
【用途】
●電子部品 ＩＣ、ＣＰＵ、ＭＯＳ等
●ＬＥＤ Ｍ／Ｂ、ＰＳ、ヒートシンク等
●ＬＣＤ ＴＶ、ノートブックＰＣ、ＰＣテレコムでバイオス、ワイヤレスハブ等
●ＤＤＲⅡモジュール ＤＶＤアプリケーション、ハンドセットアプリケーション など。
このカタログについて
| ドキュメント名 | 高性能グラファイトシート 片面粘着タイプ 製品カタログ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 63.3Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ワイドワーク (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

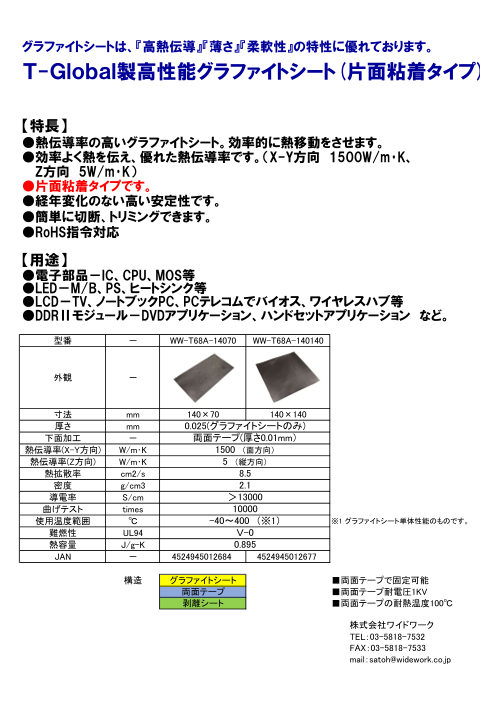

Page1
グラファイトシートは、『高熱伝導』『薄さ』『柔軟性』の特性に優れております。
Ｔ-Ｇｌｏｂａｌ製高性能グラファイトシート(片面粘着タイプ)
【特長】
●熱伝導率の高いグラファイトシート。効率的に熱移動をさせます。
●効率よく熱を伝え、優れた熱伝導率です。（X-Y方向 1500W/m･K、
Z方向 5W/m･K）
●片面粘着タイプです。
●経年変化のない高い安定性です。
●簡単に切断、トリミングできます。
●RoHS指令対応
【用途】
●電子部品－IC、CPU、MOS等
●LED－M/B、PS、ヒートシンク等
●LCD－TV、ノートブックPC、PCテレコムでバイオス、ワイヤレスハブ等
●DDRⅡモジュール－DVDアプリケーション、ハンドセットアプリケーション など。
型番 － WW-T68A-14070 WW-T68A-140140
外観 －
寸法 mm 140×70 140×140
厚さ mm 0.025(グラファイトシートのみ)
下面加工 － 両面テープ(厚さ0.01mm）
熱伝導率(X-Y方向) W/m･K 1500 （面方向）
熱伝導率(Z方向) W/m･K 5 （縦方向）
熱拡散率 cm2/s 8.5
密度 g/cm3 2.1
導電率 S/cm ＞13000
曲げテスト times 10000
使用温度範囲 ℃ -40～400 （※1） ※1 グラファイトシート単体性能のものです。
難燃性 UL94 Ｖ-0
熱容量 J/g-K 0.895
JAN － 4524945012684 4524945012677
構造 グラファイトシート ■両面テープで固定可能
両面テープ ■両面テープ耐電圧1KV
剥離シート ■両面テープの耐熱温度100℃
株式会社ワイドワーク
TEL：03-5818-7532
FAX：03-5818-7533
