５００ＭＨｚから５ＧＨｚを想定した低周波対策用 電磁波・ノイズ吸収シート。
【特長】
１.低周波対策用となり、対応周波数の参考値（目安値）は、５００ＭＨｚから５ＧＨｚを想定しています。
２.ノイズの発生源に貼るだけで、ノイズ対策が可能です。
３.シートに混合されている磁性金属粉の働きにより、吸収したノイズのエネルギーを熱に変換します。（熱は体感温度でも判らないほど微量です）
４.粘着テープが付いておりますので、取り付け作業が簡単です。
５.柔軟性がありますので、打ち抜きの加工が容易で、自由に加工できます。
６.ＲｏＨＳ指令対応品です。
７.携帯電話、デジタルカメラ、電子機器等の小型・高性能化に伴い、基板などの高密度実装化がもたらすノイズ問題を解消致します。
８.難燃性特殊ゴムと磁性金属粉を混合した特殊合成素材を使用したシートです。
【対策例】
１.パソコン・OA機器等のノイズ対策として。
２.信号ケーブルのノイズ対策として。
３.携帯電話、ＤＶＤ、カーナビ等のノイズ対策として。
４.ＡＶ機器等のノイズ対策として。
【使用例】
１.ケーブルに巻きつけて、ノイズを抑制します。
２.筐体内部に貼り付けて、筐体内部のノイズの共振を抑制します。共振を抑制することにより、他の内部機器への干渉を防ぎます。
３.ＩＣの上に貼り付けて電磁波・ノイズを吸収します。
４.装置の筐体の開口部周辺に貼り付けて、筐体内部からの放射ノイズを抑制します。
５.ＡＶ機器に貼り付けることにより、ノイズからシャットダウンし、音源や画像への干渉を防ぎます。
６.ＡＶ機器に使用しているケーブルに貼り付けて、ノイズを吸収し、周囲への干渉を防ぎます。
このカタログについて
| ドキュメント名 | 低周波対策用 電磁波・ノイズ吸収シート “ノイズフセーグ２” 製品カタログ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 159.9Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ワイドワーク (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

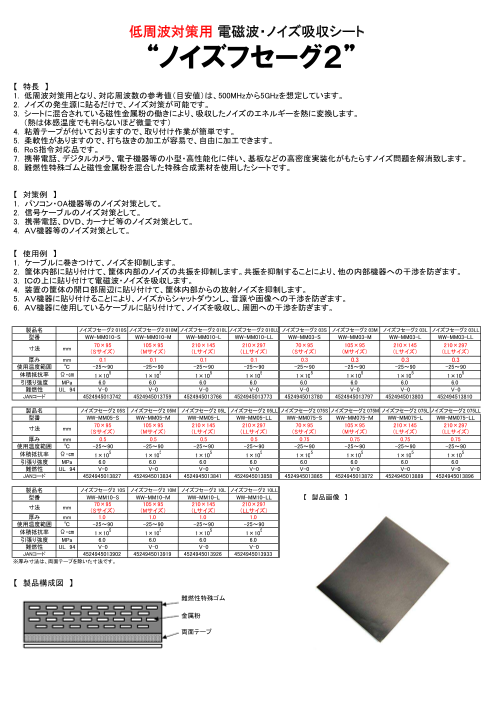

Page1
低周波対策用 電磁波・ノイズ吸収シート
“ノイズフセーグ２”
【 特長 】
1. 低周波対策用となり、対応周波数の参考値（目安値）は、500MHzから5GHzを想定しています。
2. ノイズの発生源に貼るだけで、ノイズ対策が可能です。
3. シートに混合されている磁性金属粉の働きにより、吸収したノイズのエネルギーを熱に変換します。
（熱は体感温度でも判らないほど微量です）
4. 粘着テープが付いておりますので、取り付け作業が簡単です。
5. 柔軟性がありますので、打ち抜きの加工が容易で、自由に加工できます。
6. RoS指令対応品です。
7. 携帯電話、デジタルカメラ、電子機器等の小型・高性能化に伴い、基板などの高密度実装化がもたらすノイズ問題を解消致します。
8. 難燃性特殊ゴムと磁性金属粉を混合した特殊合成素材を使用したシートです。
【 対策例 】
1. パソコン・OA機器等のノイズ対策として。
2. 信号ケーブルのノイズ対策として。
3. 携帯電話、ＤＶＤ、カーナビ等のノイズ対策として。
4. ＡＶ機器等のノイズ対策として。
【 使用例 】
1. ケーブルに巻きつけて、ノイズを抑制します。
2. 筐体内部に貼り付けて、筐体内部のノイズの共振を抑制します。共振を抑制することにより、他の内部機器への干渉を防ぎます。
3. ＩＣの上に貼り付けて電磁波・ノイズを吸収します。
4. 装置の筐体の開口部周辺に貼り付けて、筐体内部からの放射ノイズを抑制します。
5. ＡＶ機器に貼り付けることにより、ノイズからシャットダウンし、音源や画像への干渉を防ぎます。
6. ＡＶ機器に使用しているケーブルに貼り付けて、ノイズを吸収し、周囲への干渉を防ぎます。
製品名 ノイズフセーグ2 010S ノイズフセーグ2 010M ノイズフセーグ2 010L ノイズフセーグ2 010LL ノイズフセーグ2 03S ノイズフセーグ2 03M ノイズフセーグ2 03L ノイズフセーグ2 03LL
型番 WW-MM010-S WW-MM010-M WW-MM010-L WW-MM010-LL WW-MM03-S WW-MM03-M WW-MM03-L WW-MM03-LL
70×95 105×95 210×145 210×297 70×95 105×95 210×145 210×297
寸法 mm
（Sサイズ） （Mサイズ） （Lサイズ） （LLサイズ） （Sサイズ） （Mサイズ） （Lサイズ） （LLサイズ）
厚み mm 0.1 0.1 0.1 0.1 0.3 0.3 0.3 0.3
使用温度範囲 ℃ -25～90 -25～90 -25～90 -25～90 -25～90 -25～90 -25～90 -25～90
体積抵抗率 Ω・㎝ 5 5 5 5 5 5 5 5
1×10 1×10 1×10 1×10 1×10 1×10 1×10 1×10
引張り強度 MPa 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0
難燃性 UL 94 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0
JANコード 4524945013742 4524945013759 4524945013766 4524945013773 4524945013780 4524945013797 4524945013803 452494513810
製品名 ノイズフセーグ2 05S ノイズフセーグ2 05M ノイズフセーグ2 05L ノイズフセーグ2 05LL ノイズフセーグ2 075S ノイズフセーグ2 075M ノイズフセーグ2 075L ノイズフセーグ2 075LL
型番 WW-MM05-S WW-MM05-Ｍ WW-MM05-L WW-MM05-LL WW-MM075-S WW-MM075-Ｍ WW-MM075-L WW-MM075-LL
70×95 105×95 210×145 210×297 70×95 105×95 210×145 210×297
寸法 mm
（Sサイズ） （Mサイズ） （Lサイズ） （LLサイズ） （Sサイズ） （Mサイズ） （Lサイズ） （LLサイズ）
厚み mm 0.5 0.5 0.5 0.5 0.75 0.75 0.75 0.75
使用温度範囲 ℃ -25～90 -25～90 -25～90 -25～90 -25～90 -25～90 -25～90 -25～90
体積抵抗率 Ω・㎝ 5 5 5 5 5 5 5 5
1×10 1×10 1×10 1×10 1×10 1×10 1×10 1×10
引張り強度 MPa 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0
難燃性 UL 94 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0
JANコード 4524945013827 4524945013834 4524945013841 4524945013858 4524945013865 4524945013872 4524945013889 4524945013896
製品名 ノイズフセーグ2 10S ノイズフセーグ2 10M ノイズフセーグ2 10L ノイズフセーグ2 10LL
型番 WW-MM10-S WW-MM10-Ｍ WW-MM10-L WW-MM10-LL 【 製品画像 】
70×95 105×95 210×145 210×297
寸法 mm
（Sサイズ） （Mサイズ） （Lサイズ） （LLサイズ）
厚み mm 1.0 1.0 1.0 1.0
使用温度範囲 ℃ -25～90 -25～90 -25～90 -25～90
体積抵抗率 Ω・㎝ 5 5 5 5
1×10 1×10 1×10 1×10
引張り強度 MPa 6.0 6.0 6.0 6.0
難燃性 UL 94 V-0 V-0 V-0 V-0
JANコード 4524945013902 4524945013919 4524945013926 4524945013933
※厚み寸法は、両面テープを除いた寸法です。
【 製品構成図 】
難燃性特殊ゴム
金属粉
両面テープ
Page2
【 電磁波吸収特性 】
赤色線 ： MM010
紺色線 ： MM03
黄色線 ： MM05
緑色線 ： MM075
水色線 ： MM10
赤色線 ： MM010
紺色線 ： MM03
黄色線 ： MM05
緑色線 ： MM075
水色線 ： MM10
【 環境負荷物質 】
株式会社ワイドワーク
【 注意事項 】 TEL：03-5818-7532
・過度な負荷、直射日光、高温、高湿状態での保管は避けて下さい。 FAX：03-5818-7533
・粘着テープの寿命により、開封してから6ヶ月以内に確実にご使用下さい。 mail：satoh@widework.co.jp
