１ＧＨｚから７ＧＨｚを想定した高周波対策の電磁波・ノイズ吸収シート。
【特長】
１.高周波対策用となり、対応周波数の参考値（目安値）は、１ＧＨｚから７ＧＨｚを想定しています。
２.ノイズの発生源に貼るだけで、ノイズ対策が可能です。
３.シートに混合されている磁性金属粉の働きにより、吸収したノイズのエネルギーを熱に変換します。（熱は体感温度でも判らないほど微量です）
４.粘着テープが付いておりますので、取り付け作業が簡単です。
５.柔軟性がありますので、打ち抜きの加工が容易で、自由に加工できます。
６.ＲｏＨＳ指令対応品です。
７.携帯電話、デジタルカメラ、電子機器等の小型・高性能化に伴い、基板などの高密度実装化がもたらすノイズ問題を解消致します。
８.難燃性特殊ゴムと磁性金属粉を混合した特殊合成素材を使用したシートです。
【対策例】
１.パソコン・ＯＡ機器等のノイズ対策として。
２.信号ケーブルのノイズ対策として。
３.携帯電話、ＤＶＤ、カーナビ等のノイズ対策として。
４.ＡＶ機器等のノイズ対策として。
【使用例】
１.ケーブルに巻きつけて、ノイズを抑制します。
２.筐体内部に貼り付けて、筐体内部のノイズの共振を抑制します。共振を抑制することにより、他の内部機器への干渉を防ぎます。
３.ＩＣの上に貼り付けて電磁波・ノイズを吸収します。
４.装置の筐体の開口部周辺に貼り付けて、筐体内部からの放射ノイズを抑制します。
５.ＡＶ機器に貼り付けることにより、ノイズからシャットダウンし、音源や画像への干渉を防ぎます。
６.ＡＶ機器に使用しているケーブルに貼り付けて、ノイズを吸収し、周囲への干渉を防ぎます。
このカタログについて
| ドキュメント名 | 高周波対策用 電磁波・ノイズ吸収シート “ノイズフセーグ” 製品カタログ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 268.8Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ワイドワーク (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

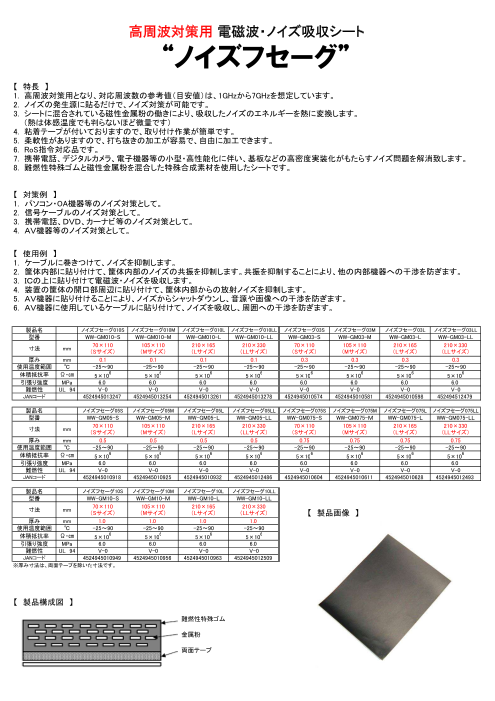

Page1
高周波対策用 電磁波・ノイズ吸収シート
“ノイズフセーグ”
【 特長 】
1. 高周波対策用となり、対応周波数の参考値（目安値）は、1GHzから7GHzを想定しています。
2. ノイズの発生源に貼るだけで、ノイズ対策が可能です。
3. シートに混合されている磁性金属粉の働きにより、吸収したノイズのエネルギーを熱に変換します。
（熱は体感温度でも判らないほど微量です）
4. 粘着テープが付いておりますので、取り付け作業が簡単です。
5. 柔軟性がありますので、打ち抜きの加工が容易で、自由に加工できます。
6. RoS指令対応品です。
7. 携帯電話、デジタルカメラ、電子機器等の小型・高性能化に伴い、基板などの高密度実装化がもたらすノイズ問題を解消致します。
8. 難燃性特殊ゴムと磁性金属粉を混合した特殊合成素材を使用したシートです。
【 対策例 】
1. パソコン・OA機器等のノイズ対策として。
2. 信号ケーブルのノイズ対策として。
3. 携帯電話、ＤＶＤ、カーナビ等のノイズ対策として。
4. ＡＶ機器等のノイズ対策として。
【 使用例 】
1. ケーブルに巻きつけて、ノイズを抑制します。
2. 筐体内部に貼り付けて、筐体内部のノイズの共振を抑制します。共振を抑制することにより、他の内部機器への干渉を防ぎます。
3. ＩＣの上に貼り付けて電磁波・ノイズを吸収します。
4. 装置の筐体の開口部周辺に貼り付けて、筐体内部からの放射ノイズを抑制します。
5. ＡＶ機器に貼り付けることにより、ノイズからシャットダウンし、音源や画像への干渉を防ぎます。
6. ＡＶ機器に使用しているケーブルに貼り付けて、ノイズを吸収し、周囲への干渉を防ぎます。
製品名 ノイズフセーグ010S ノイズフセーグ010M ノイズフセーグ010L ノイズフセーグ010LL ノイズフセーグ03S ノイズフセーグ03M ノイズフセーグ03L ノイズフセーグ03LL
型番 WW-GM010-S WW-GM010-M WW-GM010-L WW-GM010-LL WW-GM03-S WW-GM03-M WW-GM03-L WW-GM03-LL
70×110 105×110 210×165 210×330 70×110 105×110 210×165 210×330
寸法 mm
（Sサイズ） （Mサイズ） （Lサイズ） （LLサイズ） （Sサイズ） （Mサイズ） （Lサイズ） （LLサイズ）
厚み mm 0.1 0.1 0.1 0.1 0.3 0.3 0.3 0.3
使用温度範囲 ℃ -25～90 -25～90 -25～90 -25～90 -25～90 -25～90 -25～90 -25～90
体積抵抗率 Ω・㎝ 6 6 6 6 6 6 6 6
5×10 5×10 5×10 5×10 5×10 5×10 5×10 5×10
引張り強度 MPa 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0
難燃性 UL 94 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0
JANコード 4524945013247 4524945013254 4524945013261 4524945013278 4524945010574 4524945010581 4524945010598 452494512479
製品名 ノイズフセーグ05S ノイズフセーグ05M ノイズフセーグ05L ノイズフセーグ05LL ノイズフセーグ075S ノイズフセーグ075M ノイズフセーグ075L ノイズフセーグ075LL
型番 WW-GM05-S WW-GM05-Ｍ WW-GM05-L WW-GM05-LL WW-GM075-S WW-GM075-Ｍ WW-GM075-L WW-GM075-LL
70×110 105×110 210×165 210×330 70×110 105×110 210×165 210×330
寸法 mm
（Sサイズ） （Mサイズ） （Lサイズ） （LLサイズ） （Sサイズ） （Mサイズ） （Lサイズ） （LLサイズ）
厚み mm 0.5 0.5 0.5 0.5 0.75 0.75 0.75 0.75
使用温度範囲 ℃ -25～90 -25～90 -25～90 -25～90 -25～90 -25～90 -25～90 -25～90
体積抵抗率 Ω・㎝ 6 6 6 6 6 6 6 6
5×10 5×10 5×10 5×10 5×10 5×10 5×10 5×10
引張り強度 MPa 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0
難燃性 UL 94 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0
JANコード 4524945010918 4524945010925 4524945010932 4524945012486 4524945010604 4524945010611 4524945010628 4524945012493
製品名 ノイズフセーグ10S ノイズフセーグ10M ノイズフセーグ10L ノイズフセーグ10LL
型番 WW-GM10-S WW-GM10-Ｍ WW-GM10-L WW-GM10-LL
70×110 105×110 210×165 210×330
寸法 mm
（Sサイズ） （Mサイズ） （Lサイズ） （LLサイズ） 【 製品画像 】
厚み mm 1.0 1.0 1.0 1.0
使用温度範囲 ℃ -25～90 -25～90 -25～90 -25～90
体積抵抗率 Ω・㎝ 6 6 6 6
5×10 5×10 5×10 5×10
引張り強度 MPa 6.0 6.0 6.0 6.0
難燃性 UL 94 V-0 V-0 V-0 V-0
JANコード 4524945010949 4524945010956 4524945010963 4524945012509
※厚み寸法は、両面テープを除いた寸法です。
【 製品構成図 】
難燃性特殊ゴム
金属粉
両面テープ
Page2
【 電磁波吸収特性 】
【 環境負荷物質 】
【 注意事項 】
・過度な負荷、直射日光、高温、高湿状態での保管は避けて下さい。
・粘着テープの寿命により、開封してから6ヶ月以内に確実にご使用下さい。 株式会社ワイドワーク
TEL：03-5818-7532
FAX：03-5818-7533
mail：satoh@widework.co.jp
