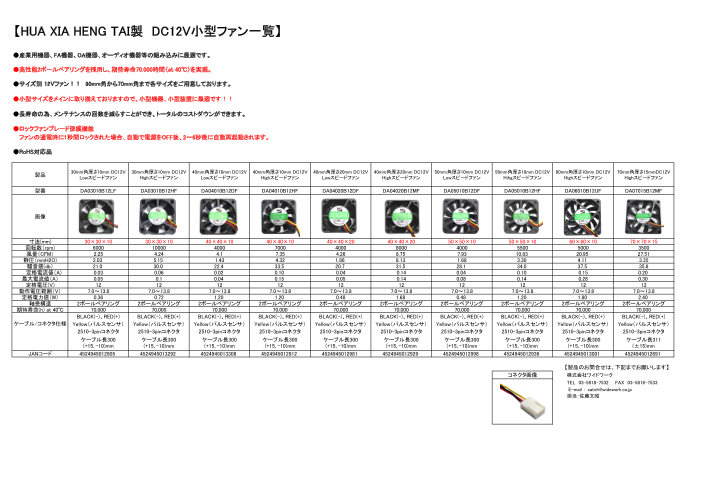

ＤＣ１２Ｖ対応小型ファン製品カタログ

【HUA XIA HENG TAI製　DC12V小型ファン一覧】 ●産業用機器、FA機器、OA機器、オーディオ機器等の組み込みに最適です。 ●高性能2ボールベアリングを採用し、期待寿命70,000時間（at 40℃）を実現。 ●サイズ別 12Vファン！！　30mm角から70mm角まで各サイズをご用意しております。 ●小型サイズをメインに取り揃えておりますので、小型機器、小型装置に最適です！！ ●長寿命の為、メンテナンスの回数を減らすことができ、トータルのコストダウンができます。 ●ロックファンブレード保護機能 　 ファンの通電時に1秒間ロックされた場合、自動で電源をOFF後、2～6秒後に自動再起動されます。 　 ●RoHS対応品 30mm角厚さ10mm DC12V 30mm角厚さ10mm DC12V 40mm角厚さ10mm DC12V 40mm角厚さ10mm DC12V 40mm角厚さ20mm DC12V 40mm角厚さ20mm DC12V 50mm角厚さ10mm DC12V 50mm角厚さ10mm DC12V 60mm角厚さ10mm DC12V 70mm角厚さ15mmDC12V 製品 Lowスピードファン Highスピードファン Lowスピードファン Highスピードファン Lowスピードファン Highスピードファン Lowスピードファン Hihgスピードファン Highスピードファン Highスピードファン 型番 DA03010B12LF DA03010B12HF DA04010B12DF DA04010B12HF DA04020B12DF DA04020B12MF DA05010B12DF DA05010B12HF DA06010B12UF DA07015B12MF 画像 寸法(mm) 30×30×10 30×30×10 40×40×10 40×40×10 40×40×20 40×40×20 50×50×10 50×50×10 60×60×10 70×70×15 回転数（rpm) 6000 10000 4000 7000 4000 8000 4000 5500 5000 3500 風量（CFM） 2.25 4.24 4.1 7.35 4.26 8.75 7.93 10.83 20.95 27.51 静圧（mmH2O) 2.03 5.15 1.43 4.32 1.86 8.13 1.68 3.30 4.11 3.35 騒音値(db） 21.0 30.0 22.4 33.5 20.7 31.5 28.1 34.0 37.5 35.8 　　定格電流値（A) 0.03 0.06 0.02 0.10 0.04 0.14 0.04 0.10 0.15 0.20 最大電流値（A） 0.05 0.1 0.04 0.15 0.05 0.14 0.08 0.14 0.28 0.30 定格電圧(V) 12 12 12 12 12 12 12 12 12 12 動作電圧範囲（V） 7.0～13.8 7.0～13.8 7.0～13.8 7.0～13.8 7.0～13.8 7.0～13.8 7.0～13.8 7.0～13.8 7.0～13.8 7.0～13.8 定格電力値（W） 0.36 0.72 1.20 1.20 0.48 1.68 0.48 1.20 1.80 2.40 軸受構造 2ボールベアリング 2ボールベアリング 2ボールベアリング 2ボールベアリング 2ボールベアリング 2ボールベアリング 2ボールベアリング 2ボールベアリング 2ボールベアリング 2ボールベアリング 期待寿命(h) at 40℃ 70,000 70,000 70,000 70,000 70,000 70,000 70,000 70,000 70,000 70,000 BLACK(-)、RED(+) BLACK(-)、RED(+) BLACK(-)、RED(+) BLACK(-)、RED(+) BLACK(-)、RED(+) BLACK(-)、RED(+) BLACK(-)、RED(+) BLACK(-)、RED(+) BLACK(-)、RED(+) BLACK(-)、RED(+) ケーブル/コネクタ仕様 Yellow（パルスセンサ） Yellow（パルスセンサ） Yellow（パルスセンサ） Yellow（パルスセンサ） Yellow（パルスセンサ） Yellow（パルスセンサ） Yellow（パルスセンサ） Yellow（パルスセンサ） Yellow（パルスセンサ） Yellow（パルスセンサ） 2510-3pinコネクタ 2510-3pinコネクタ 2510-3pinコネクタ 2510-3pinコネクタ 2510-3pinコネクタ 2510-3pinコネクタ 2510-3pinコネクタ 2510-3pinコネクタ 2510-3pinコネクタ 2510-3pinコネクタ ケーブル長300 ケーブル長300 ケーブル長300 ケーブル長300 ケーブル長300 ケーブル長300 ケーブル長300 ケーブル長300 ケーブル長300 ケーブル長311 (+15､-10)mm (+15､-10)mm (+15､-10)mm (+15､-10)mm (+15､-10)mm (+15､-10)mm (+15､-10)mm (+15､-10)mm (+15､-10)mm (±15)mm JANコード 4524945012905 4524945013292 4524945013308 4524945012912 4524945012981 4524945012929 4524945012998 4524945012936 4524945013001 4524945012691 　　　【製品のお問合せは、下記までお願いします】 コネクタ画像 　　　　株式会社ワイドワーク 　　　　TEL　03-5818-7532　　FAX　03-5818-7533 　　　 　E-mail ： satoh@widework.co.jp 　　　　担当：佐藤文昭
