形状測定センサ

LSシリーズ

高さと幅を、ライン光で高速・高精度測定。

インラインにおける測定対象物の高さと幅をレーザのライン光で測定する2次元の形状測定センサ。高さや幅をはじめ、位置や傾き、面積、直径など複数の測定モードを搭載し、標準付属のPCソフトウエアおよびセンサ本体で簡単に設定が可能。繰返し精度(高さ方向)2μm、分解能(幅方向)25μm、サンプリング周期は最速で0.5msと高精度かつ高速に形状測定が可能。

もっと見る閉じる

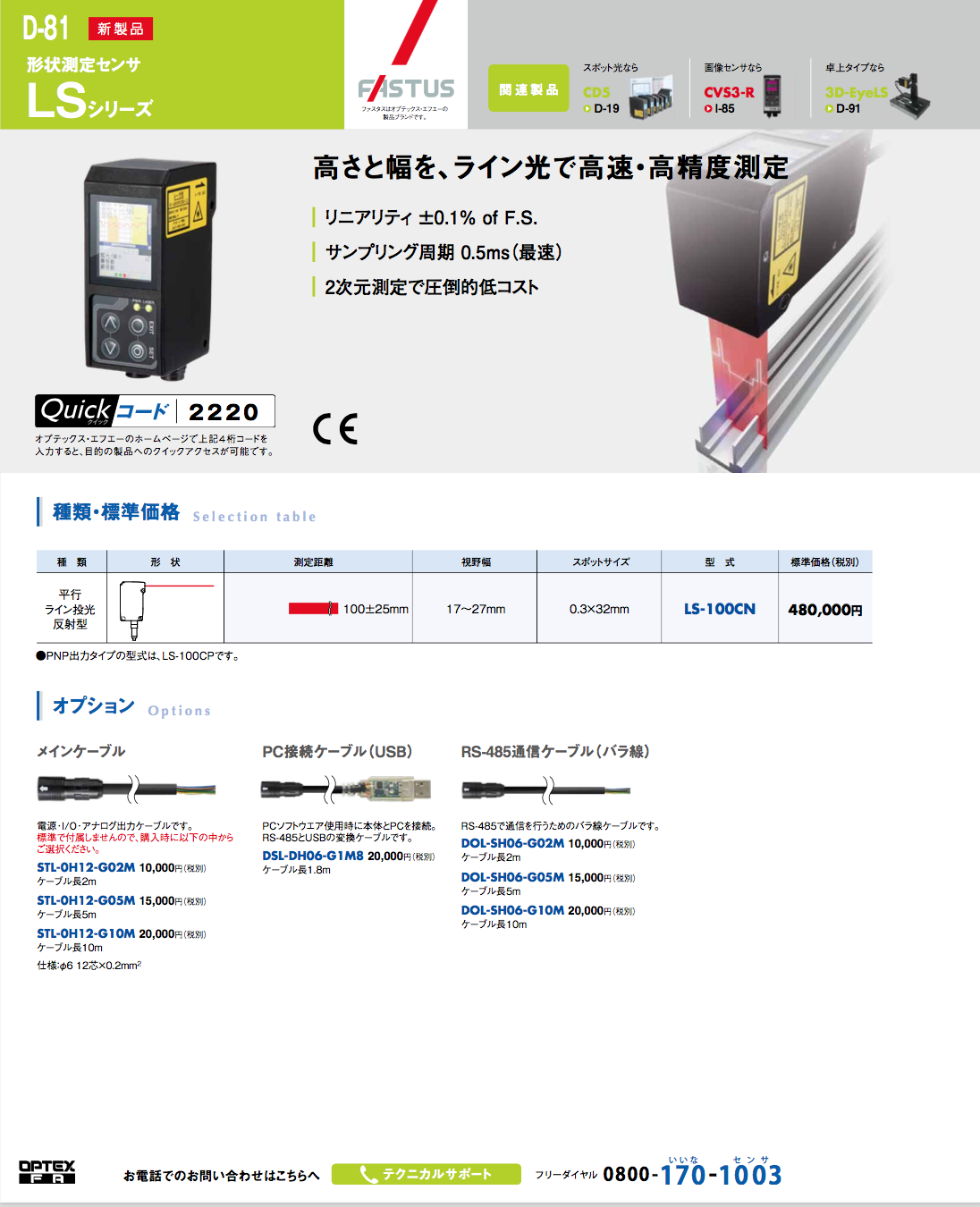

形状測定センサ LSシリーズのダウンロード (2.2Mb)

お問い合わせ

形状測定センサの特長

部品などの断面形状をライン光で高速・高精度測定。

部品や素材の品質管理に求められる全数形状測定を、あらゆる製造ラインへ。FASTUS LSシリーズは、スポット光のレーザセンサやマシンビジョンでは不可能だった高精度2次元計測を、圧倒的な高速性とコストパフォーマンスで実現しました。
【繰返精度(高さ方向)】2μm
【分解能(幅方向)】25μm
【リニアリティ】±0.1% of F.S.
【サンプリング周期】最速0.5ms

独自方式により高速・小型・低価格を実現

撮影画像を距離に変換する演算処理「射影変換」を行うことで、高さ・幅ともに高精度に測定可能です。また他社機では全画素に対して行う射影変換を三角測量後に行う独自方式により、処理量を大幅圧縮し、高速化を実現。処理装置の小型化により、コンパクト・ローコストな製品を実現しました。

簡単セッティング

LSシリーズでは、「撮像」「プロファイル」「エリアの計測・演算」「結果判定・出力」と4つのステップで、簡単に設定を行えます。

形状測定センサの情報・製品仕様

主な用途	・ブレーキパッド部品の高さ測定・基板の二枚送り検知・シール剤の塗布位置・量検査・自動車のドア隙間・段差検査・かしめ部の形状確認・樹脂ブレードの角度検査・ベルトの貼り合わせズレ量検出・搬送ベルトの幅と反り測定・金属部品の加工後検査
URL	http://www.optex-fa.jp/products/dsp_sensor/ls/
測定距離	100±25mm
視野幅(受光範囲)	幅17mm(距離75mm時)～幅27mm(距離125mm時)
光源	赤色半導体レーザ(波長655nm　最大出力1mW)
スポットサイズ	0.3×32mm
リニアリティ(直線性) Z軸	±0.1% of F.S.
繰り返し精度 Z軸	2μm
分解能 X軸	25μm
サンプリング周期	代表値5ms(高精度モード:全視野測定時) 最速0.5ms
アナログ出力	4～20mA　測定範囲外 24mA(負荷インピーダンス max. 300Ω)
