光データ伝送装置【パラレルタイプ】

DMS-G/H-E

独自のデータ処理により、従来品より耐ノイズ性を向上。8ビットパラレルタイプ光データ伝送装置

北陽電機株式会社

独自のデータ処理により、従来品より耐ノイズ性を向上。
もちろん従来のDMS、DMGシリーズとも通信可能です。

もっと見る 閉じる

光データ伝送装置【パラレルタイプ】DMS-G/H-Eのダウンロード (446.2Kb)

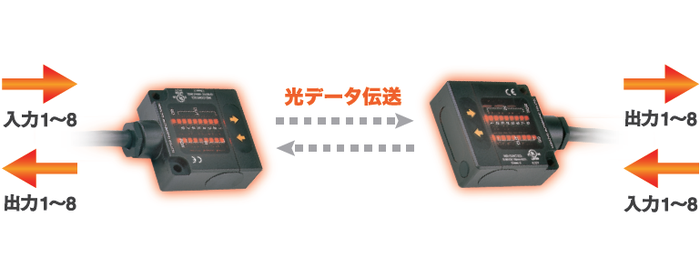

光を媒体とした無線式のデータ伝送

パラレルデータ8bitの入力を入れると相手側に8bit出力します。双方向可能です。
空間を伝送路とするためケーブルが不要となり 移動する対象やケーブル敷設が困難な場所に使用可能です。
※DMS-GA1-E、DMS-HA1-Eは入出力4bit

耐ノイズ性を向上

独自のデータ処理により、従来品より耐ノイズ性を向上しました。
もちろん従来のDMS、DMGシリーズとも通信可能です。

主な用途 無人搬送車の行き先指示、搬送ロボットとのインタロックに
URL http://www.hokuyo-aut.co.jp/search/single.php?serial=161
伝送容量 ○4BITタイプ
入力4BIT/出力4BIT
○8BITタイプ
入力8BIT/出力8BIT
伝送方式 半二重双方向伝送
伝送時間 40ms
伝送距離 1.0mタイプもしくは3.0mタイプ
※DMS-G/HB1/2-Eタイプ以外の1m/3m仕様品と通信する場合、伝送距離がそれぞれ0.6m/1.8mになります
変調方式 パルス変調
検定方式 パリティチェック
投光素子 近赤外発光ダイオード
受光素子 フォトダイオード
電源電圧 DC10~30V(使用電圧範囲)
消費電流 100mA以下
入力 接点または無接点オープンコレクタ入力
(ON電流2.5mA以上、OFF電流1mA以下、動作スレッショルド電流1.5~2mA)
出力 NPNオープンコレクタ出力(DC30V・50mA、残留電圧1.8V以下)
使用周囲照度 4,000lx以下(白熱ランプ)
使用周囲 温度・湿度 −10~+50℃ 85%RH以下 ただし氷結・結露しないこと
耐振動 複振幅1.5mm 10~55Hz X、Y、Z各方向 各2時間
耐衝撃 500m/s2 X、Y、Z各方向 各10回
接続 ○4BITタイプ
ケーブル引出し式(0.2mm2 15芯 シールド線2m長)
○8BITタイプ
ケーブル引出し式(0.2mm2 22芯 シールド線2m長)
保護構造 IP64(IEC規格)
ケース材質/質量 ポリカーボネート/約280g

関連カタログ

光データ伝送装置【パラレルタイプ】の関連カタログ

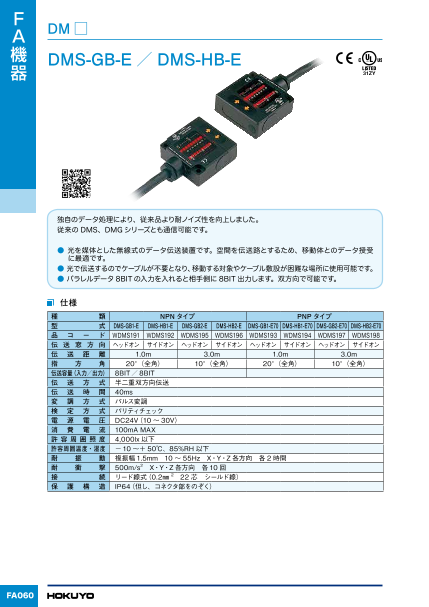

光データ伝送装置【パラレルタイプ】DMS-G/H-E
