レゾルバ位相計測器 レゾメータ
RM-100
安全に正確な調整が短時間で可能に！
モータを手回しするだけで簡単にモータとレゾルバの位相差を計測することが可能なレゾルバ位相計測器です。

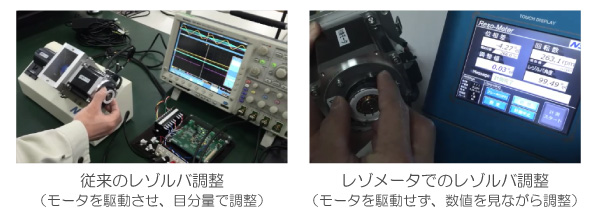

本計測器は、多くの手間と時間がかかっていた従来の方法を一新し、作業効率の向上を実現しました。
安全に正確な調整が短時間で可能になり、開発・製造・保守・メンテナンスにかかる無駄なコストを削減できます。
（特長）
・モータを手回しするだけで位相差（取付角度）を計測可能
・分解能±0.1°の高精度で計測可能
・多種のモータ、レゾルバに対応

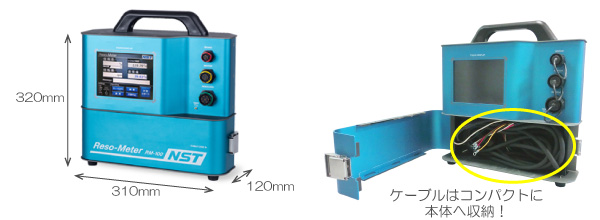

・軽量でコンパクトに持ち運び可能（サイズ／W310mm×D129mm×H320mm 重量／2.5kg）

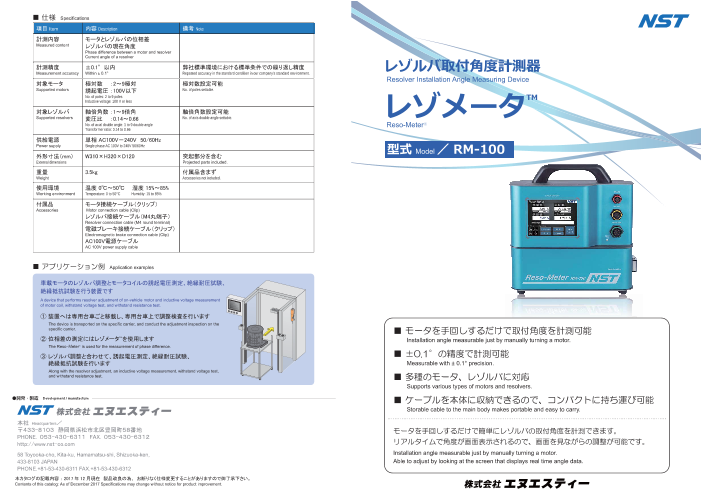

レゾルバ位相計測器 レゾメータのダウンロード (710.2Kb)
| 主な用途 | モータとレゾルバの位相（取付角度）計測 ・モータの組立検査・調整工程でのレゾルバ計測 ／モータ・レゾルバメーカー ・ハイブリッド車用モータの組立検査・調整工程でのレゾルバ計測 ／自動車メーカー ・モータ保守・メンテナンス ／重機メーカー、シャッターメーカー、搬送台車（AGV）メーカー、エレベータ・エスカレーターメーカー等 |
|---|---|
| URL | http://www.nst-co.com/category/rm-100/index.html |
| 計測内容 | モータとレゾルバの位相差、レゾルバの現在角度 |
| 計測精度 | ±0.1°以内 ※弊社標準環境における標準条件での繰り返し精度 |
| 対象モータ | 極対数：2～9極対 誘起電圧：100V以下 ※極対数設定可能 |
| 対象レゾルバ | 軸倍角数：1～9倍角 変圧比：0.14～0.66 ※軸倍角数設定可能 |
| 供給電源 | 単相 AC100V-240V 50/60Hz |
| 外形寸法（mm） | W310×H320×D120 |
| 重量 | 3.5kg |
