光データ伝送装置【各種オープンネットワーク対応タイプ】

BWF-17/27

CC-Linkに直結

北陽電機株式会社

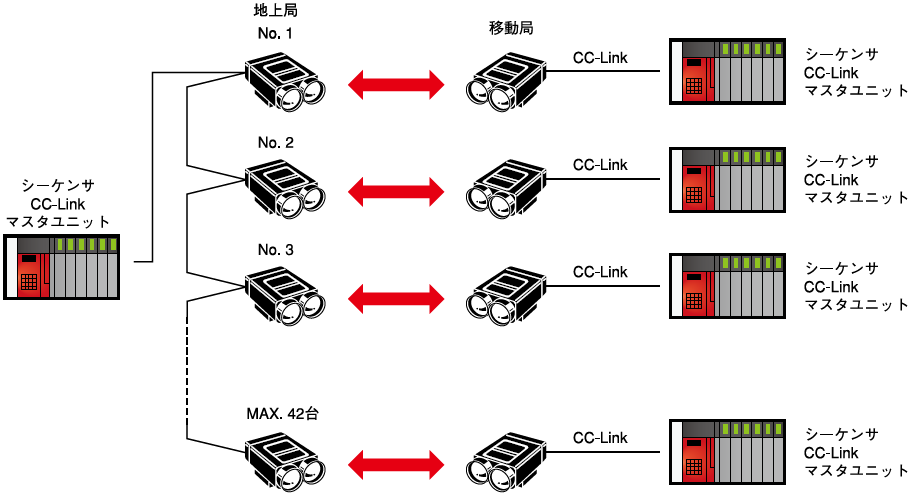

1台のマスタユニットに最大42台接続可能です。

もっと見る 閉じる

光データ伝送装置【各種オープンネットワーク対応タイプ】BWF-17/27のダウンロード (353.4Kb)

ポイント

○比較的データ量の多い情報(最大112点、16ワード)の伝達が可能です。
○手のひらサイズの小型・軽量設計です。

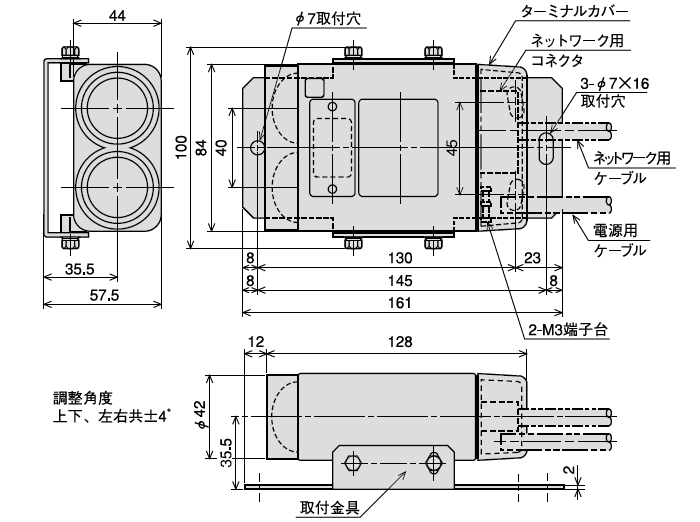

外形図

BWF-17/27

入出力回路

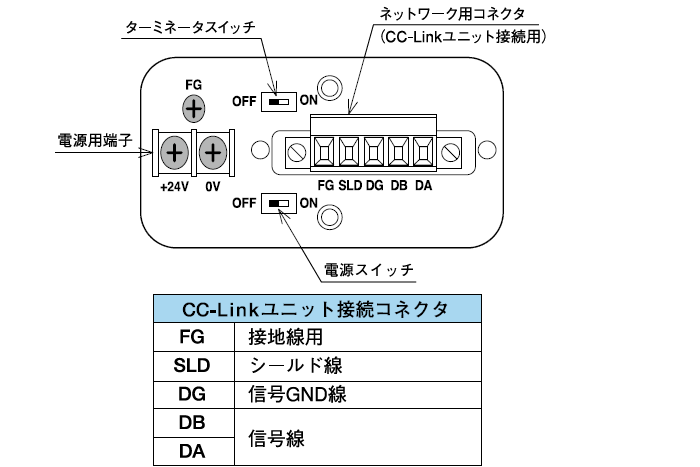

接続

URL http://www.hokuyo-aut.co.jp/search/single.php?serial=36
形式 / 品コード ○BWF-17A
品コード:WBWF007
変調周波数:送信5.5MHz 受信6.0MHz
伝送距離:100m
指向角:±2°
○BWF-17B
品コード:WBWF008
変調周波数:送信6.0MHz 受信5.5MHz
伝送距離:100m
指向角:±2°
○BWF-27A
品コード:WBWF010
変調周波数:送信5.5MHz 受信6.0MHz
伝送距離:200m
指向角:±1°
○BWF-27B
品コード:WBWF011
変調周波数:送信6.0MHz 受信5.5MHz
伝送距離:200m
指向角:±1°
形式 BWF-17A / 17B
BWF-27A / 27B
電源電圧・消費電流 DC24V(18V~30V)、100mA以下(入力電圧DC24V時)
光伝送部 ○伝送距離
BWF-17A / 17B:100m BWF-27A / 27B:200m
○指向角
BWF-17A / 17B:±2゜
BWF-27A / 27B:±1゜
○光伝送方式:全二重双方向伝送
○光伝送速度:19,200bps
○変復調方式:FSK変調
○変復調周波数:Aタイプ(送信5.5MHz、受信6.0MHz)、Bタイプ(送信6.0MHz、受信5.5MHz)
CC-Link伝送部 ○伝送速度:10Mbps/5Mbps/2.5Mbps/625kbps/156kbps(スイッチによる切換え)
○通信方式:ポーリング方式
○同期方式:フレーム同期方式
○伝送路形式:RS-485バス
○伝送フォーマット:HDLC準拠
○リモート局番:1~64
○接続ケーブル:CC-Link専用ケーブル、CC-Link専用高性能ケーブル
○最大延長距離
通信速度:10Mbps/5Mbps/2.5Mbps/625Kbps/156Kbps
専用ケーブル使用時:100m/150m/200m/600m/1200m
専用高性能ケーブル使用時:100m/160m/400m/900m/1200m
○終端抵抗:2 110Ω(両端ユニットのDA-DB間に接続)スイッチで切換え※インピーダンス130Ωの電線を使用する場合、本体BWFのターミネータスイッチをOFFにして、DA・DB間に付属 の130Ωの終端抵抗を接続して下さい。
○接続方法:コネクタ式、但しDC電源とFGは端子
使用周囲照度 20,000lx以下
使用周囲 温度・湿度 −10~+50℃、85%RH以下。 但し氷結・結露しないこと
耐振動 復振幅1.5mm 10~55Hz X,Y,Z 各方向 各2時間
耐衝撃 490m/s2 X,Y,Z 各方向 各10回
ケース材質 / 質量 ABS樹脂 / 約500g

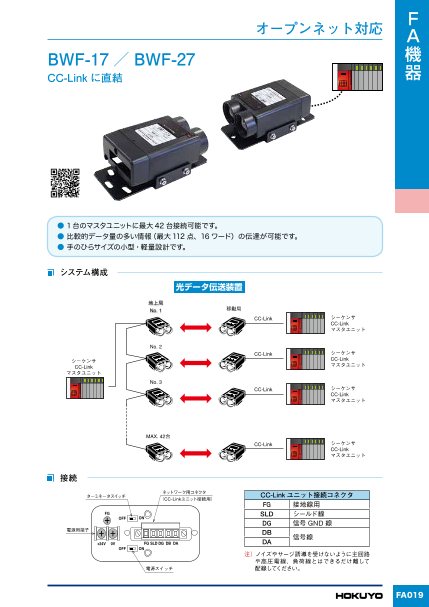

関連カタログ
