光データ伝送装置【各種オープンネットワーク対応タイプ】

EWF-□E

Ethernet回路に直結可能な100Mbps光リピータ

北陽電機株式会社

イーサネット回線に直結可能な伝送速度100Mbpsの光リピータです。

もっと見る 閉じる

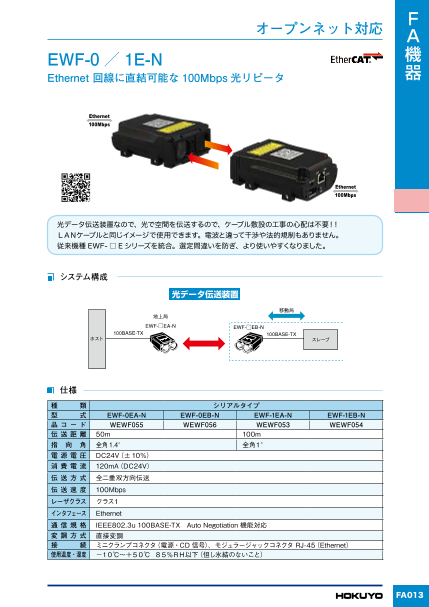

光データ伝送装置【各種オープンネットワーク対応タイプ】EWF-0/1E-Nのダウンロード (700Kb)

ポイント

○LANケーブル同様に使用可能
MACアドレスやIP設定は不要で、LANケーブルと同様に使用できます。
○イーサネット回線に使用可能
ネットワークカメラやホストスレーブ間通信などのイーサネット回線に使用できます。
○各種オープンネットに対応
○移動体間通信が可能
伝送距離0mから最大100mまでの中距離空間を光無線通信に変換でき、移動体間通信などの無接触通信が可能です。

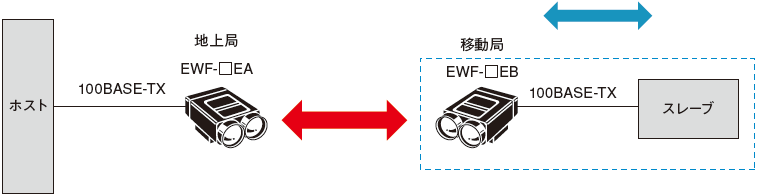

システム構成

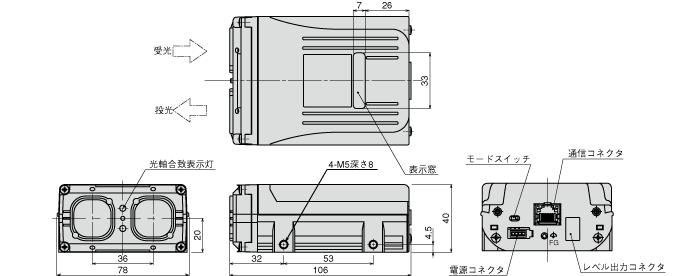

外形図

EWF

URL http://www.hokuyo-aut.co.jp/search/single.php?serial=100
EWF-0EA 品コード:WEWF035 伝送距離:50m 指向角:全角1.4° 動作モード:通常⇔リンクパススルー
EWF-0EB 品コード:WEWF035 伝送距離:50m 指向角:全角1.4° 動作モード:通常⇔リンクパススルー
EWF-0EA-01 品コード:WEWF039 伝送距離:50m 指向角:全角1.4° 動作モード:マスター⇔スレーブ
EWF-0EB-01 品コード:WEWF040 伝送距離:50m 指向角:全角1.4° 動作モード:マスター⇔スレーブ
EWF-1EA 品コード:WEWF033 伝送距離:100m 指向角:全角0.7° 動作モード:通常⇔リンクパススルー
EWF-1EB 品コード:WEWF034 伝送距離:100m 指向角:全角0.7° 動作モード:通常⇔リンクパススルー
EWF-1EA-01 品コード:WEWF037 伝送距離:100m 指向角:全角0.7° 動作モード:マスター⇔スレーブ
EWF-1EB-01 品コード:WEWF038 伝送距離:100m 指向角:全角0.7° 動作モード:マスター⇔スレーブ
伝送距離 ○EWF-0EA/0EB:50m
○EWF-0EA-01/0EB-01:50m
伝送距離 ○EWF-1EA/1EB:100m
○EWF-1EA-01/1EB-01:100m
指向角 ○EWF-0EA/0EB:全角1.4°
○EWF-0EA-01/0EB-01:全角1.4°

指向角 ○EWF-1EA/1EB:全角0.7°
○EWF-1EA-01/1EB-01:全角0.7°
電源電圧 DC24V(±10%)
消費電流 150mA(DC24V)
レーザクラス IEC/JISクラス2M
伝送方式 全二重双方向伝送
伝送速度 100Mbps
インタフェース Ethernet
通信規格 IEEE802.3u 100BASE-TX Auto Negotiation機能対応
動作モード切替 ○EWF-0EA/0EB:通常⇔リンクパスー
○EWF-0EA-01/0EB-01:マスター⇔スレーブ
○EWF-1EA/1EB:通常⇔リンクパスー
○EWF-1EA-01/1EB-01:マスター⇔スレーブ
