光データ伝送装置【パラレルタイプ】

BNC-HB1

データトランスファーチェッカー

北陽電機株式会社

SEMI E84インタロックの事前/事後チェックに最適な光データ伝送装置です。

もっと見る 閉じる

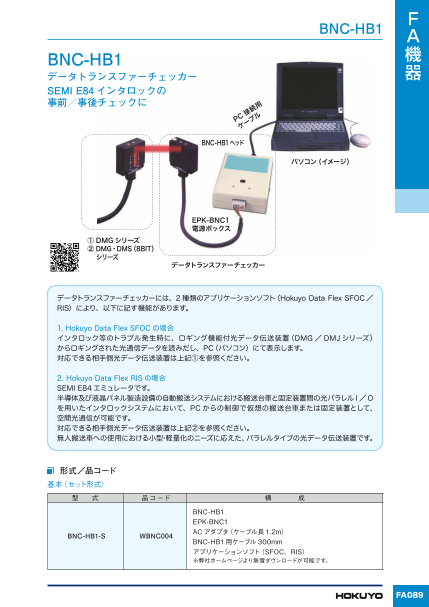

光データ伝送装置【パラレルタイプ】BNC-HB1のダウンロード (729.1Kb)

ポイント

○データトランスファーチェッカー
データトランスファーチェッカーには、2種類のアプリケーションソフト(Hokuyo Data Flex SFOC/RIS)があります。

○Hokuyo Data Flex SFOCの場合
インタロック等のトラブル発生時に、ロギング機能付光データ伝送装置(DMGシリーズ)からロギングされた光通信データを読みだし、PC(パソコン)にて表示します。

○Hokuyo Data Flex RISの場合
半導体及び液晶パネル製造設備の自動搬送システムにおける搬送台車と固定装置間の光パラレルI/Oを用いたインタロックシステムにおいて、PCからの制御で仮想の搬送台車または固定装置として、空間光通信が可能です。

特性データ(代表例)

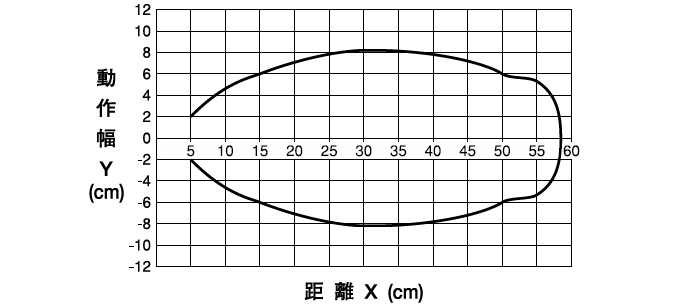

伝送エリア(代表例)

取付ブラケット写真

E84対応BKT(BNC-001)にBNC-HB1ヘッドを取り付けた状態

URL http://www.hokuyo-aut.co.jp/search/single.php?serial=61
基本(セット形式) ○セット型式:BNC-HB1-S
○品コード:WBNC004
○構成
BNC-HB1
EPK-BNC1
ACアダプタ(ケーブル長2m)
BNC-HB1用ケーブル300mm
アプリケーションソフト(SFOC,RIS)
ヘッド、その他(別売品) ○種類:BNC-HB1
品コード:WBNC003
用途:ヘッド
○種類:EPK-BNC1
品コード:WEPK001
用途:電源BOX
○種類:BNC-HB1用ACアダプタ
品コード:WEPK005
用途:ケーブル長2m
○種類:BNC-HB1用ケーブル(標準タイプ)
品コード:WZ00014
用途:PC接続用(300mm)
○種類:BNC-HB1用延長ケーブル
品コード:WZ00019
用途:ヘッド接続用(3m)
○種類:BNC-001
品コード:WBNC001
用途:取付ブラケット
BNC-HBI 形式:BNC-HB1(ケーブル300mm付)
ヘッド 伝送方向:サイドオン
伝送距離 300mm
EPK-BNC1 ○形式:EPK-BNC1
○電源:充電式電池内蔵(ACアダプタにより充電)
○電池寿命:約4時間(連続使用時)
○充電時間:約16時間
BNC-HB1用ケーブル 300mm EIA-574(RIS232C 9ピンコネクタ)※BNC-HB1ヘッドとPC間の最大ケーブルは6m以内としてください。
BNC-HB1 Hokuyo Data Flex SFOC
ロギング機能付光データ伝送装置(DMGシリーズ)からロギングされた光通信データを読み出します。
アプリケーションソフト※詳細資料については、別途お問い合せください。 Hokuyo Data Flex RIS
自動搬送システムにおいて、PCからの制御でBNC-HB1を仮想の固定装置または搬送台車として空間光通信することが可能です。
