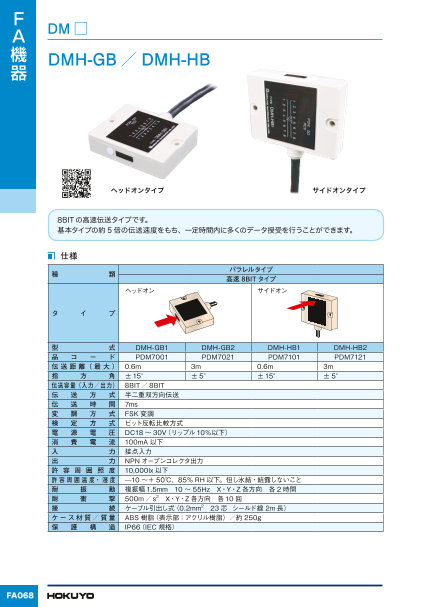

光データ伝送装置【パラレルタイプ】

DMH-GB/HB

8BITの高速伝送タイプ

北陽電機株式会社

基本タイプの約5倍の伝送速度をもち、一定時間内に多くのデータ授受を行うことができます。

もっと見る 閉じる

光データ伝送装置【パラレルタイプ】DMH-GB1/HB1のダウンロード (1Mb)

外形図

(ヘッドオンタイプ) DMH-GB1、DMH-GB2

外形図

(サイドオンタイプ) DMH-HB1、DMH-HB2

接続

注)ケーブルに付属しているコネクタは、中継コネクタとしては使用できません。
※1.モード入力
待機中の送受信モードを選択するためのもので
●モード⇔入出力COM間オープンで送受信モード
●モード⇔入出力COM間ショートで受信待機モード
となります。
モードを切り替えた後は必ず電源リセットを行なってください。電源リセット後、モードの変更が有効となります。
注)使用に際しては、自己側と相手側のモードが逆になるように設定してください。(自己側を送信待機モードとする場合、相手側は受信待機モードとしてください)
※2.セレクト入力
外部信号により任意に送受信動作を停止させるためのもので
●セレクト⇔入出力COM間オープンで送受信可能
●セレクト⇔入出力COM間ショートで送受信停止
となります。
※3.GO出力
光信号が正しく受信されていることを確認するためのもので
●光信号受信時ON
●光路遮断時(非受信時)OFF
となります。
※4.ストローブ
データ確立時にONとなります。

URL http://www.hokuyo-aut.co.jp/search/single.php?serial=58
伝送距離 ○DMH-GB:10.6m
○DMH-GB2:3m
○DMH-HB1:0.6m
○DMH-HB2 :3m
指向角 ○DMH-GB:±15°
○DMH-GB2:±5°
○DMH-HB1:±15°
○DMH-HB2 :±5°
伝送容量(入力/出力) 8BIT/8BIT
伝送方式 半2重双方向伝送

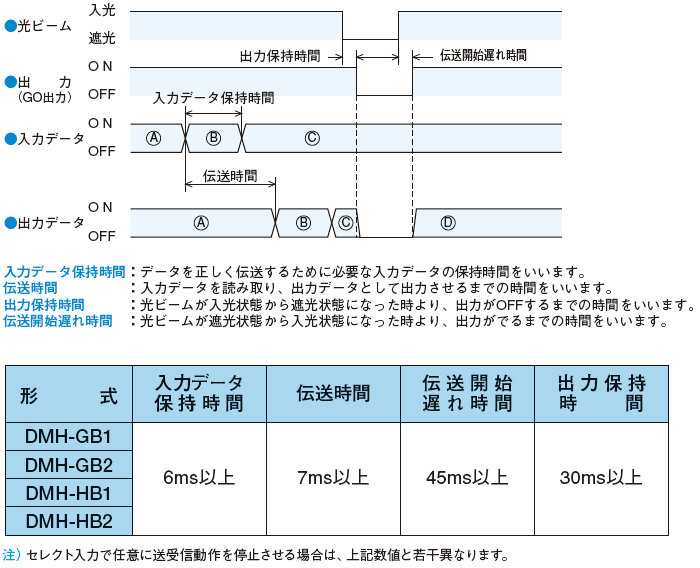

伝送時間 7ms
変調方式 FSK変調
検定方式 ビット反転比較方式
電源電圧 DC18~30V(リップル10%以下)
消費電流 100mA以下
許容周囲照度 10,000lx以下
許容周囲 温度・湿度 −10~+50℃ 85%RH以下
耐振動 複振幅1.5mm 10~30Hz X、Y、Z 各方向 各2時間
耐衝撃 500m/s2 X、Y、Z各方向 各10回
接続 コード引出し式(0.2mm2 23芯 シールド線2m長)
保護構造 IP64(IEC規格)
