光データ伝送装置【パラレルタイプ】

DMG

インタロック等のトラブル解決に!

北陽電機株式会社

DMSシリーズの上位互換機です。

ロギング機能付きで、インタロック等のトラブル発生時に、光データ伝送装置が記憶しているデータ(ロギングデータ)を光リモコン式データトランスファーチェッカー(別売)を用いて読み出すことが出来ます。

専用のアプリケーションソフト(SFOC)により、タイミングチャートでパソコン表示することができます。

もっと見る 閉じる

光データ伝送装置【パラレルタイプ】DMGのダウンロード (527.6Kb)

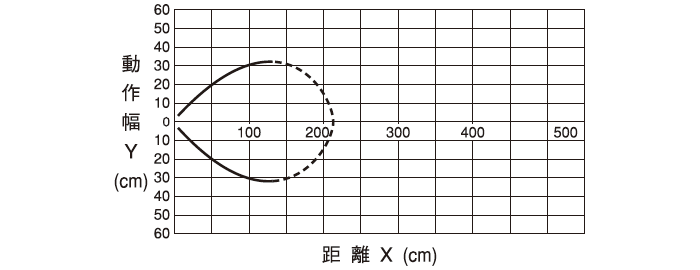

特性データ(代表例)【伝送距離0~1mタイプ DMG-GB1/DMG-HB1】

代表例:投光ボリューム最大の時

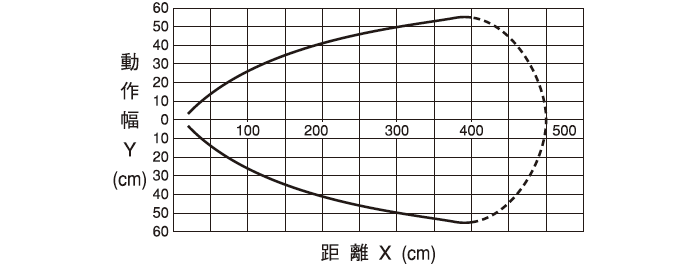

特性データ(代表例)【伝送距離0~3m DMG-GB2/DMG-HB2】

代表例:投光ボリューム最大の時

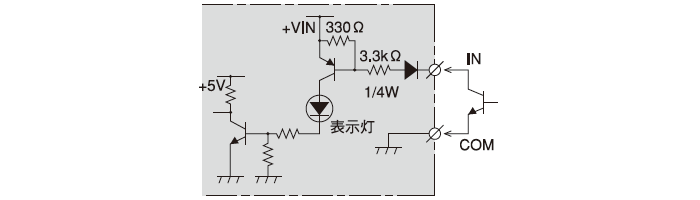

入出力回路【入力部(共通)】

接点または無接点オープンコレクタ ON電流2.5mA以上、OFF電流1mA以下 注) 2線式センサーは使用できません(動作スレッショルド電流1.5~2mA)。

URL http://www.hokuyo-aut.co.jp/search/single.php?serial=60
光軸方向 ○DMG-GB1/DMG-GB2:ヘッドオン
○DMG-HB1/DMG-HB2:サイドオン
伝送容量 入力8BIT/出力8BIT
伝送距離※ボリュームにより可変です。 ○DMG-GB1:0~1m
○DMG-GB2:0~3m
○DMG-HB1:0~1m
○DMG-HB2:0~3m
指向角 ○DMG-GB1:30°(全角)
○DMG-GB2:10°(全角)
○DMG-HB1:30°(全角)
○DMG-HB2:10°(全角)
伝送方式 半二重双方向伝送
伝送時間 40ms
変調方式 パルス変調
検定方式 パリティチェック
電源電圧 DC10~30V(使用電圧範囲)
消費電流 100mA以下
許容周囲照度 4,000lx以下(白熱ランプ)
許容周囲温度 −10~+50℃
許容周囲湿度 85%RH以下
耐振動 複振幅1.5mm、10~55Hz、X・Y・Z各方向 各2時間
耐衝撃 500m/s2、X・Y・Z各方向 各10回
接続 コード引き出し式(0.2mm2 22芯シールド線2m長)
保護構造 IP64(IEC規格)
