測域センサ【エリア設定タイプ】
UAM-05LP-T301/T301
世界最小のハイスペックセーフティレーザスキャナ

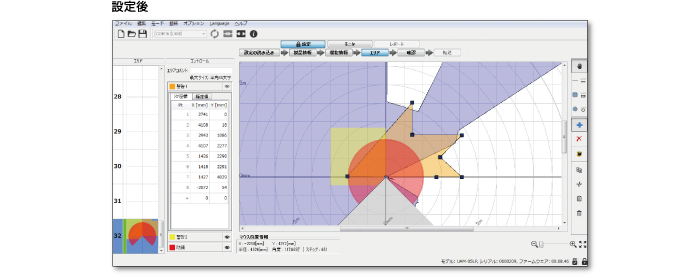

PCによる簡単なエリア設定が可能、
業界初のSDカードへの設定保存機能をはじめとする多数の新機能により使いやすさが充実。

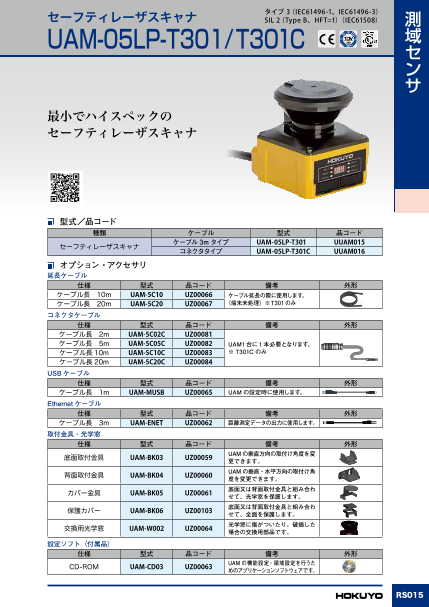

セーフティレーザスキャナ UAM-05LP-T301/T301Cのダウンロード (1.4Mb)
新機能

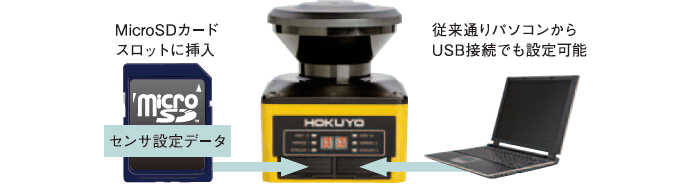

○SDカードへの設定保存機能
パソコンを接続しなくても、センサのMicroSDカードスロットに
設定データを入れたMicroSDカードを差し込むことで設定可能です。
業界初機能です。
○マスタ/スレーブ
AGVなど4方向にセンサを使用する場合、4台のセンサを相互接続して1台をマスタ、残りをスレーブに設定することでマスタ入出力だけで制御が可能。センサ単独でのマスタ/スレーブ切り替えはセーフティレーザスキャナとしては業界初。
○エンコーダ入力
AGVの車輪に取り付けたインクメンタルエンコーダの信号をセンサに入力することで、速度によるエリア切り替えが可能。
○デュアルプロテクション
1台のセンサで2台の装置を独立に防護することが可能。
防護領域1に物体を検出した場合はOSSD1/2をOFF。
防護領域2に物体を検出した場合はOSSD3/4をOFF。
○距離データ出力
Ethernetケーブルからセンサで測定した270°分の距離データと入出力状態を出力。※プログラムが必要となります。
| 主な用途 | ○ライトカーテンの置き換えに 危険領域への侵入を検知します。 リファレンス機能で、本体のズレによる防護領域の隙間も逃がしません。 ○衝突防止 AGVの走行経路にあわせて32パターンのエリア切替ができ、衝突防止に威力を発揮します。 ○機械周りの存在検知 危険領域の存在や居残りを検知します。 |
|---|---|
| URL | http://www.hokuyo-aut.co.jp/search/single.php?serial=154 |

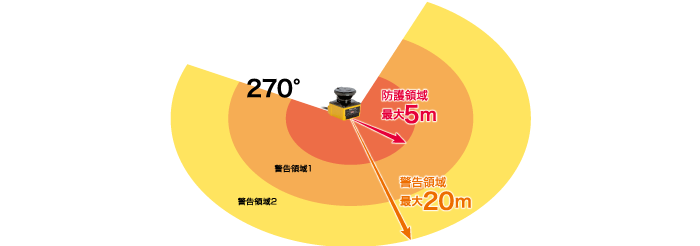

| 検出特性【防護領域】 | 最大5.0m |
| 検出特性【警告領域】 | 最大20m（非安全）※検出物の反射率が90%以上の場合の距離になります。 |
| 検出特性【追加安全距離】 | ⁺100mm※検出物の背景が高反射率部材の場合は、更に200mmの追加距離が必要となります。 |
| 検出特性【検出特性】 | 黒色シート（反射率1.8%）～回帰反射シート |
| 検出特性【検出角度】 | 270° |
| 検出特性【最小検出幅】 | ○30mm (最長距離：1.8m) ○50mm (最長距離：3.0m) ○70mm (最長距離：5.0m) |
| 検出特性【スキャン周期】 | 30ms （回転数 2,000rpm） |
| 検出特性【スキャンエリア】 | 最大 32種類 |
| 検出特性【応答時間】 | ○OFF：60～510ms ○ON ：270～510ms |
| 光源【素子】 | パルスレーザダイオード |
| 光源【波長】 | 905nm |
| 光源【レーザ保護クラス】 | レーザクラス1 |
| タイプ | タイプ3（IEC61496-1、IEC61496-3） |
| 機能安全 | SIL 2 （Type B、HFT=1）（IEC61508） |
| PFHd | ○7.8×10-8 （T1=20 year）: マスタースレーブ機能無効の場合 ○1.6×10-7 （T1=20 year）: マスタースレーブ機能有効の場合 |
| 筐体【寸法】 | 80mm（W）×80mm（D）×95mm（H）（ケーブル除く） |
| 筐体【質量】 | 0.8Kg |
| 筐体【保護構造】 | IP65 |
| 筐体【ケース材質】 | 本体：アルミダイキャスト光学窓：ポリカーボネイト |
| 筐体【接続ケーブル】 | UAM-05LP-T301：フライングケーブル 3ｍ UAM-05LP-T301C：防水コネクタ 0.3m（動作にはオプション品の電源コネクタが必要です。） |
