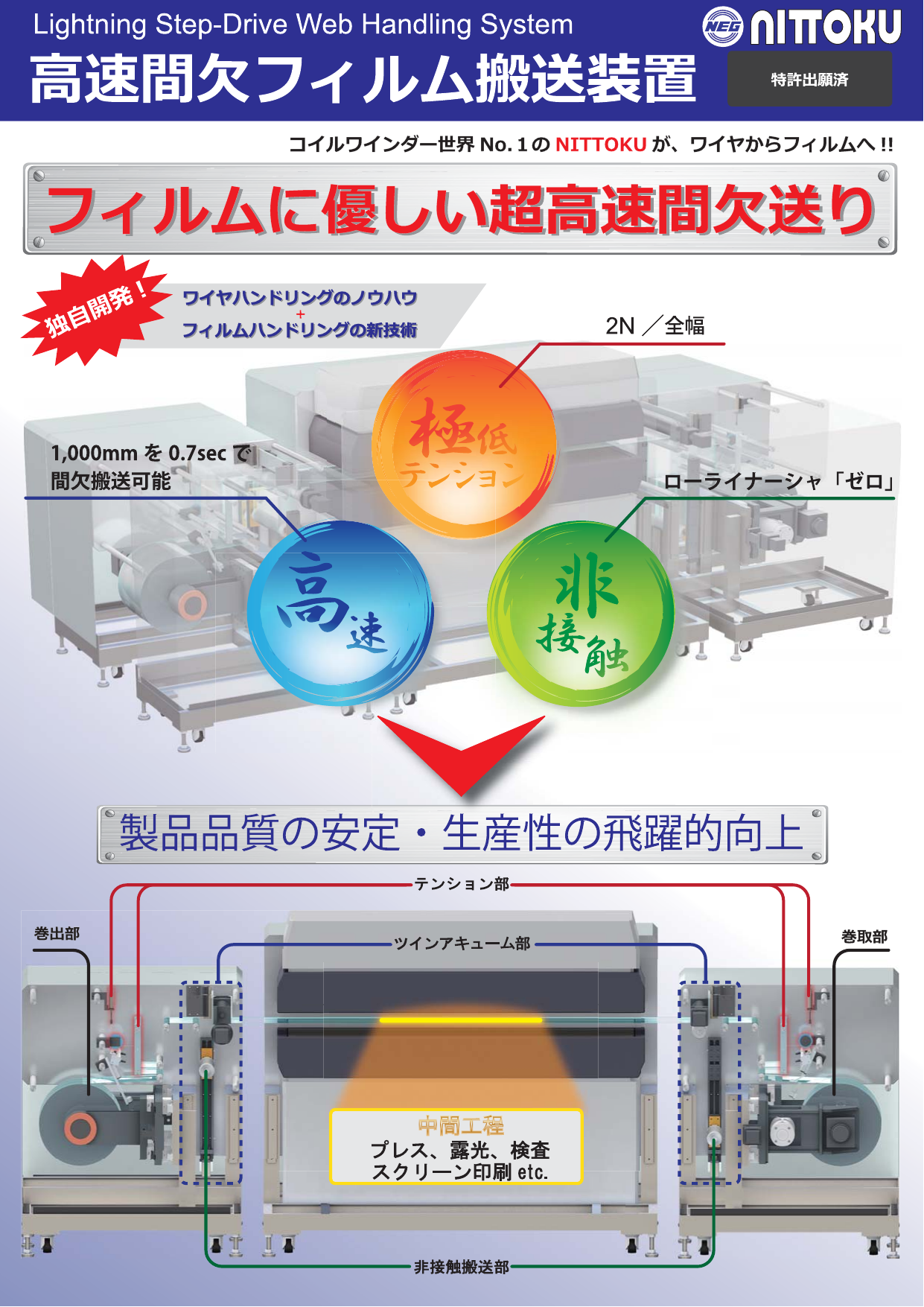

高速間欠フィルム搬送装置

フィルムに優しい高速間欠フィルム搬送装置

NITTOKU株式会社

搬送実験が可能です、ご依頼ください。

もっと見る 閉じる

高速間欠フィルム搬送装置のダウンロード (889Kb)

NCツインアキューム

①原反重量影響なし→送りタクト向上
②NC制御搭載→数値管理可能

非接触搬送

①エア浮上→フィルムダメージ回避
②ベアリングレス→メンテナンス性向上

精密テンションコントロール

低摩擦シリンダ×ダンサーアーム
→高品位テンション
→低テンション対応
→テンション可変機能

主な用途 スクリーン印刷、インクジェット印刷、露光、プレス(成形)、洗浄、乾燥、塗工、ラミネート(貼合)、接合、検査
URL http://www.nittoku.co.jp/product/film.html
導入実績 ■タッチパネル
■太陽電池
■不織布
■蓄電デバイス
基材仕様 ■基材材質:PET、PI、PP、PEN、Cu、SUS 、不織布
■基材厚み
・RtoR実験機A:~ 100μm
・RtoR実験機B:~ 150μm
■基材幅
・RtoR実験機A:~ 300mm
・RtoR実験機B:~ 600mm
材料仕様 ■材料(コア芯)内径
・RtoR実験機A:φ3inch、φ6inch
・RtoR実験機B:φ3inch、φ6inch
■材料外径
・RtoR実験機A:~ Φ350mm
・RtoR実験機B:~ Φ400mm
■材料重量
・RtoR実験機A:~ 40kg
・RtoR実験機B:~ 100kg
装置仕様 ■搬送方法:連続搬送 / 間欠搬送
■連続搬送能力
・RtoR実験機A:~ 40m/min
・RtoR実験機B:~ 50m/min
■間欠搬送能力
・RtoR実験機A:~1000mm/0.3sec
・RtoR実験機B:~1000mm/0.7sec
■間欠送りピッチ
・RtoR実験機A:~450mm
・RtoR実験機B:~800mm
■テンション値
・RtoR実験機A:2N~18N
・RtoR実験機B:10N~100N※お客様の仕様に調整可能です、ご相談ください

『高速間欠フィルム搬送装置(ロール・ツー・ロール/Roll to Roll)』 実験機をご用意してあります。これは「基材変形がシビアな素材」や「極低テンション」を要求されるお客様に効果的な実験装置になります。 また実機製作時には、種々多様な要求にも対応(オンリーワンシステムのご提案)させて頂きますので、 ご要望不明点等ございましたら、お気軽にお問い合わせ願います。
