コントロールスイッチ マイクロカムスイッチ UL形

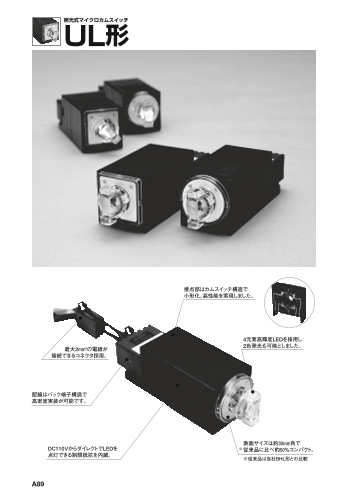

接点部はカムスイッチ構造で 小形化、高性能を実現しました。
最大2mm2の電線が 接続できるコネクタ採用。
接点部はカムスイッチ構造で小形化、高性能を実現しました。
4元素高輝度LEDを採用し 2色発光も可能としました。
DC110ＶからダイレクトでLEDを 点灯できる制限抵抗を内蔵。
表面サイズは約30mm角で従来品に比べ約50％コンパクト。
※従来品は当社BHL形との比較
配線はバック端子構造で高密度実装が可能です。
コントロールスイッチマイクロカムスイッチ UL形のダウンロード (3.6Mb)
| URL | http://www.fujidk.co.jp/products/03/ul.html |
|---|---|
| 定格絶縁電圧 | 250V |
| 定格通電電流 | 1A |
| 短時間通電電流 | 20A/1秒 |
| 接続可能電線 | 0.5～2.0mm2 |
| 耐電圧（充電部一括対地間） | AC2,000V/1分間 |
| 耐電圧（充電部相互間） | AC1,000V/1分間 |
| 雷インパルス（充電部一括対地間） | ±7kV/各極3回(1.2/50μs) |
| 雷インパルス（充電部相互間） | ±3kV/各極3回(1.2/50μs) |
| 接触抵抗値(初期) | 50mΩ以下 |
| 機械的寿命 | 10万回以上(1200回/時) |
| 電気的寿命 | 10万回以上(0.5A /DC110V L/R=40ms) |
| 耐衝撃性 | 500m/s2 |
| 耐振動性 | 20m/s2(10～150Hz) |
| 最低使用条件 | ‐25～50℃ |
| 保存温度 | ‐40～70℃ |
| 使用状態(標高) | 2,000m以下 |
