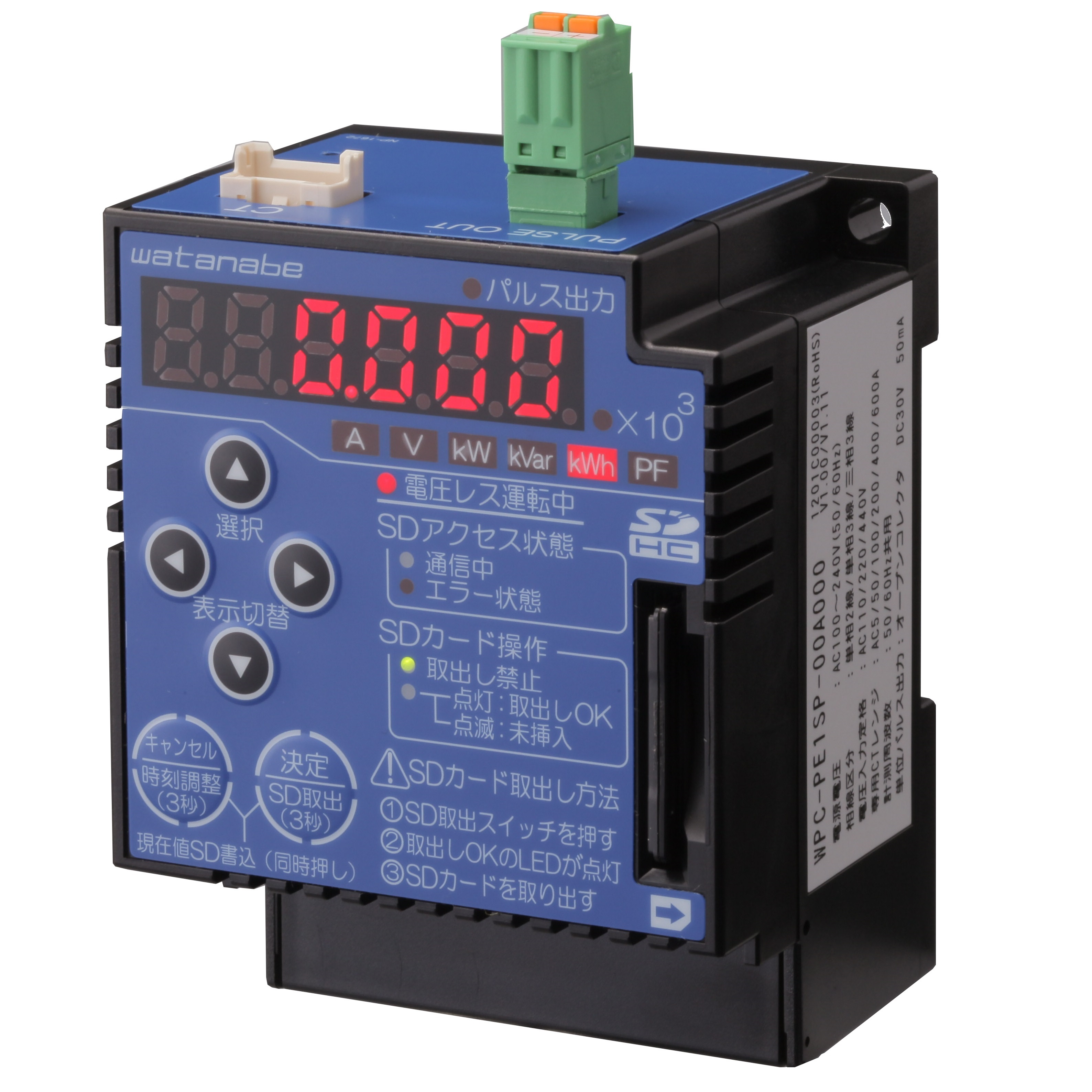

小形電力パルスモジュール

WPCシリーズ

電力量の計測・管理を身近に!使いやすさを追求したローコスト機

渡辺電機工業株式会社

WPCシリーズは、「もっと手軽に、カンタンに」という現場の声にお応えするため、リーズナブルな価格と使いやすさを実現した、小形電力パルスモジュールです。
キュービクルや分電盤から、製造工場にある装置・機器まで、様々な箇所の電力量を計測します。
標準タイプ、SDカード対応タイプの2モデルを用意し、誰でも手軽かつ簡単に電力の局所監視が始められます。

もっと見る 閉じる

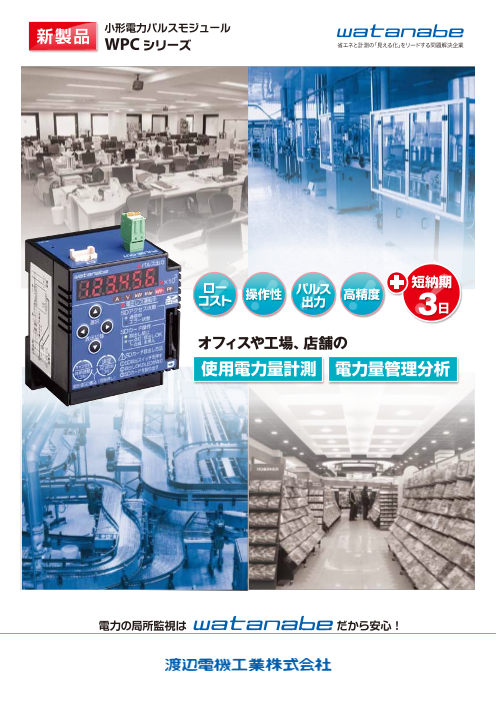

小形電力パルスモジュール「WPCシリーズ」のダウンロード (2.6Mb)

安価(Low Price)

■パルス出力+価格がやすい
   キュービクルや分電盤などの電気設備から、製造工場にある装置・機器まで、様々な箇所の電力量を計測し、パルス信号を出力します。
   本格的な電力計測器としての機能をフル装備しながら、2万円台前半のサプライズプライスを実現しています。

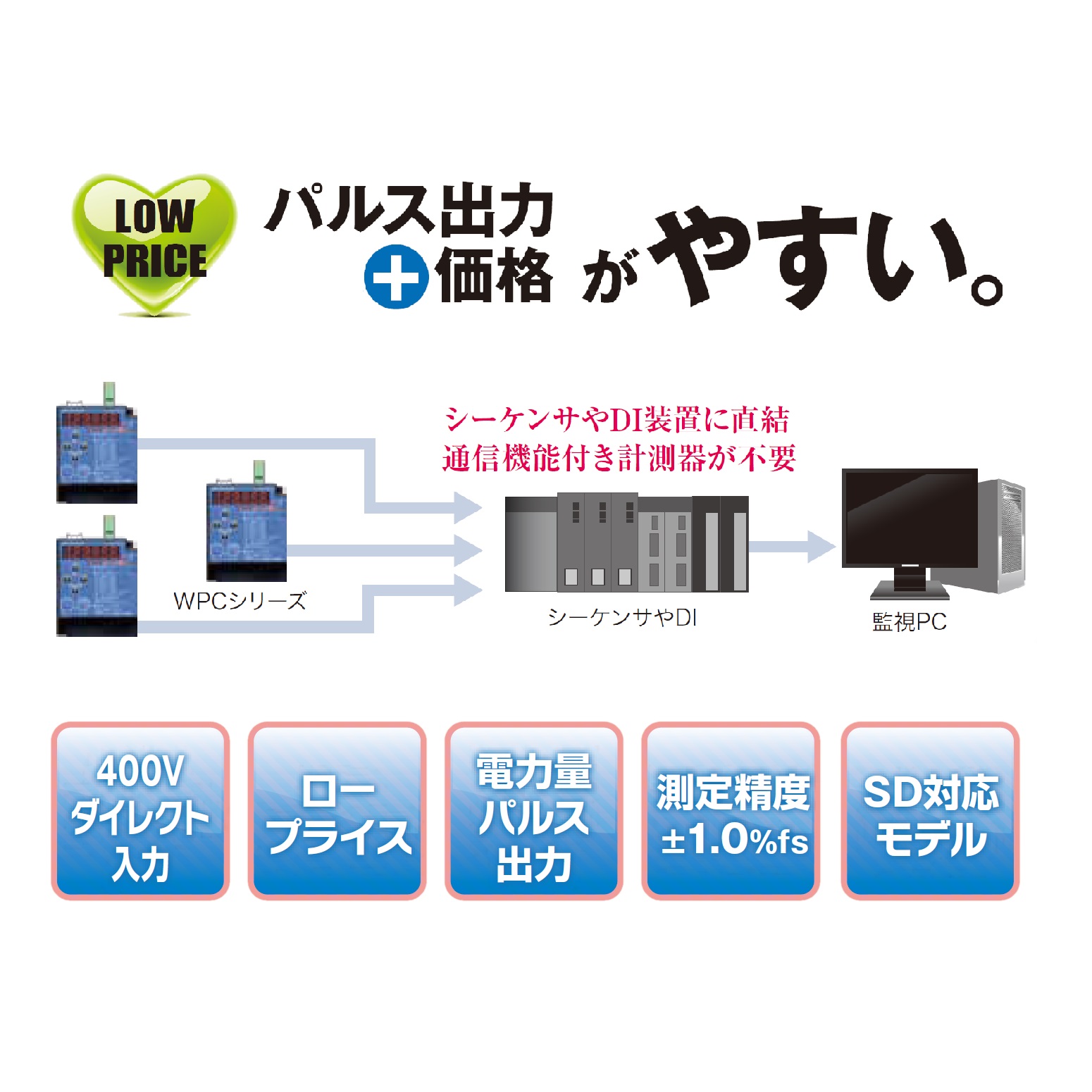

■既存の監視システムにラクラク追加
   積算電力量を管理するシステム構築なら、通信付き計測器を使うことなく、WPCシリーズでシステム構築費を大幅圧縮できます。
   また、SDカード対応仕様なら、機器単位の計測が気軽に始められます。

シンプル(Simple)

■設定がしやすい
   前面パネルにある「設定項目表」と、十字スイッチ&LEDにより、直感的な操作ができます。
   計測データから自動的に配線状態の良否判定を行う、「ご配線検出モード」を搭載。
   配線時のミスを防げる親切設計が自慢です。
■分割CT+仮想電圧機能により、後付け計測が可能
   分割CTによる活線時での電流計測に加え、「仮想電圧・仮想力率設定」機能により、停電なしの設置&計測を可能にしました。

カンタン(Easy)

■無料ソフトが使いやすい
   SDカードのデータを管理するための専用ソフトウェア(無償)をご用意しました。
   「帳票表示」「グラフ表示」「SDデータ取込み・コピー」「帳票/グラフ設定」の4つの機能を搭載。
   計測・管理を行うユーザ支店の機能が満載で、使い勝手の良さを目指しました。
■日常業務での使いやすさを徹底追及
   ラインや機器ごとに日本語のファイル名を付けて登録・管理が可能。
   PCに取り込んだ測定データを基に帳票(日報・月報・年報)作成に加え、棒グラフや折れ線グラフの表示もできます。

主な用途 ○ビル・工場・店舗等での電力計測
○シーケンサやカウンタへの電力量パルス伝送
入力仕様 電力×1回路
 交流電圧・・・110V/220V
 交流電流・・・5A/50A/100A/200A/400A/600A(専用CT)
出力仕様 デジタル出力×1点(電力量パルス)・・・オープンコレクタ DC30V 50mA
計測回路 単相2線/単相3線/三相3線
計測要素 有効電力/無効電力/有効電力量/無効電力量/電流/電圧/力率/周波数
※各要素の最大値及び最小値も保存
電源 AC100~240V
許容差 有効電力:±1.0%fs
耐電圧 AC2000V
重量(質量) 約150g
外形寸法(HWD) 80.3×65.2×50mm
使用温湿度 -5~+55℃
10~90%RH
表示桁数 6桁

関連カタログ

小形電力パルスモジュールの関連カタログ

小形電力パルスモジュール「WPCシリーズ」

渡辺電機工業株式会社

渡辺電機工業は、創業80年の歴史を持つ「計装と計測制御機器の専門メーカ」です。 1.ズバリ、専門メーカであること。4つの技術と顧客サポートが強み 渡辺電機工業の強みは、ずばり「専門メーカ」であ...
