高性能ダブルN2リフロー装置 RNW06シリーズ

2種類の異なる基板を同時に生産が可能なダブルN2リフローモデル

エイテックテクトロン株式会社

精細で高品質な加熱性能、2種類の異なる基板を同時に生産する事を可能にした高性能ダブルN2リフロー装置です。1台のモニターで2台分の制御を管理できます。

もっと見る 閉じる

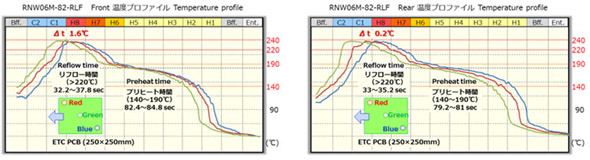

精細で高品質の加熱性能、2種類の異なる基板を同時に生産可能

異なるコンベアースピード、温度設定、酸素濃度、FAN周波数での設定が可能なため、
FrontレーンとRearレーンで異なる基板を同時に生産することが可能です。
2つのレーンを完全に遮断する構造のため、最大50℃まで炉内温度差が設定可能。

1台のモニターで2台分の制御を管理・省エネを促進する超低消費電力

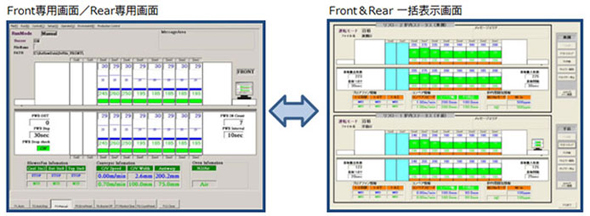

操作ボタンにより各レーンの画面と2つのレーンを同時に表示する画面を切り替えできます。また、炉体の軽量化と高断熱化によって、2台分リフローを稼働電力の大幅な低電力を実現しました。

作業環境性、メンテナンス性に配慮したマシンデザイン・稼働率を高める大容量フラックス回収ユニット

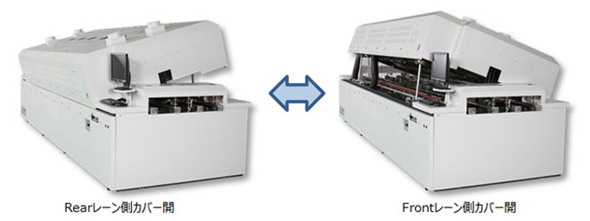

ダブルシリンダー方式の採用により、Frontレーン側、Rearレーン側のどちらもカバー開閉を行うことが出来ます。また、フラックス回収ユニットの大容量化により、フラックス清掃頻度を大幅に低減。ラジエーターの交換・清掃も簡単に行うことができます。

URL http://www.eightech.com/html/rnw06.html
加熱ゾーン RNW06M-82:8/RNW06M-102:10/RNW06M-123:12/RNW06L-82:8/RNW06L-102:10
冷却ゾーン RNW06M-82/RNW06M-102:2/RNW06M-123:3/RNW06L-82/RNW06L-102:2
電源 RNW06M-82:AC200V 3Φ 124.6A/RNW06M-102:AC200V 3Φ 154.8A/RNW06M-123:AC200V 3Φ 192.6A/RNW06L-82:AC200V 3Φ 128.2A/RNW06L-102:AC200V 3Φ 160.2A
起動電力 RNW06M-82:最大40.5kw/RNW06M-102:最大44.3kw/RNW06M-123:最大51.4kw/RNW06L-82:最大41.2kw/RNW06L-102:最大45.4kw
安定電力 RNW06M-82:約12.6kw/RNW06M-102:約14.2kw/RNW06M-123:約17.5kw/RNW06L-82:約13.8kw/RNW06L-102:約15.6kw
窒素消費量 RNW06M-82/RNW06M-102/RNW06M-123:約30 ~ 36m3/h(1レーン=15 ~ 18m3/h)/RNW06L-82/RNW06L-102:約32 ~ 40m3/h(1レーン=16 ~ 20m3/h)
機長 RNW06M-82:4,804.6mm/RNW06M-102:5,384.6mm/RNW06M-123:6,254.6mm/RNW06L-82:5,254.6mm/RNW06L-102:5,964.6mm
機幅 RNW06M-82/RNW06M-102/RNW06M-123:1,580mm/RNW06L-82/RNW06L-102:2,040mm
機高 RNW06M-82/RNW06M-102/RNW06M-123:1,455mm/RNW06L-82/RNW06L-102:1,555mm
加熱長 RNW06M-82:2,400mm/RNW06M-102:2,980mm/RNW06M-123:3,560mm/RNW06L-82:2,760mm/RNW06L-102:3,470mm
基板幅 RNW06M-82/RNW06M-102/RNW06M-123:50〜250mm/RNW06L-82/RNW06L-102:50〜400mm
基板長さ RNW06M-82/RNW06M-102/RNW06M-123:70〜330mm/RNW06L-82/RNW06L-102:70〜500mm
部品高さ 上:27mm/下:27mm※ラビリンスを除く高さ(標準ラビリンス高さ 入口上:10 mm 他:5 mm)
コンベア速度 0.4〜1.6m/min
搬送面高さ 890〜920mm標準 900mm
フラックス回収 標準装備
風速制御 5段階可変制御
オプション PCセット/UPS/反り防止コンベア/インサートギヤ/デュアルコンベア/ネットコンベア/月週間タイマー/指定色/他
