AOI装置

MV-7Xi series

Laser・Sideカメラを搭載し、不良検出力の向上

日本ミルテック株式会社

SMT電子部品実装業界向け外観検査装置です。
プリント基板に電子部品を実装した製品をカメラで撮像し、その実装状態(部品の有無・部品のズレ・部品違い・部品のはんだ付け状態)を自動検査する装置です。

もっと見る 閉じる

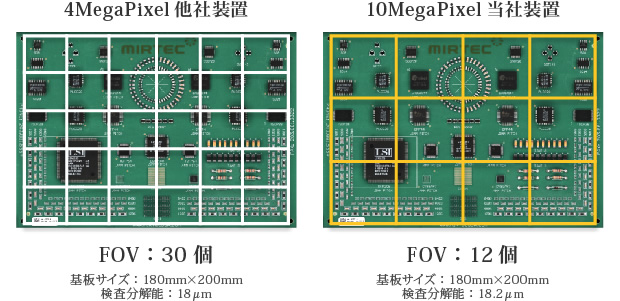

10 MegaPixel TOPカメラの搭載

10 MegaPixelカメラを搭載し、4 MegaPixelカメラを搭載した他社装置より広域な領域を一括で撮像、検査が実施出来ます。その為、他社装置と比較し、高速検査を実現しました。

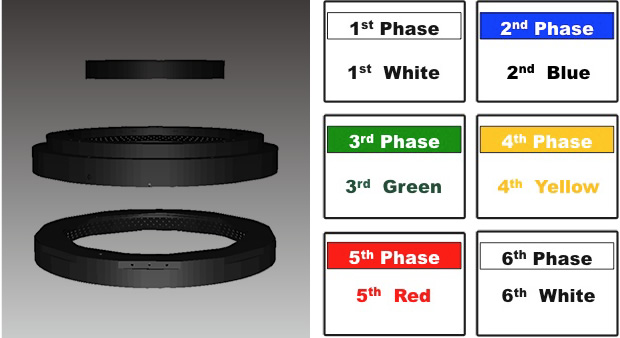

Six Phase Color Lighting System

不良画像を強調させる為、6段階の角度から5色のカラーLED照明を照射します。はんだフィレットの極小化から、不良画像を強調させる為、従来のRGBにYellowを追加しました。


RGB+Yの照明によるカラー画像を使用し、はんだ過多、はんだ小、はんだ濡れ不良等はんだフレット部の検査に最適です。
RGB+Yの照明によるカラー画像を使用し、カラーコードの検査に最適です。
水平・垂直白色照明により、部品文字(特に、レーザー印字による文字)、極性の検査に最適です。

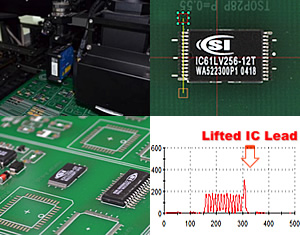

Laserを活用した浮き立ち検査

INTELLI-SCAN®:レーザーを活用し、リード浮き,部品浮き検査

Benefits
1μm単位でリードの浮き等の不良を検出します。

Applications
ICリード浮き検査
BGA/CSP等の部品浮き検査

日本ミルテック株式会社

SMT業界向け画像検査装置及びその周辺装置の販売とメンテナンス業務 LEDパッケージ工程向け画像検査装置及びその周辺装置の販売とメンテナンス業務 大気圧プラズマクリーナーの販売 静電気可視化装置の販売...
