固定式スキャナ

QB30

省スペース設置&組み込みモデル

株式会社デンソーウェーブ

組み込み式スキャナに求められるニーズを満載したコンパクトスキャナです。
様々な用途に対応する2モデルをラインナップ。

もっと見る 閉じる

用途に合わせて選べる2モデルをご用意

[QB30]省スペースに設置可能な広角視野モデル
小型ボディ+広角レンズの採用により、読み取り対象物からの距離を離すことなく、省スペースに設置が可能。キオスク端末などへの組み込みの際の設置スペースを削減でき、設置の自由度が高まります。※

[QB31]離れていても読める大深度モデル
読み取り深度を拡大させたことにより、読み取り対象物からの距離が離れている場合にも対応。工場の生産ラインなどに最適で、現場の生産性向上に貢献します。

※読み取り面にプレートを設置する場合には、減反射コーティングしたプレートのご使用をおすすめします。

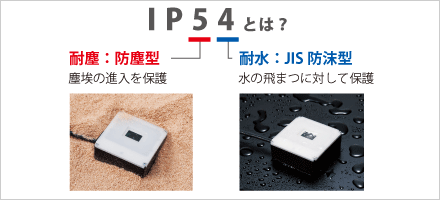

塵・水滴の侵入をシャットアウトする安心性能

IEC国際規格の保護等級IP54を実現。生産ラインにおける粉塵や半屋外での雨などをシャットアウト。安心して組み込みできます。

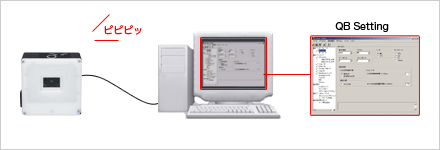

スムーズな導入を実現する設定ソフト

読み取り対象物に合わせて読み取り条件やデータフォーマットなどを簡単に設定
できる無償ソフト「QB SEttING」をご用意。面倒だった設定をシンプル化し、導入時の
負荷を軽減します。

主な用途 ■活用シーン
・工場のラインに
複数コード一括読み取りにより、読み取り時間を大幅に短縮。一度ラインに流せば一気に情報が読み取れます。

・キオスク端末に
読み取り視野が広いため、筐体内部の組み込みスペースを削減できます。

・入場ゲートに
高速読み取りがスムーズな読み取りを実現。入場ゲートなどでお客様にもストレスなく通っていただけます。
URL http://www.denso-wave.com/ja/adcd/product/qrcode/scanner/qb30.html
読み取りコード <二次元コード>
QRコード、マイクロQRコード、SQRC、iQR、PDF417、マイクロPDF417、Maxiコード、DataMatrix(ECC200)、Aztec、GS1 Composite(EAN.UCC Composite)
<バーコード>
EAN-13/-8(JAN-13/-8)、UPC-A/-E、UPC/EAN(アドオン付き)、Interleaved 2 of 5、CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS)
最小分解能 <QB30-SR、QB30-SU>
二次元コード:0.20mm
バーコード:0.15mm

<QB31-SR、QB31-SU>
二次元コード:0.17mm
バーコード:0.15mm
マーカ光(QB31-SR、QB31-SUのみ) 可視半導体レーザ(赤色 1mW MAX、JISクラス2)
読み取り基準位置 <QB30-SR、QB30-SU>
40mm
<QB31-SR、QB31-SU>
90mm
読み取り視野 <QB30-SR、QB30-SU>
62mm×39mm
<QB31-SR、QB31-SU>
56mm×30mm
※読み取り基準位置においての値
ラベル移動速度(QB30-SR、QB31-SRのみ) <QB30-SR>
800mm/S
<QB31-SR>
500mm/S
※外部トリガ使用時、読み取り基準位置においてセルサイズ:0.33mm/Ver5のQRコード1個を読み取った場合の参考値であり、実際の環境条件により変化します。
照明 <QB30-SR、QB30-SU>
白色LED
<QB31-SR、QB31-SU>
赤色LED
読み取り確認 <LED>
1個(青・緑・赤)
<ブザー>
音量コントロール3段階・トーンコントロール3段階
インターフェイス <QB30-SR、QB31-SR>
RS-232C((ミニD-sub15PINメス)※
<QB30-SU、QB31-SU>
USB
※D-sub9PINで外部機器と接続される場合、別途D15タイプ-D9Sタイプ変換ケーブルおよびACアダプターが必要です。
ケーブル長 <QB30-SR、QB31-SR>
0.5m
<QB30-SU、QB31-SU>
2m
入力(QB30-SR、QB31-SRのみ) トリガ・リセット
出力(QB30-SR、QB31-SRのみ) 読み取りOK/NG・照合OK/NG・外部照明同期信号
定格電圧 5V
電源 上位機器から供給
操作ボタン 1ボタン(マジックキー)
複数コード一括読み 最大8個
画像保存 最大10枚
動作温度 -20~50°C
保護等級 IP54
筐体色(前面) <QB30-SR、QB30-SU>
ホワイト
<QB31-SR、QB31-SU>
ブラック
質量 <QB30-SR、QB31-SR>
約120g
<QB30-SU、QB31-SU>
約150g
