グラフィック形プログラム調節計・設定器
DP-Gシリーズ
5.6形カラー液晶ディスプレイ採用でプログラムパターンを見やすく表示
DP-Gシリーズは長年ご愛顧頂いてきたDPシリーズ高機能プログラム調節計およびプログラム設定器の後継シリーズです。精度0.1％、サンプリング周期0.1秒で表示部に5.6形カラー液晶ディスプレイを採用し、動作表示、設定操作がより視覚化され、モニタ画面も充実しています。
プログラムパターンは最大200、総ステップは最大4000まで設定できます。
○見やすいカラー液晶で、プログラムパターンなどの各種データを分かり易く表示
○一括表示に加え、数値拡大表示、バーグラフ表示、トレンド表示などの各種モニタ表示画面を用意
○日本語の設定メニューで使い易い
○接点出力28点、接点入力16点、アナログ伝送出力（オプション）、通信インターフェイス（オプション）が用意されているのでシステム構築が容易
○パソコン用のパラメータ編集ソフトが標準添付
○設定器モデルにはデジタル出力タイプが用意されているので、誤差の無いプログラムパターン信号出力が可能
グラフィック形プログラム調節計・設定器 DP-Gシリーズのダウンロード (1.8Mb)
| 入力信号 | フルマルチレンジ 熱電対、測温抵抗体、直流電圧／電流 |
|---|---|
| 精度定格 | 測定レンジの±0.1％±1digit |
| 入力取込周期 | 約0.1秒 |
| 調節動作 | PID、2位置式（P=0のとき） |
| オートチューニング | 標準装備 |
| プログラム制御 | 最大199ステップ／1パターン 最大200パターン 合計ステップ数 最大4000 |
| 調節出力 | 4～20mA オンオフパルス導通信号 オンオフパルス電圧信号 オンオフサーボ導通信号 0～10V |
| 警報機能 | 4点（リレー出力） |
| 通信インターフェイス | RS-232C、RS-422A、RS-485、MODBUS通信プロトコル |
| 電源電圧 | 100～240V AC 50/60Hz フリー電源 |
| 最大消費電力 | 45VA |
| 外形寸法 | W144×H144×D223mm |
| 質量 | 約1.7kg |

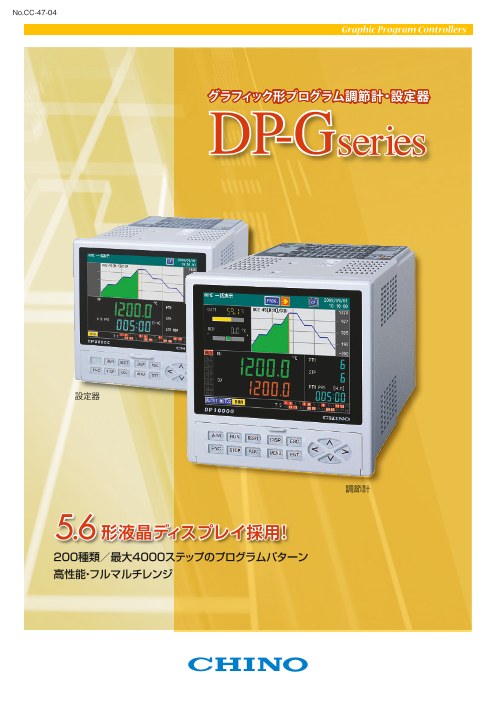

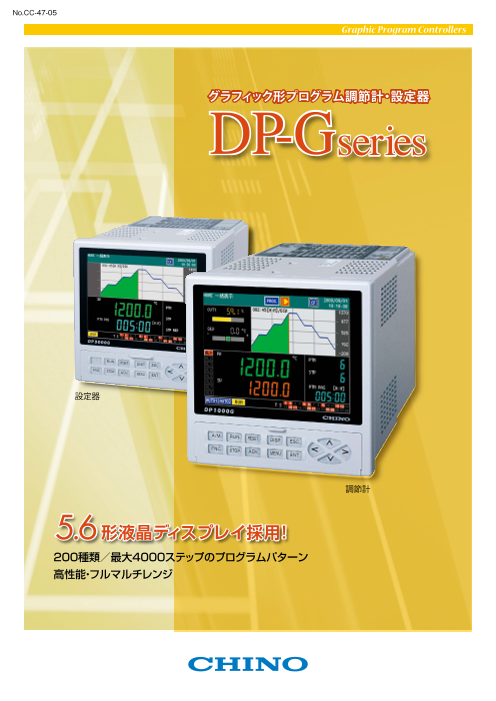

関連カタログ
