デジタル指示調節計
LT23A、LT35A/LT37A、LT45A/LT47A
高機能PID制御方式搭載のコストパフォーマンスに優れた調節計
デジタル指示調節計 LT23A、LT35A/LT37A、LT45A/LT47Aは、新アルゴリズム“高性能形PID”、“オーバーシュート抑制機能”を採用したPID制御方式のデジタル調節計です。
各モデルともPC用ローダーソフトを使用し、各種パラメータの設定やデータ収録が可能です。
○LT23A
コンパクトで安価。十分な基本性能を持っており操作も簡単
○LT35A/37A
機能充実でコストパフォーマンスに優れた精度0.2％、サンプリング周期0.3秒のスタンダードモデル。フルマルチレンジ入力で加熱、冷却用2出力等も装備
○LT45A/47A
多彩な機能を持った精度0.1％、サンプリング周期0.1秒の上級モデル。LT35A/37Aの仕様に、ゾーンPID制御や最大8点のステップ運転などの機能アップを図ったオールインワンタイプ

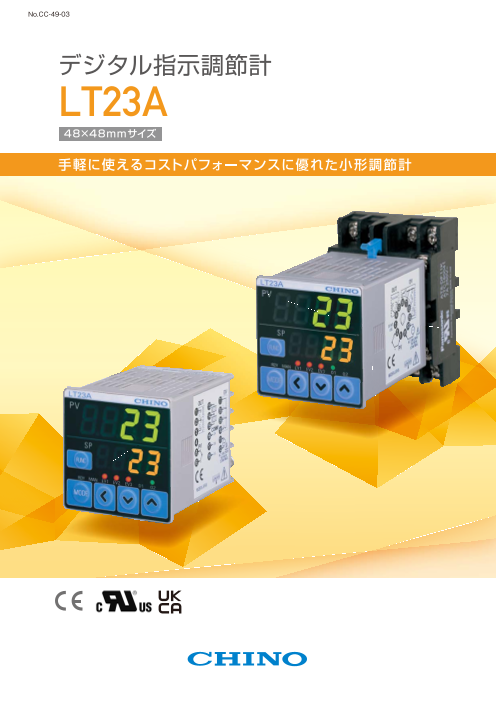

デジタル指示調節計 LT23Aのダウンロード (2.1Mb)
| 入力信号 | 【LT23A】グループマルチレンジ（熱電対、測温抵抗体、直流電圧／電流） 【LT35A/LT37A、LT45A/LT47A】フルマルチレンジ（熱電対、測温抵抗体、直流電圧／電流） |
|---|---|
| 精度定格 | 【LT23A】±0.5％FS±1digit 【LT35A/LT37A】±0.2％FS±1digit 【LT45A/LT47A】±0.1％FS±1digit |
| 入力取込周期 | 【LT23A】500ms 【LT35A/LT37A】300ms 【LT45A/LT47A】100ms |
| 調節動作 | PID、2位置式（P=0のとき） 高性能形PID |
| オートチューニング | 標準装備 |
| PV、SV表示 | 4桁7セグメント |
| 調節出力 | 【LT23A、LT35A/LT37A】 4～20mA、0～20mA オンオフパルス導通信号 オンオフパルス電圧信号 【LT45A/LT47A】 4～20mA、0～20mA オンオフパルス導通信号 オンオフパルス電圧信号 オンオフサーボ導通信号 1～5V、0～5V、0～10V |
| 警報機能 | 3点（リレー出力、COM共通） |
| 通信インターフェイス | RS-485、MODBUS通信プロトコル |
| 電源電圧 | 100～240V AC 50/60Hz フリー電源 または24V AC/DC |
| 最大消費電力 | 約12VA |
| 外形寸法 | 【LT23A】W48×H48×D60mm（端子台タイプ） 【LT35A・LT45A】W48×H96×D65mm 【LT37A・LT47A】W96×H96×D65mm |
| 質量 | 【LT23A】150g（端子台タイプ） 【LT35A・LT45A】約250g 【LT37A・LT47A】約300g |
