計量変換器『ACT350』データシート

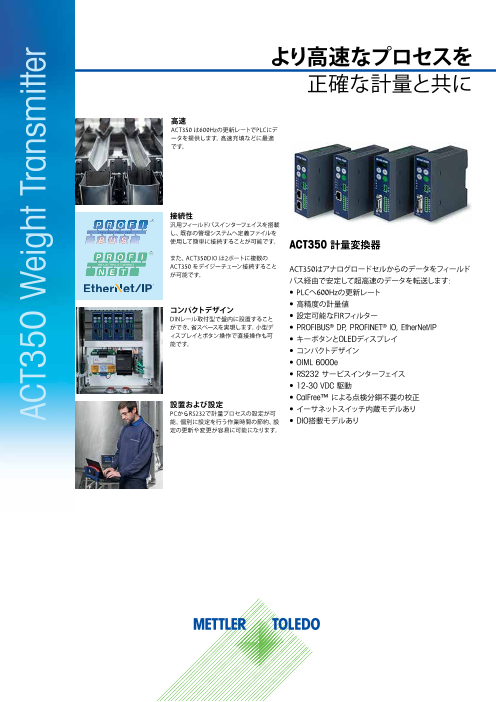

より高速なプロセスを 正確な計量と共に 高速 ACT350 は600Hzの更新レートでPLCにデ ータを提供します。高速充填などに最適 です。 接続性 汎用フィールドバスインターフェイスを搭載 し、既存の管理システムへ定義ファイルを 使用して簡単に接続することが可能です。 ACT350 計量変換器 また、ACT350DIO は2ポートに複数の ACT350 をデイジーチェーン接続すること ACT350はアナログロードセルからのデータをフィールド が可能です。 バス経由で安定して超高速のデータを転送します: • PLCへ600Hzの更新レート • 高精度の計量値 コンパクトデザイン DINレール取付型で盤内に設置すること • 設定可能なFIRフィルター ができ、省スペースを実現します。小型デ • PROFIBUS® DP, PROFINET® IO, EtherNet/IP ィスプレイとボタン操作で直接操作も可 能です。 • キーボタンとOLEDディスプレイ • コンパクトデザイン • OIML 6000e • RS232 サービスインターフェイス • 12-30 VDC 駆動 • CalFree™ による点検分銅不要の校正 設置および設定 PCからRS232で計量プロセスの設定が可 • イーサネットスイッチ内蔵モデルあり 能。個別に設定を行う作業時間の節約、設 • DIO搭載モデルあり 定の更新や変更が容易に可能になります。 ACT350 Weight Transmitter

ACT350 計量変換器 仕様 Units of Measure ACT350 ACT350 DIO 筐体 DIN レール取付型, プラスチック, 設置およびモニタリングインターフェイス 寸法 幅 x 高さ x 奥行 mm 40 x 110 x 100 (1.6 x 4.3 x 4) 出荷時重量 kg 0.5 (1.1) ハウジング IP 保護等級 IP20, Type 1 商取引規格 °C -10 to 40, 10% ～ 90% 相対湿度, 結露なきこと 動作温度範囲 °C -10 to 50, 10% ～ 90% 相対湿度, 結露なきこと 許容周囲温度範囲 °C -40 to 60, 10% ～ 90% 相対湿度, 結露なきこと インターフェイス更新 A / D レート Hz 内部: 1200 / PLCインターフェイス: 最大 600 レート デジタルフィルタ FIR ローパスフィルター, 調整可能コーナー 周波数 1-20 Hz Fieldbus interface PROFIBUS® DP, PROFINET® IO, EtherNet/IP Ethernet Switch 外部 内部 PLC 更新 - SAI (Standard Automation Interface) クリア, 風袋, ゼロ Protocol 接続 ASCII アスキーコマンドによるセットアップ MRP (Media Redundancy Protocol) for PROFINET リングトポロジー n / a DLR (Device Level Ring) for EtherNet/IP Service interface RS232 電源 VDC / mA 12-30; 標準 24 / 212mA(I.E.) 187mA(DP); 最適な計量モジュール アナログロードセル, mV/V 取り付け可能ロードセル数 最大 8x 350Ω または 20x 1'000Ω; 1-3 mV/V 取り付け可能プラットフォーム数 1 はかり 目盛範囲の設定可能数 1 励起電圧 VDC 5 µV 最小構成/認証 microvolts 0.1 / 0.5 1) 校正方法 最大5点での直線性とゼロ/スパン、ステップ; CalFree 表示タイプ 緑色 OLED 表示; 重量値、単位、グロス/ネット表示、不安定時シンボル等、 1秒あたり10 回更新 ディスプレイ 文字大きさ mm 5.6 ステータス表示 LED はかり (SCL), 電源 (PWR), ネットワーク (NW), デバイス (DEV) 分解能（代表値） 最大分解能 100,000 d キーパッド 4 キー (上, 下, 左, エンター); 0.9 mm 厚 (PET) に 0.178mm 厚ポリカーボネートディスプレイレンズ 分解能（商取引用） Europe: OIML Class III, 6 000 e R76 / 2006-NL1-09.26; USA: Class III - n max. 10 000; AM-5744 ATEX /IECEX 取引証明用承認 防爆認定 n / a FM 製品安全性 1) UL, cUL, CE ソフトウェアコンパレータ 5 Software Comparators デジタル I/O 物理的 I/O n/a 3x IN, 5x Out; 入力電圧範囲: 5~30 VDC 1) NEC Class 2 認証 12-24 VDC 電源 または IEC60950-1向け電源のみ推奨 注文情報 ACT350 ACT350 品番 ACT350 DIO 品番 PROFIBUS DP 30076688 30076691 PROFINET IO 30076689 30076692 EtherNet/IP 30076690 30076693 アクセサリ Spare Connector Kit 30232356 Cable Kit RS232 ACT350 30315338 推奨 NEC Class 2 / IEC 向け電源 In 100-240VAC, Out 24VDC 2.5A for up to 5x ACT350 64090848 メトラー・トレド株式会社　産業機器事業部 www.mt.com Tel:03-5815-5515　Fax:03-5815-5525 詳しくはウェブサイトへ Local contact: www.mt.com/contacts 製品の仕様は予告なく変更することがありますので、 あらかじめご了承ください。 © 03/2017 Mettler-Toledo GmbH MTSI 30388066
